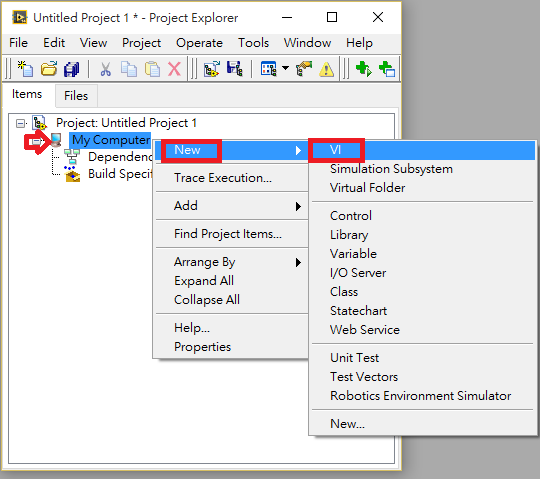

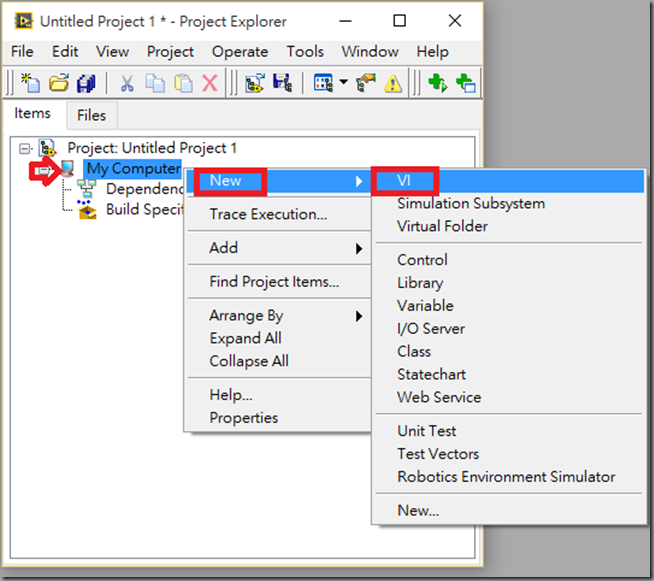

點選 My Computer –>New –> VI

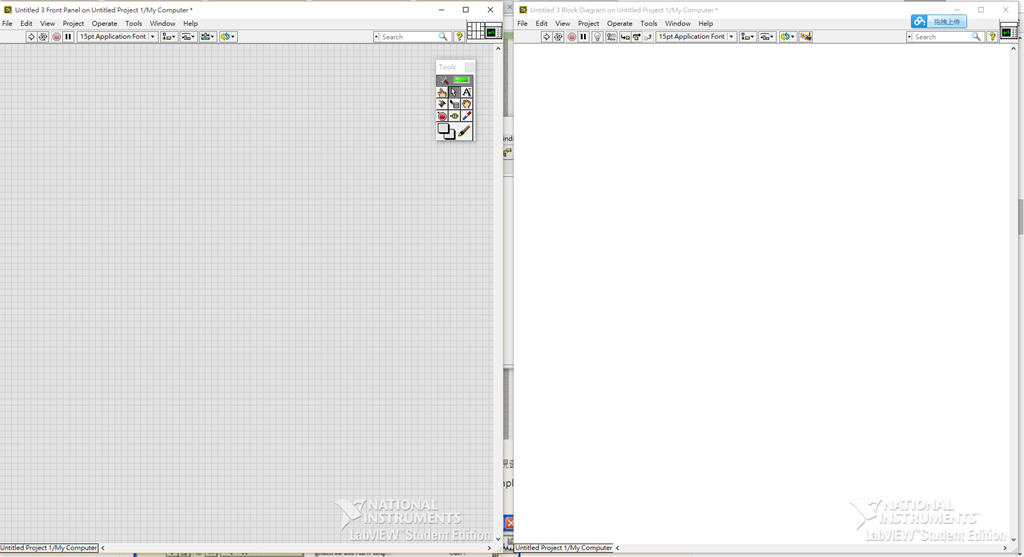

產生兩個視窗

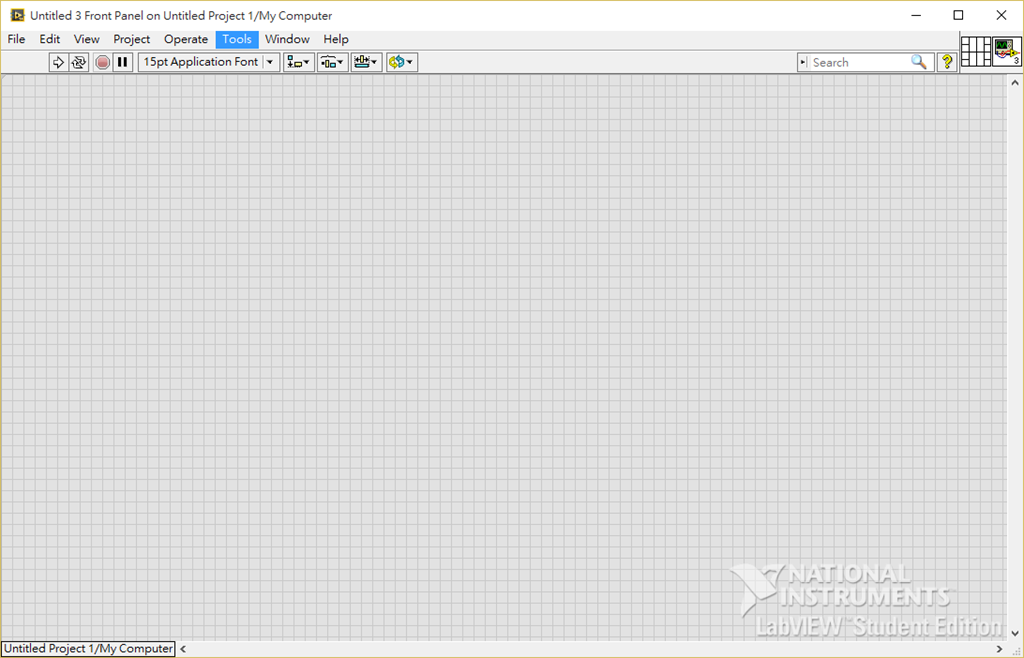

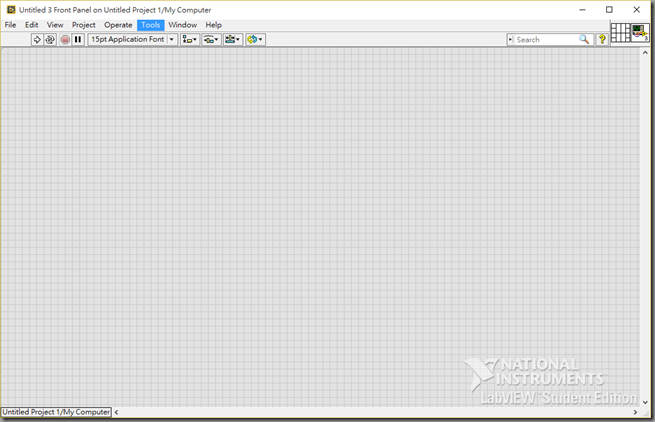

1. Front Panel


2. Block Diagram


============================================================

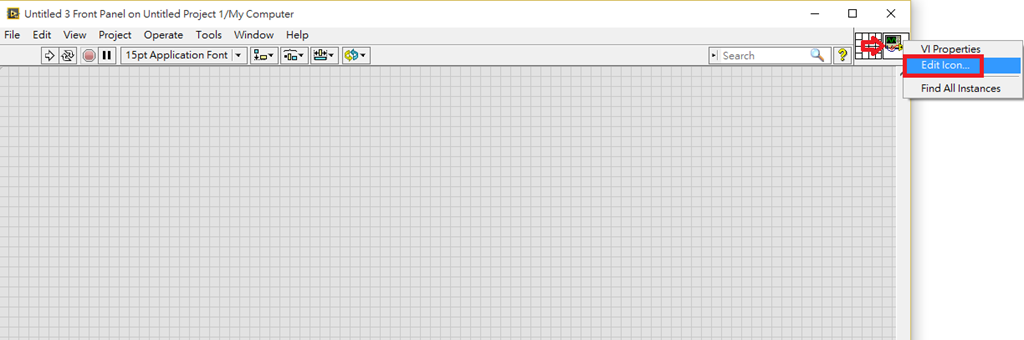

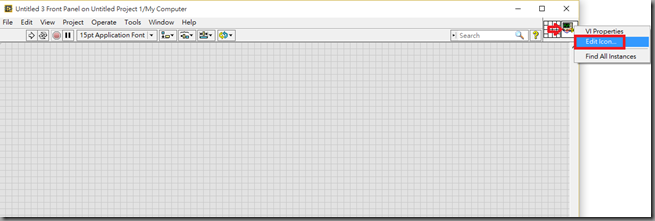

1. CTRL+A 圈選全部, 按下Del鍵刪除預設圖案

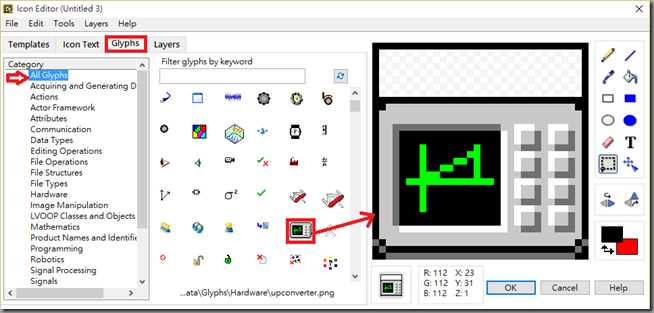

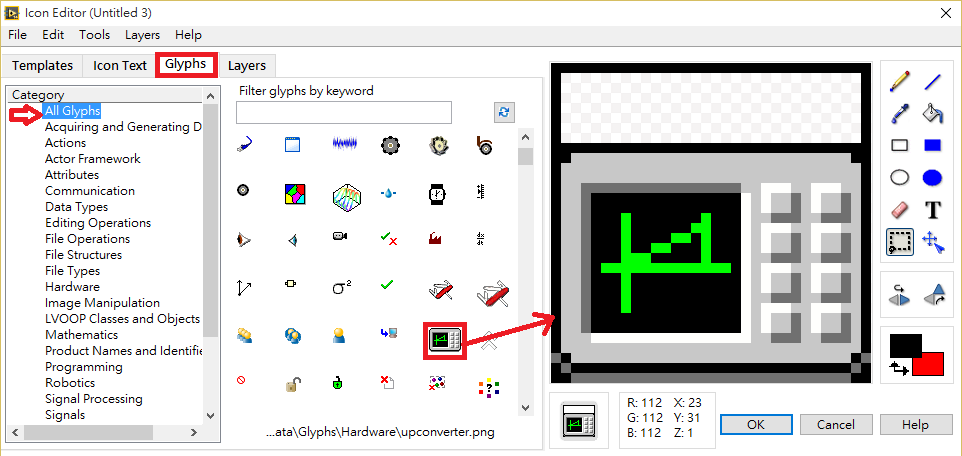

2. 點選喜歡的圖案, 拖拉至右邊視窗(下圖所示)


修改後如下:

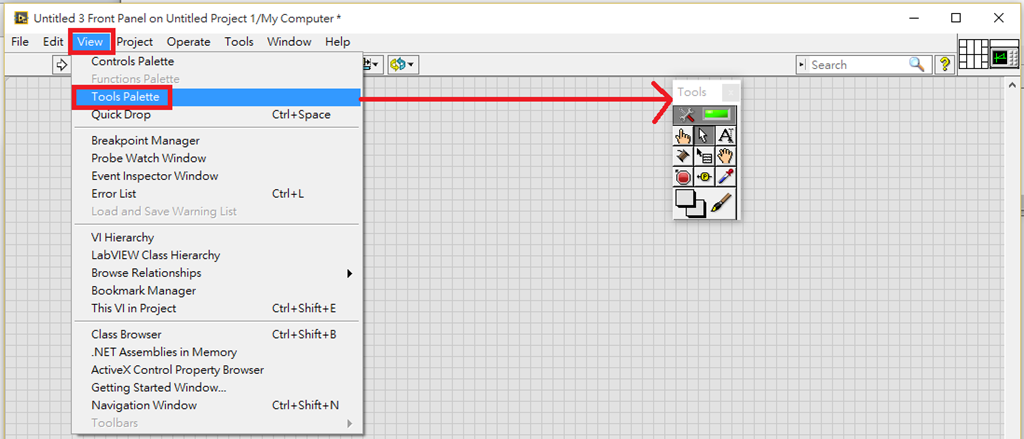

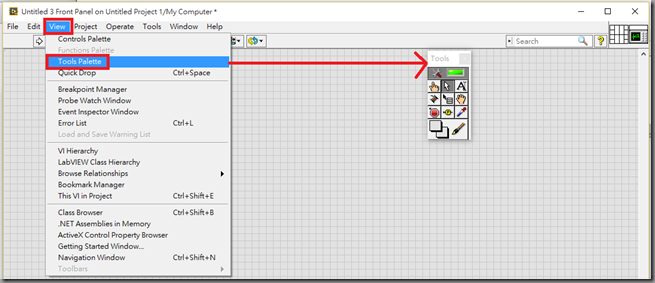

Tools Palette[1] 在程式設計的過程中,他扮演著重要的角色,

像是元件形狀調整位置移動、顏色改變、程式接線除錯點設置

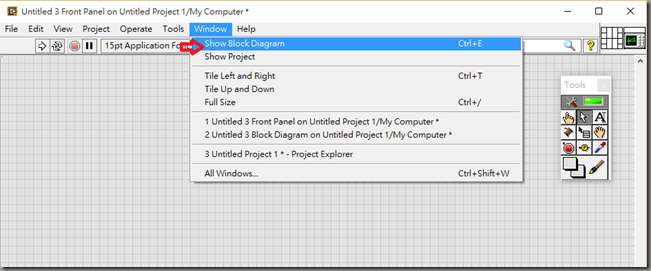

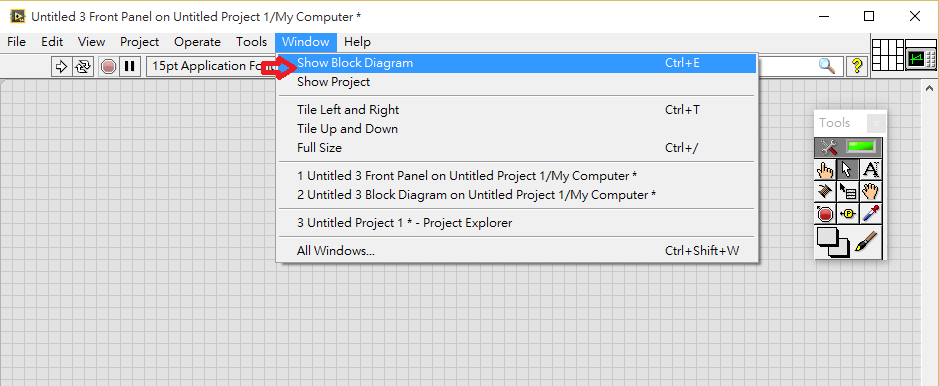

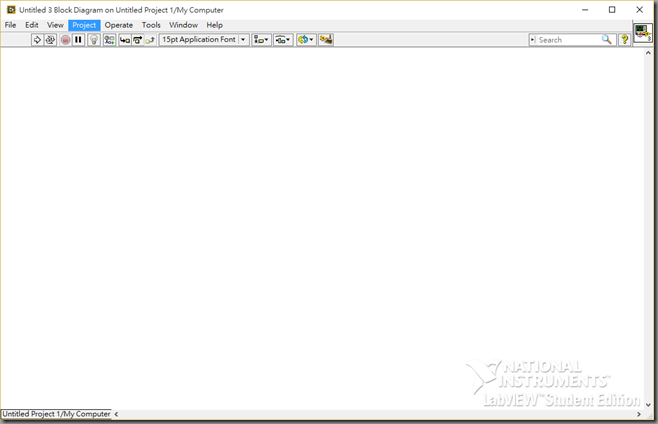

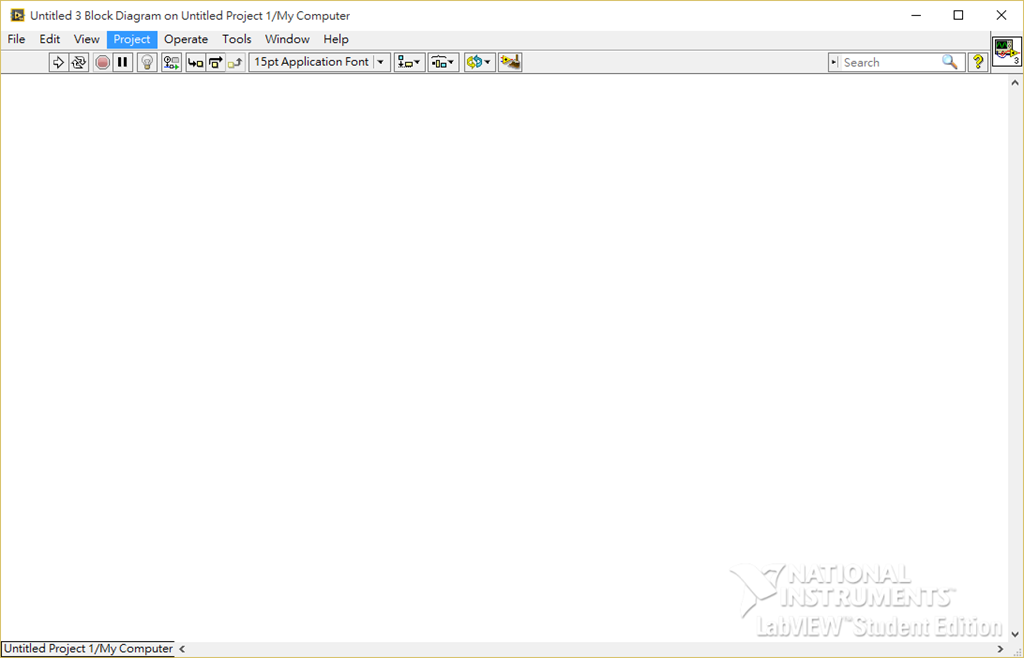

Window –> Show Block Diagram或是按下CTRL+E


按下CTRL+T

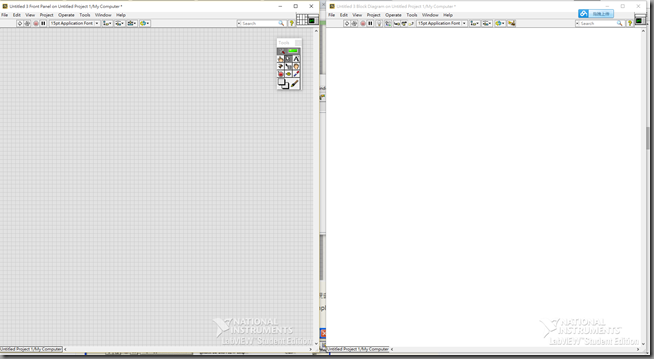

左右排列, 方便切換編輯程式

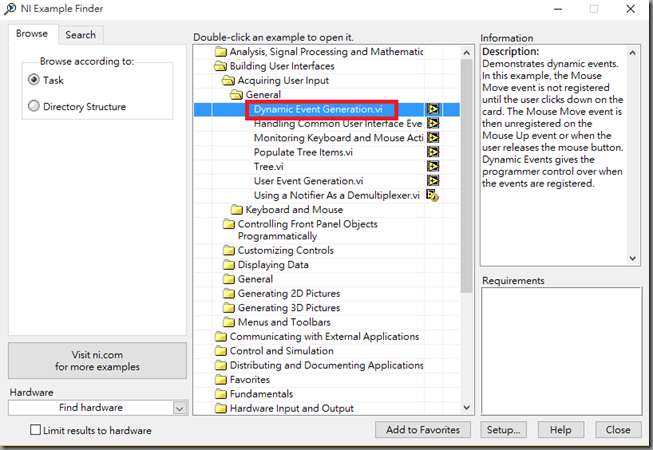

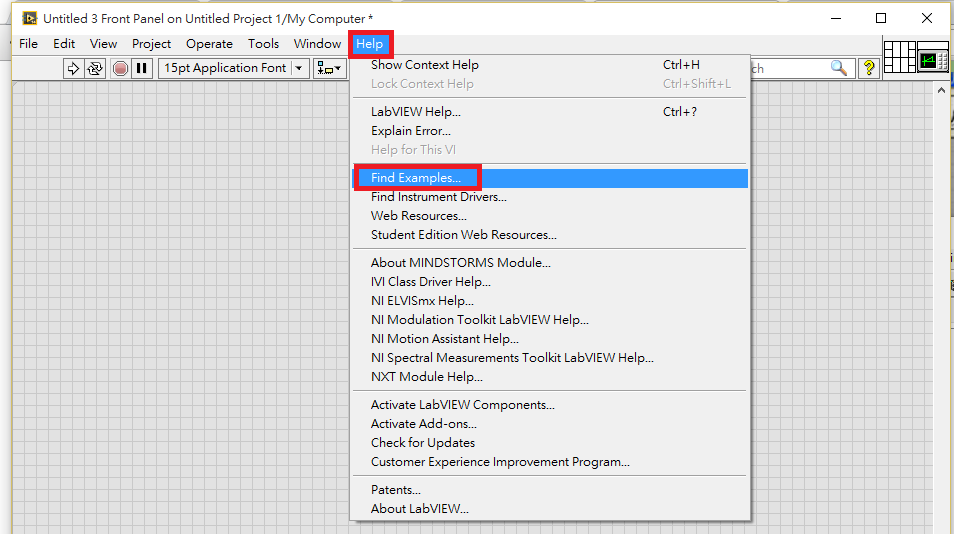

Help->Find Examples

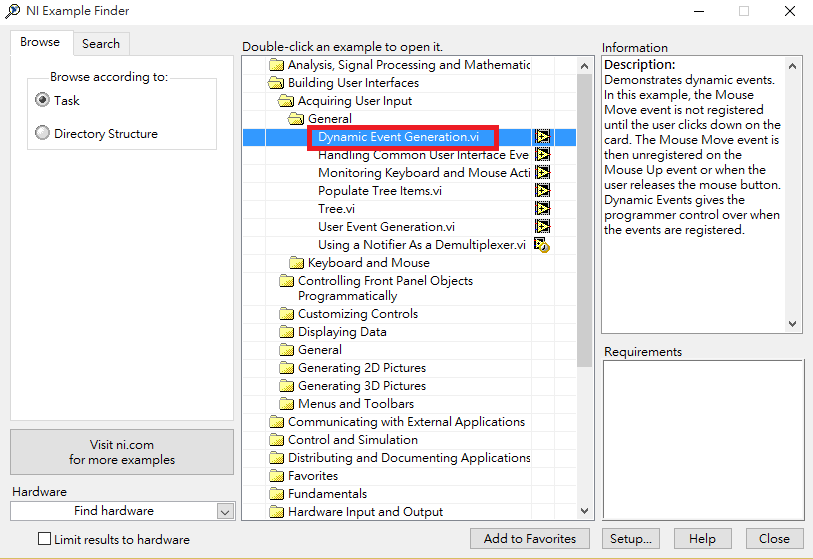

跳出NI Example Finder, 挑選想要參考的範例, 滑鼠雙擊即可打開vi專案

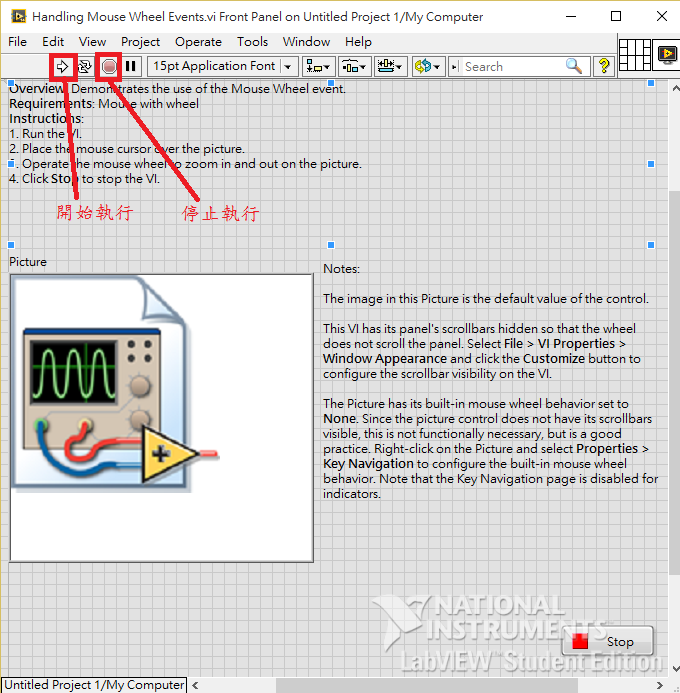

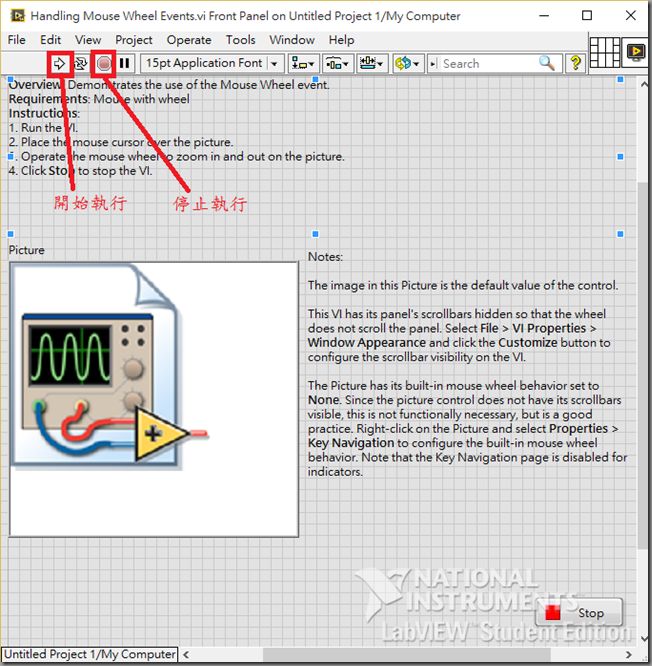

開始執行/停止執行vi  按鈕

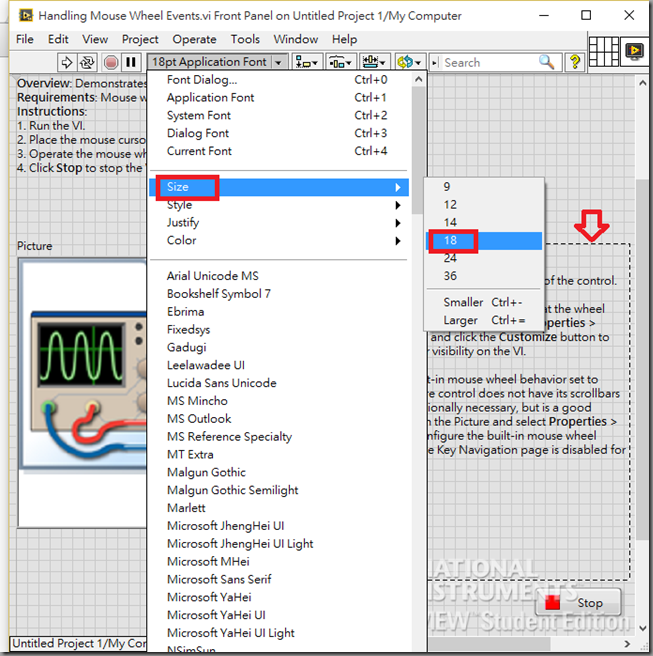

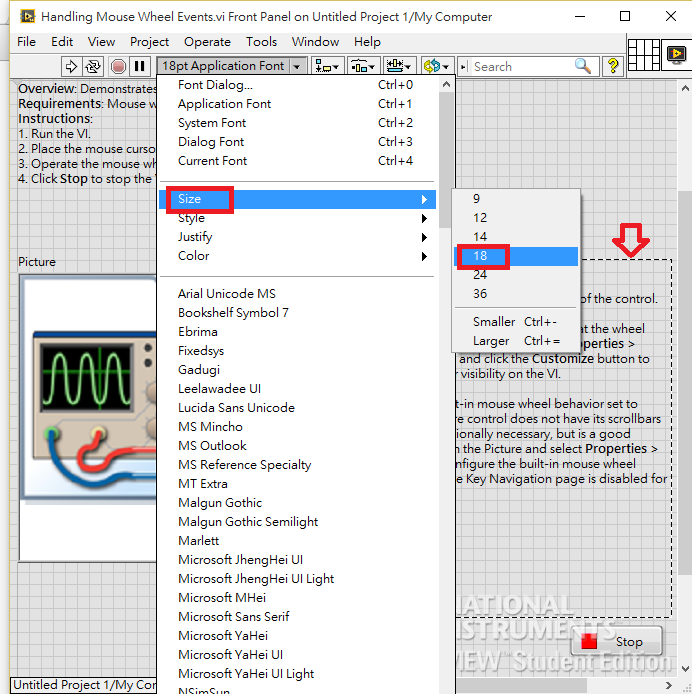

修改某個元件的字型設定, 如字型大小

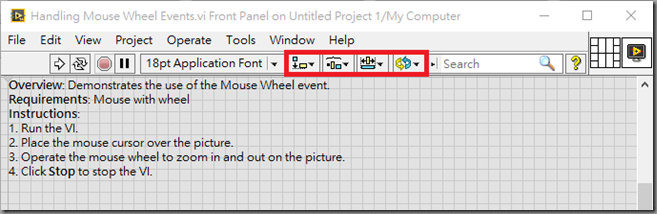

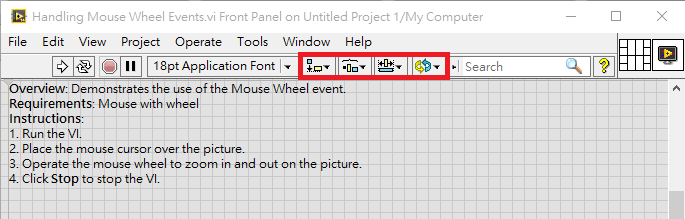

元件排列方式, 大小調整…


View –> Control Palette

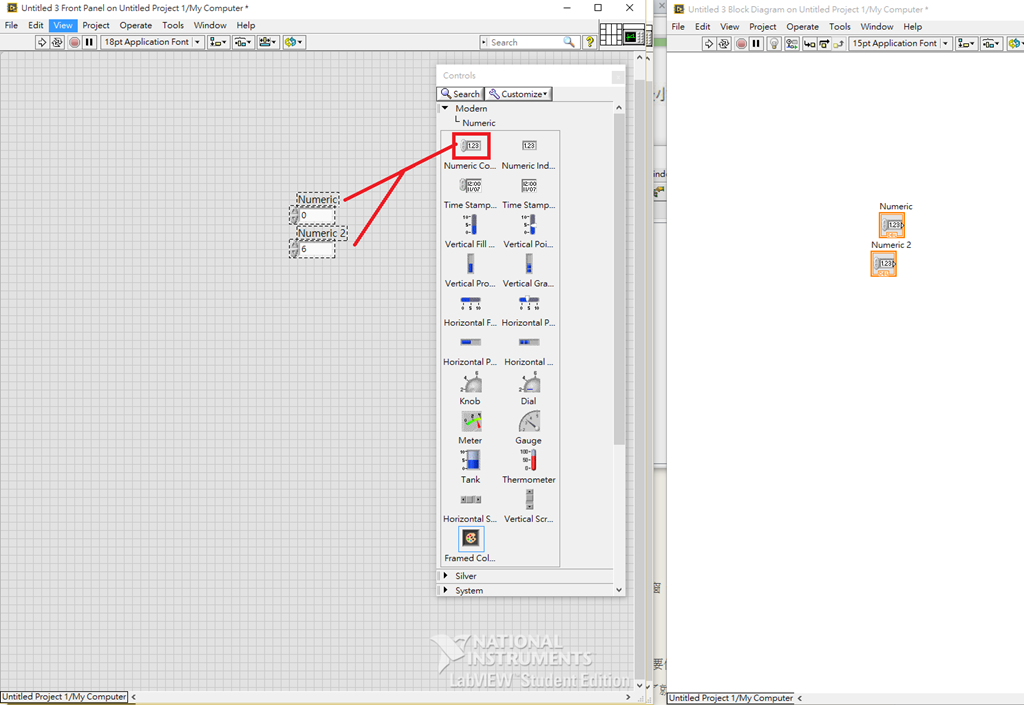

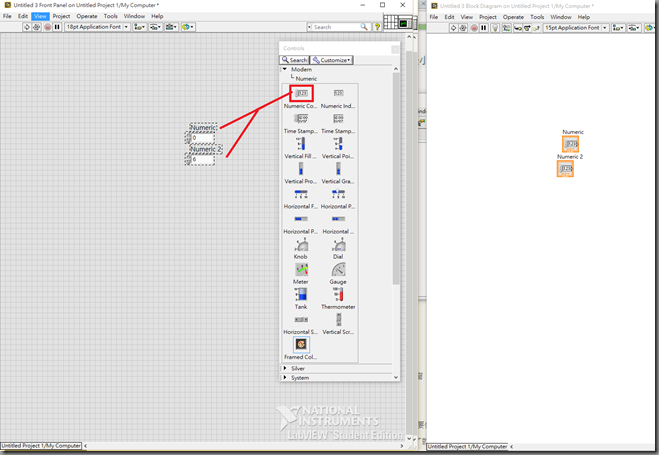

拖拉兩次Numeric Control至Front Panel, 而右邊視窗Block Diagram也會有對應的元件出現

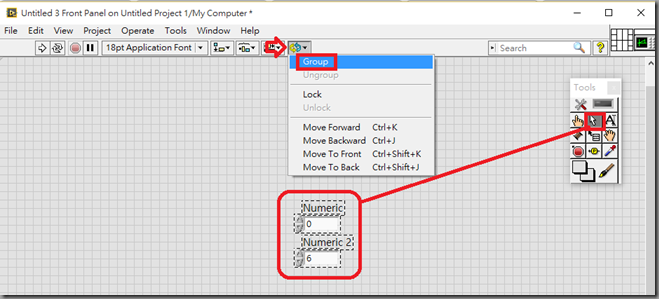

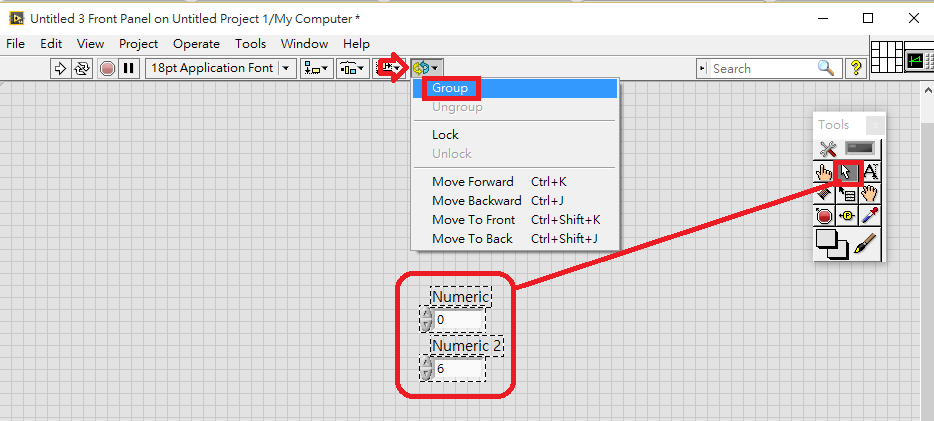

將兩個Numeric Control元件進行群組


Control & Indicator - 控制元件及顯示元件

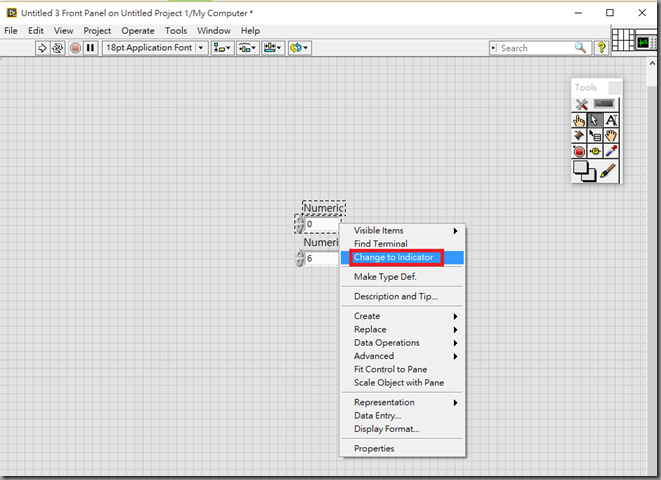

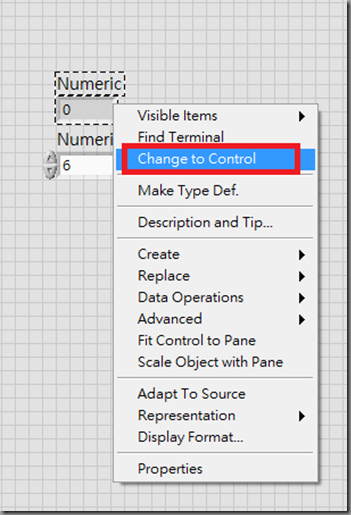

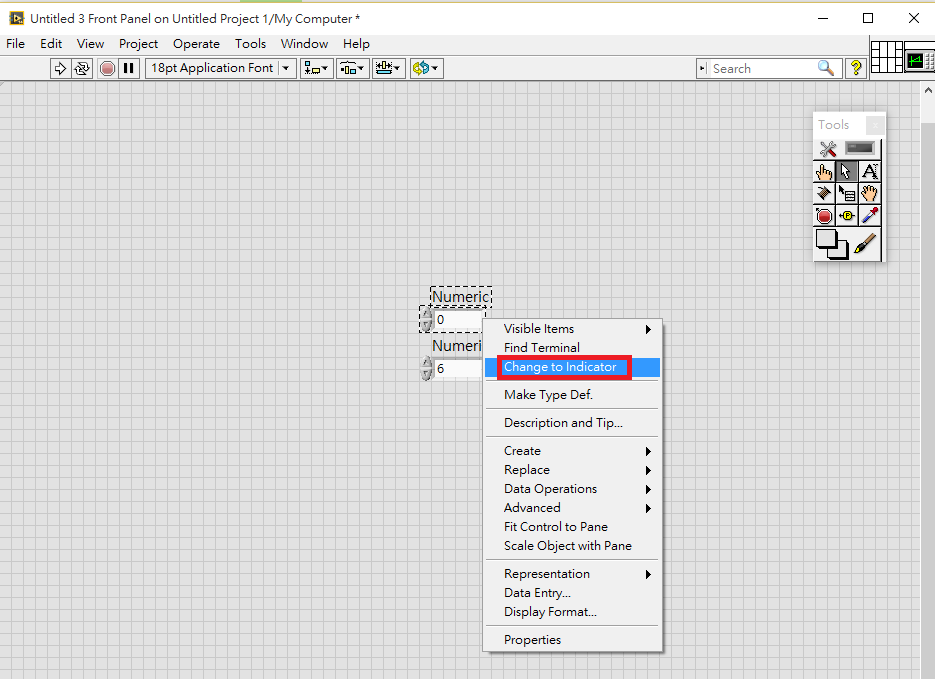

控制元件(Control)切換至顯示元件(Indicator)

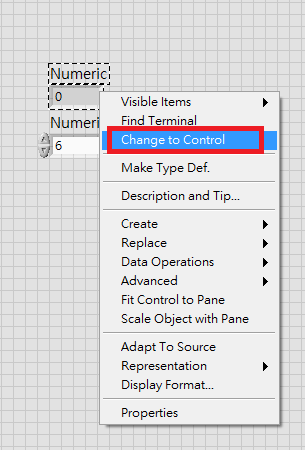

顯示元件(Indicator)切換至控制元件(Control)


參考資料

1. Front Panel - 人機介面
