在自動化處理常遇到一個狀況是多線排程,例如有三條工作站,每一條工作站的處理能力不同,例如worker1可以處理加工時間<5,worker2可以處理加工時間5~10, 而worker3可以處理加工時間10~15,假設今天客戶的加工需要加工時間清單如下(jobID即加工時間)

int[] jobIDs = new int[] { 2, 3, 12, 5, 7, 3, 6, 10 };

接下來就是幾個判斷

1. 該生產線是否有能力處理目前工單

2. 該生產線是否忙線中

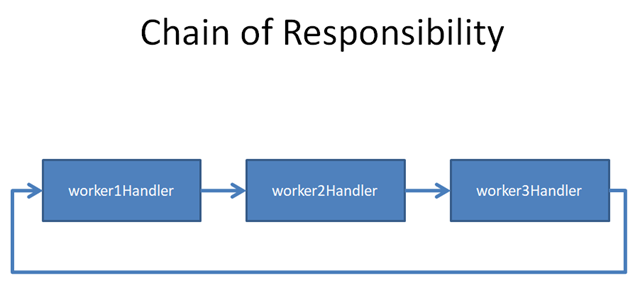

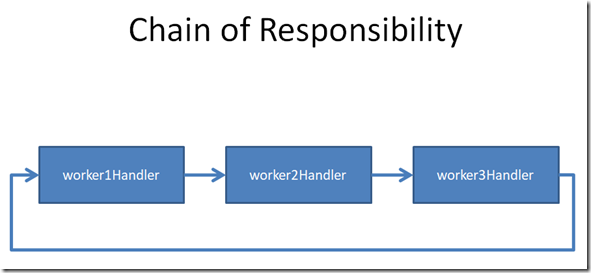

如果目前工作站有能力且非忙碌狀態則處理,否則該工單必須流向下一個工作站,直到有一個工作站有能力且有空處理為止。


工作計時器(WorkTimer類別)

   1: using System.Timers;
   2: using System.Threading;
   1: class WorkTimer
   2:     {
   3:         protected System.Timers.Timer aTimer;
   4:         private int count = 0;
   5:         private int interval = 1000;
   6:         private int totalCount;
   7:         private int jobID;
   8:         private string workerName;
   9:         public int JobID { get { return jobID; } }
  10:         public bool IsBusy { get; set; }
  11:         public WorkTimer(string workerName, int jobID, int totalCount)
  12:         {
  13:             this.workerName = workerName;
  14:             this.totalCount = totalCount;
  15:             this.jobID = jobID;
  16:             SetTimer();
  17:         }
  18:         private void SetTimer()
  19:         {
  20:             IsBusy = true;
  21:             // Create a timer with a two second interval.
  22:             aTimer = new System.Timers.Timer(interval);
  23:             // Hook up the Elapsed event for the timer.
  24:             aTimer.Elapsed += OnTimedEvent;
  25:             aTimer.AutoReset = true;
  26:             aTimer.Enabled = true;
  27:         }
  28:         private void OnTimedEvent(Object source, ElapsedEventArgs e)
  29:         {
  30:             count++;
  31:             Console.WriteLine("{0}, jobID {1} ({2}/{3}) {4:HH:mm:ss.fff}", workerName,
  32:                               jobID, count, totalCount, e.SignalTime);
  33:             if(count>=totalCount)
  34:             {
  35:                 aTimer.Stop();
  36:                 aTimer.Dispose();
  37:                 IsBusy = false;
  38:             }
  39:         }
  40:     }

Handler抽象類別

   1: abstract class Handler
   2:    {
   3:        public bool IsBusy
   4:        {
   5:            get {
   6:                if (wt == null) return false;
   7:                else return wt.IsBusy;
   8:            }
   9:        }
  10:        protected WorkTimer wt;
  11:        protected Handler nextHandler;
  12:        public int JobID { get { return wt.JobID; } }
  13:        public void SetNextHandler(Handler handler)
  14:        {
  15:            this.nextHandler = handler;
  16:        }
  17:        public abstract void Request(int jobID);
  18:    }

三個繼承Handler抽象類別,分別為Worker1Handler(可以處理加工時間<5)、Worker2Handler(可以處理加工時間5~10)、Worker3Handler(可以處理加工時間10~15)。

   1: class Worker1Handler : Handler
   2:    {
   3:        public override void Request(int jobID)
   4:        {
   5:            if(jobID >= 0 && jobID < 5)
   6:            {
   7:                int totalCount = jobID;
   8:                if (!IsBusy)
   9:                {
  10:                    Console.WriteLine("----------");
  11:                    Console.WriteLine("{0} 開始處理 jobID = {1}", this.GetType().Name, jobID);
  12:                    Console.WriteLine("----------");
  13:                    wt = new WorkTimer(this.GetType().Name, jobID, totalCount);
  14:                }else if (nextHandler != null)
  15:                {
  16:                    Console.WriteLine("***");
  17:                    Console.WriteLine("{0} 正在處理jobID {1}中,無法處理 jobID = {2}", this.GetType().Name, this.JobID, jobID);
  18:                    Console.WriteLine("***");
  19:                    Thread.Sleep(1000);
  20:                    nextHandler.Request(jobID);
  21:                }
  22:            }
  23:            else if(nextHandler !=null)
  24:            {
  25:                nextHandler.Request(jobID);
  26:            }
  27:        }
  28:    }
  29:    class Worker2Handler : Handler
  30:    {
  31:        public override void Request(int jobID)
  32:        {
  33:            if (jobID >= 5 && jobID < 10)
  34:            {
  35:                int totalCount = jobID;
  36:                if (!IsBusy)
  37:                {
  38:                    Console.WriteLine("{0} 開始處理 jobID = {1}", this.GetType().Name, jobID);
  39:                    wt = new WorkTimer(this.GetType().Name, jobID, totalCount);
  40:                }
  41:                else if (nextHandler != null)
  42:                {
  43:                    Console.WriteLine("{0} 正在處理jobID {1}中,無法處理 jobID = {2}", this.GetType().Name, this.JobID, jobID);
  44:                    Thread.Sleep(1000);
  45:                    nextHandler.Request(jobID);
  46:                }
  47:            }
  48:            else if (nextHandler != null)
  49:            {
  50:                nextHandler.Request(jobID);
  51:            }
  52:        }
  53:    }
  54:    class Worker3Handler : Handler
  55:    {
  56:        public override void Request(int jobID)
  57:        {
  58:            if (jobID >= 10 && jobID < 15)
  59:            {
  60:                int totalCount = jobID;
  61:                if (!IsBusy)
  62:                {
  63:                    Console.WriteLine("{0} 開始處理 jobID = {1}", this.GetType().Name, jobID);
  64:                    wt = new WorkTimer(this.GetType().Name, jobID, totalCount);
  65:                }
  66:                else if (nextHandler != null)
  67:                {
  68:                    Console.WriteLine("{0} 正在處理jobID {1}中,無法處理 jobID = {2}", this.GetType().Name, this.JobID, jobID);
  69:                    Thread.Sleep(1000);
  70:                    nextHandler.Request(jobID);
  71:                }
  72:            }
  73:            else if (nextHandler != null)
  74:            {
  75:                nextHandler.Request(jobID);
  76:            }
  77:        }
  78:    }

客戶端

   1: Handler work1 = new Worker1Handler();
   2: Handler work2 = new Worker2Handler();
   3: Handler work3 = new Worker3Handler();
   4: work1.SetNextHandler(work2);
   5: work2.SetNextHandler(work3);
   6: work3.SetNextHandler(work1);
   7:
   8: int[] jobIDs = new int[] { 2, 3, 12, 5, 7, 3, 6, 10 };
   9: foreach (int jobID in jobIDs)
  10: {
  11:     work1.Request(jobID);
  12: }
  13: Console.Read();

int[] jobIDs = new int[] { 2, 3, 12, 5, 7, 3, 6, 10 };

執行結果如下:

----------
Worker1Handler 開始處理 jobID = 2
----------
***
Worker1Handler 正在處理jobID 2中,無法處理 jobID = 3
***
***
Worker1Handler 正在處理jobID 2中,無法處理 jobID = 3
***
Worker1Handler, jobID 2 (1/2) 21:52:31.720
Worker1Handler, jobID 2 (2/2) 21:52:32.720
###############
----------
Worker1Handler 開始處理 jobID = 3
----------
Worker3Handler 開始處理 jobID = 12
Worker2Handler 開始處理 jobID = 5
Worker2Handler 正在處理jobID 5中,無法處理 jobID = 7
Worker1Handler, jobID 3 (1/3) 21:52:33.720
Worker2Handler 正在處理jobID 5中,無法處理 jobID = 7
Worker2Handler, jobID 5 (1/5) 21:52:33.725
Worker3Handler, jobID 12 (1/12) 21:52:33.725
Worker2Handler 正在處理jobID 5中,無法處理 jobID = 7
Worker2Handler, jobID 5 (2/5) 21:52:34.732
Worker3Handler, jobID 12 (2/12) 21:52:34.732
Worker1Handler, jobID 3 (2/3) 21:52:34.733
Worker2Handler 正在處理jobID 5中,無法處理 jobID = 7
Worker2Handler, jobID 5 (3/5) 21:52:35.732
Worker3Handler, jobID 12 (3/12) 21:52:35.732
Worker1Handler, jobID 3 (3/3) 21:52:35.732
###############
Worker2Handler 正在處理jobID 5中,無法處理 jobID = 7
Worker2Handler, jobID 5 (4/5) 21:52:36.733
Worker3Handler, jobID 12 (4/12) 21:52:36.733
Worker2Handler 正在處理jobID 5中,無法處理 jobID = 7
Worker2Handler, jobID 5 (5/5) 21:52:37.734
###############
Worker3Handler, jobID 12 (5/12) 21:52:37.734
Worker2Handler 開始處理 jobID = 7
----------
Worker1Handler 開始處理 jobID = 3
----------
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker3Handler, jobID 12 (6/12) 21:52:38.737
Worker2Handler, jobID 7 (1/7) 21:52:39.727
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker1Handler, jobID 3 (1/3) 21:52:39.746
Worker3Handler, jobID 12 (7/12) 21:52:39.746
Worker2Handler, jobID 7 (2/7) 21:52:40.727
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker1Handler, jobID 3 (2/3) 21:52:40.757
Worker3Handler, jobID 12 (8/12) 21:52:40.757
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker2Handler, jobID 7 (3/7) 21:52:41.740
Worker1Handler, jobID 3 (3/3) 21:52:41.772
###############
Worker3Handler, jobID 12 (9/12) 21:52:41.772
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker2Handler, jobID 7 (4/7) 21:52:42.742
Worker3Handler, jobID 12 (10/12) 21:52:42.772
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker2Handler, jobID 7 (5/7) 21:52:43.758
Worker3Handler, jobID 12 (11/12) 21:52:43.772
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker2Handler, jobID 7 (6/7) 21:52:44.772
Worker3Handler, jobID 12 (12/12) 21:52:44.772
###############
Worker2Handler 正在處理jobID 7中,無法處理 jobID = 6
Worker2Handler, jobID 7 (7/7) 21:52:45.773
###############
Worker2Handler 開始處理 jobID = 6
Worker3Handler 開始處理 jobID = 10
Worker2Handler, jobID 6 (1/6) 21:52:47.742
Worker3Handler, jobID 10 (1/10) 21:52:47.760
Worker2Handler, jobID 6 (2/6) 21:52:48.742
Worker3Handler, jobID 10 (2/10) 21:52:48.774
Worker2Handler, jobID 6 (3/6) 21:52:49.743
Worker3Handler, jobID 10 (3/10) 21:52:49.775
Worker2Handler, jobID 6 (4/6) 21:52:50.744
Worker3Handler, jobID 10 (4/10) 21:52:50.788
Worker2Handler, jobID 6 (5/6) 21:52:51.757
Worker3Handler, jobID 10 (5/10) 21:52:51.789
Worker2Handler, jobID 6 (6/6) 21:52:52.757
###############
Worker3Handler, jobID 10 (6/10) 21:52:52.790
Worker3Handler, jobID 10 (7/10) 21:52:53.790
Worker3Handler, jobID 10 (8/10) 21:52:54.790
Worker3Handler, jobID 10 (9/10) 21:52:55.791
Worker3Handler, jobID 10 (10/10) 21:52:56.792
###############

















參考資料

1. Timer 類別

2. 大話設計模式, 作者: 程杰
