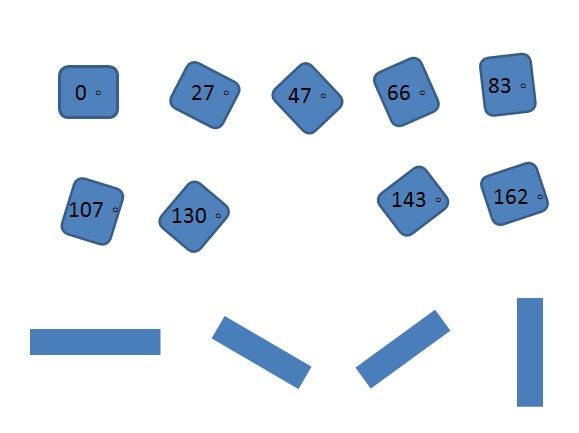

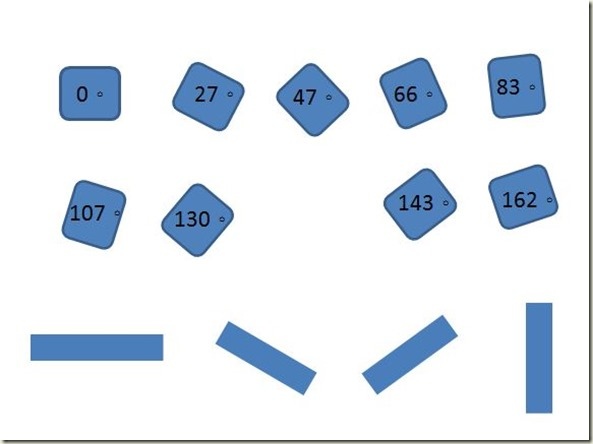

利用PowerPoint製造測試圖片,黑色數字為PPT旋轉角度

範例1

blob3

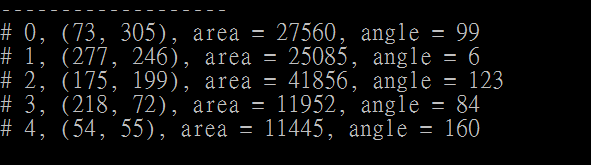

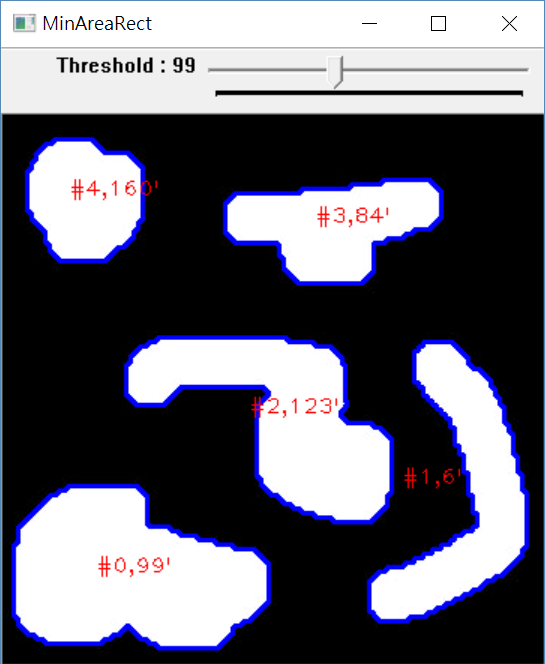

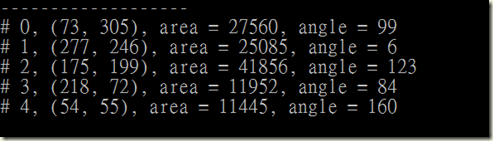

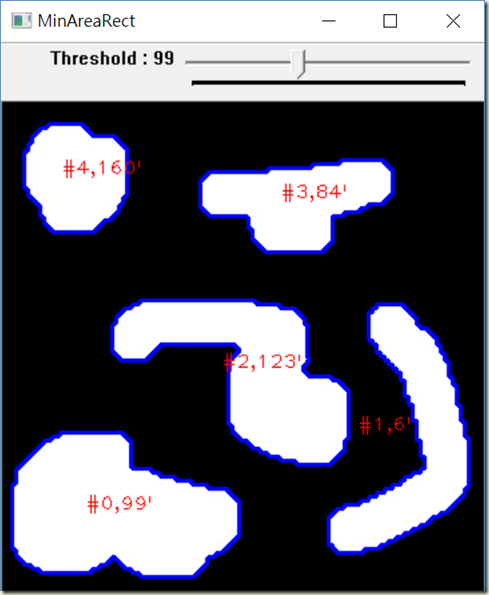

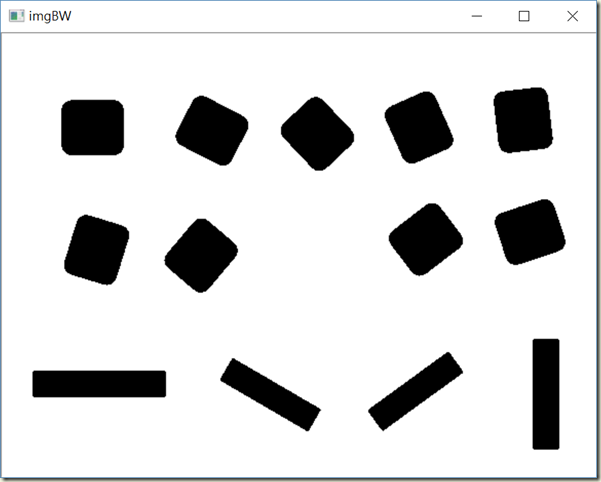

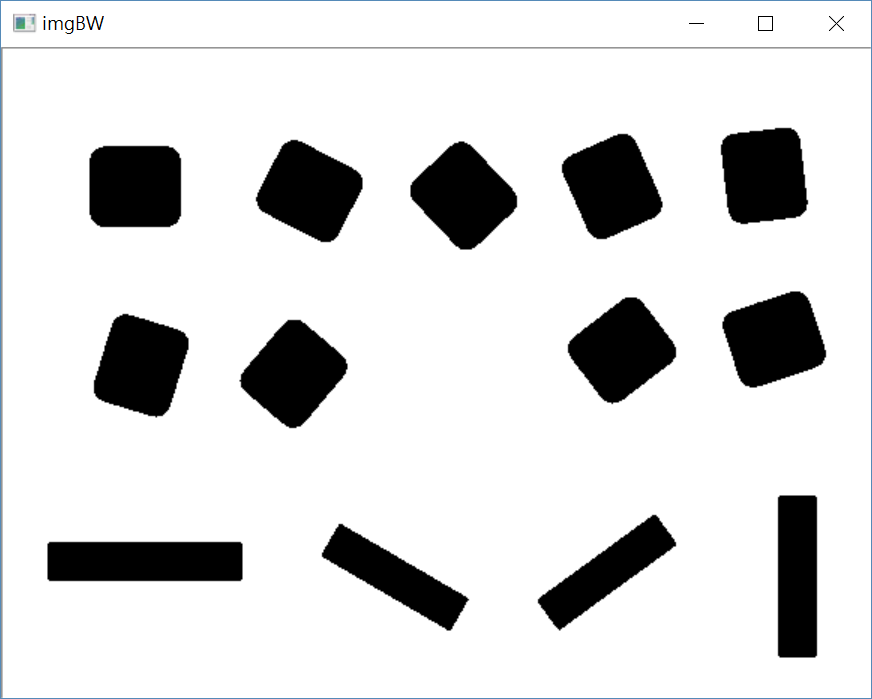

經過簡單二值化


黑色: PPT旋轉角度

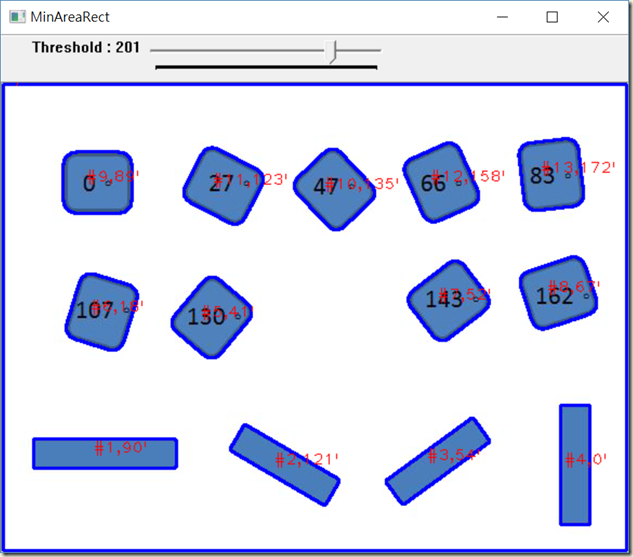

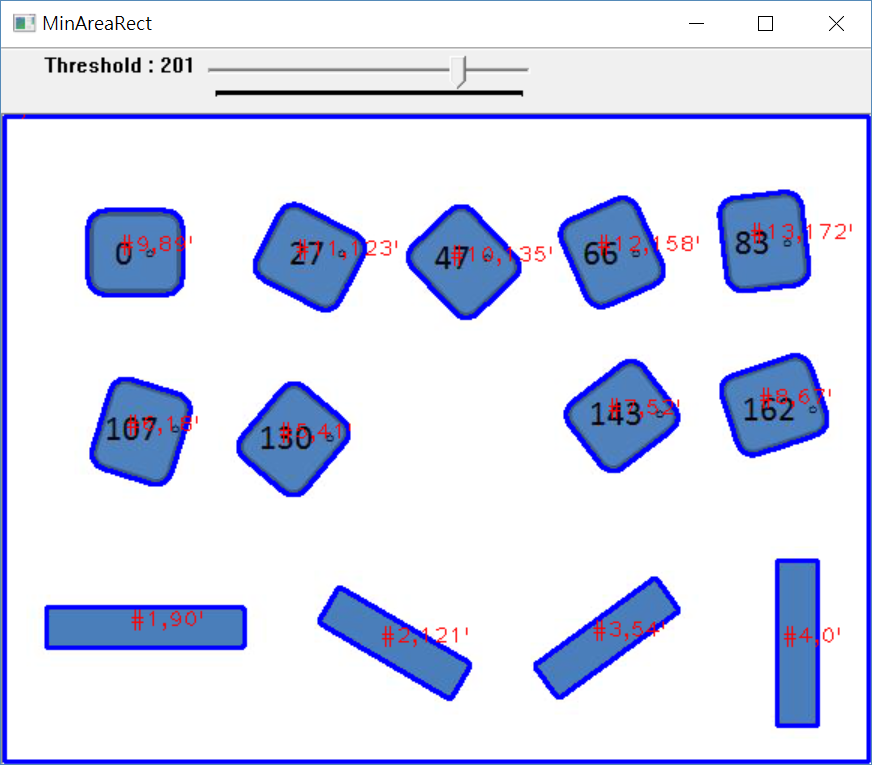

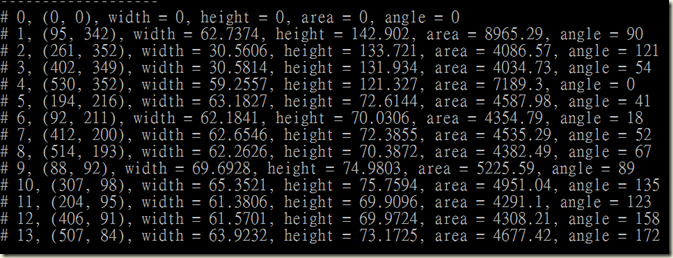

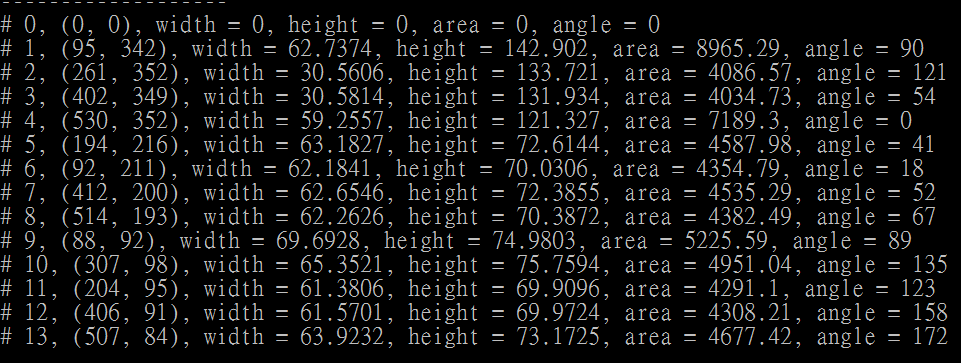

紅色: OpenCV計算出的角度,可以從第三列開始看起,

豎立著的矩形為0度;接著順時鐘轉54度, 然後橫躺矩形為90度;最後轉到120度

Contour包覆效果


取橢圓的長短軸當面積,不過隨物體旋轉角度更動, 最小包覆面積也會改變

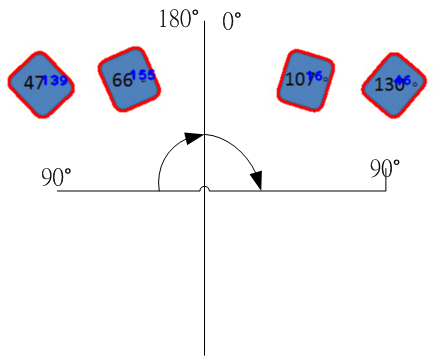

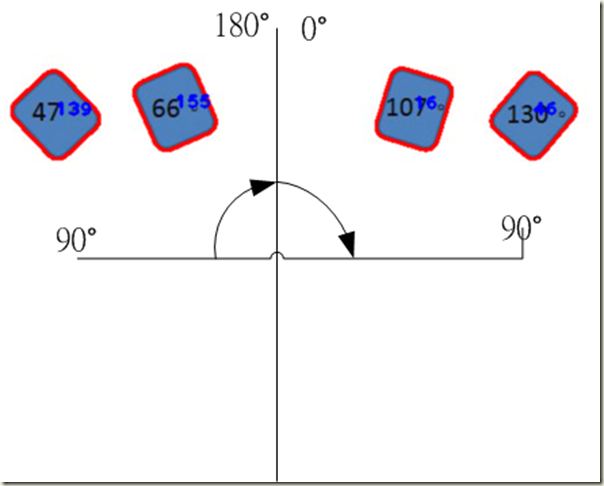

斜率>0 : 0°~90°

斜率<0 : 90°~180°

斜率 =0: 90°

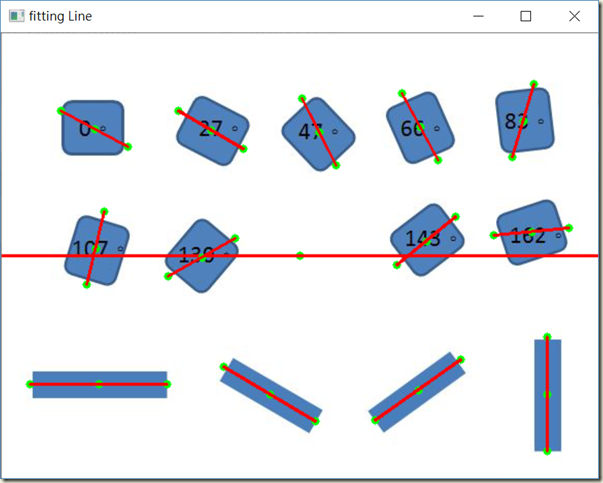

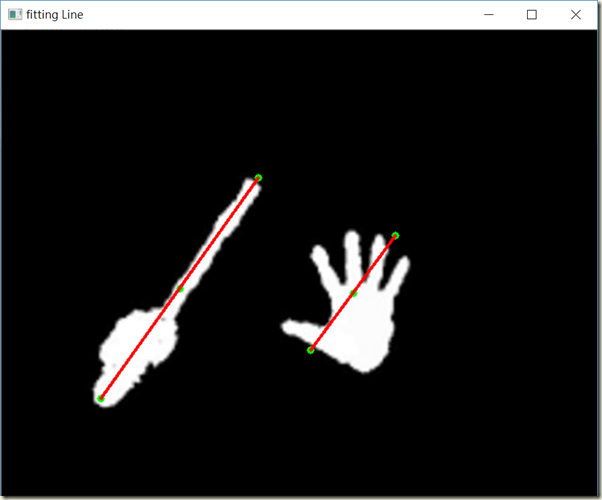

曲線擬合的效果

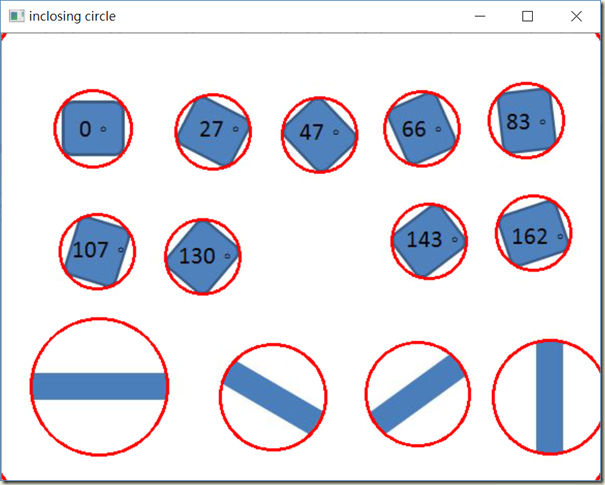

最小包覆圓效果

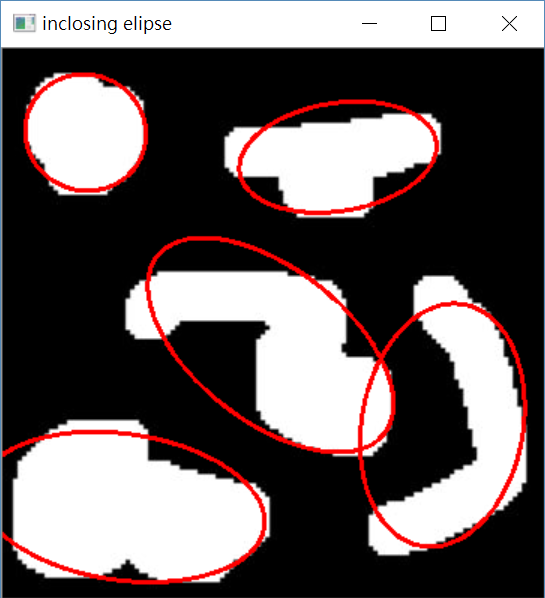

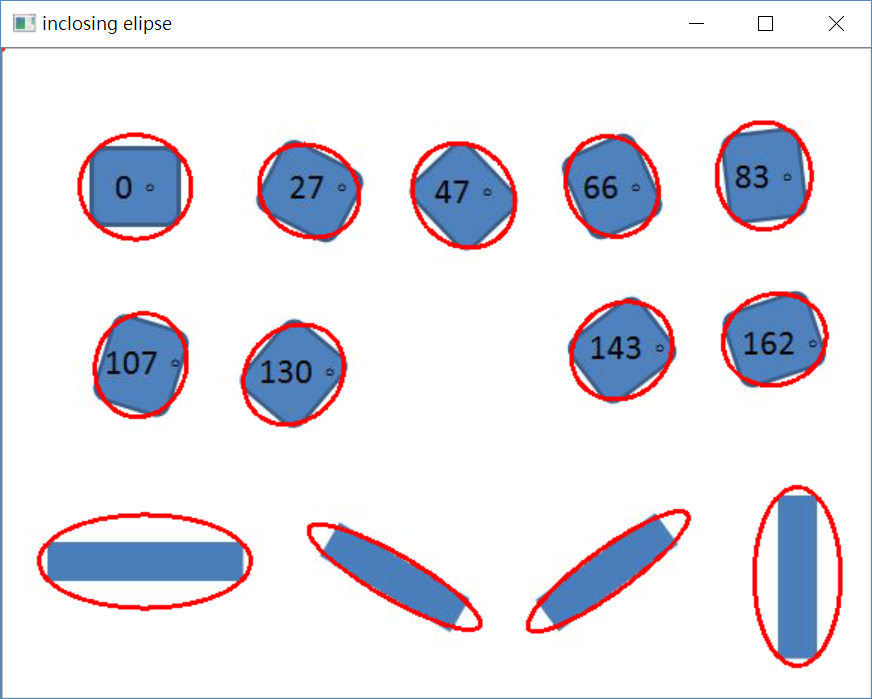

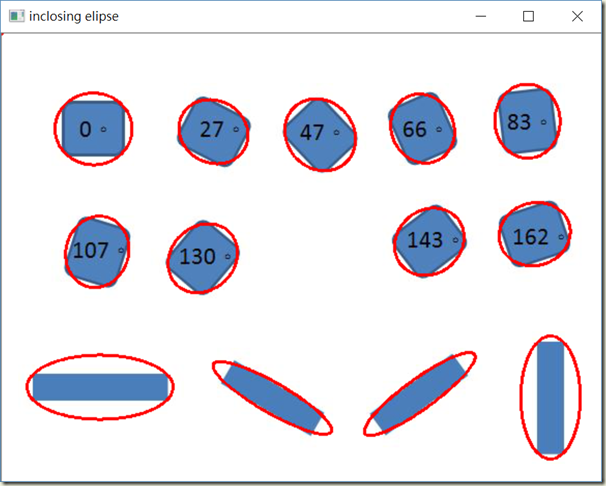

最小包覆橢圓

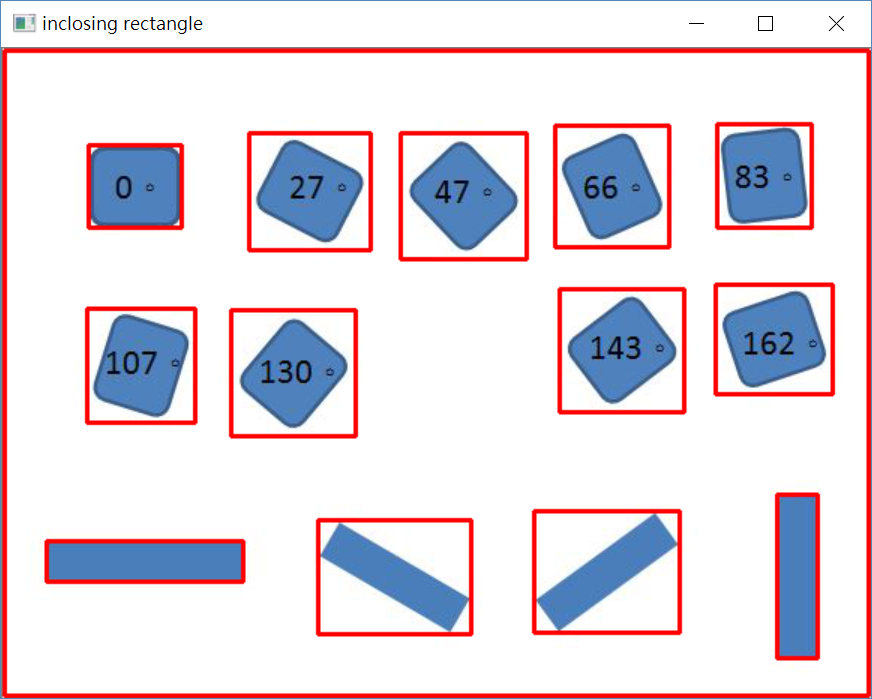

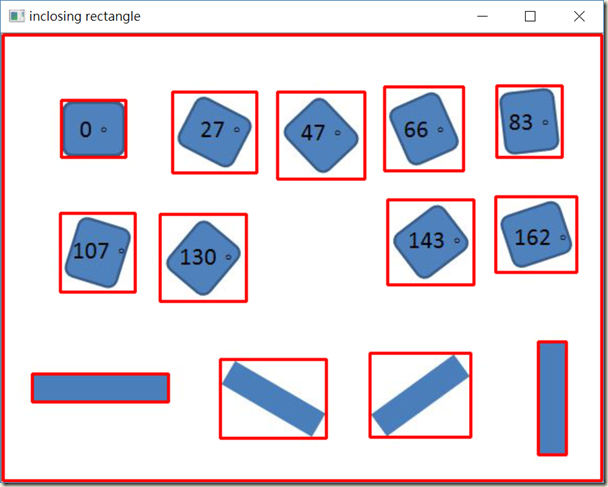

最小包覆矩形

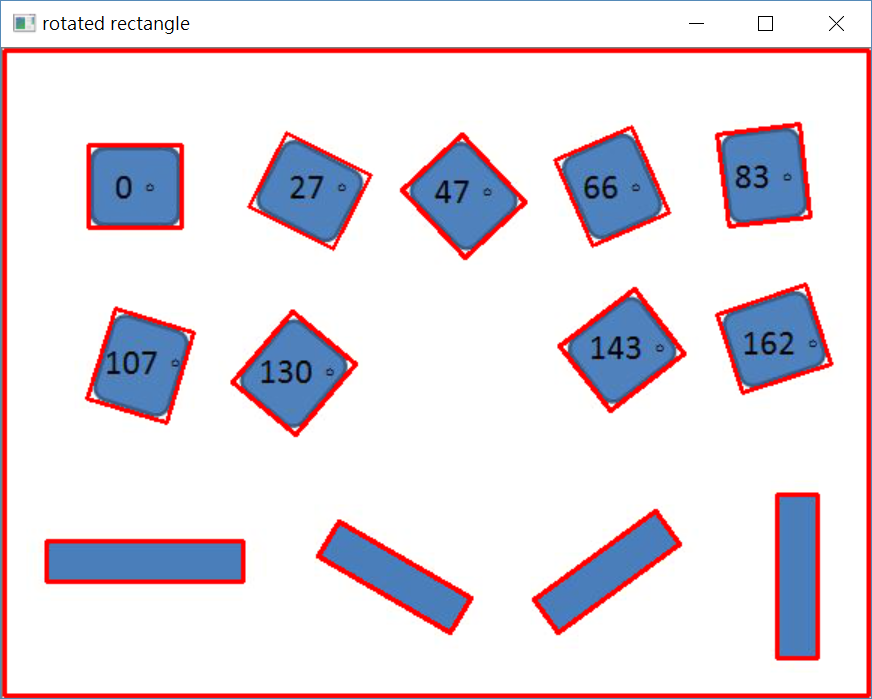

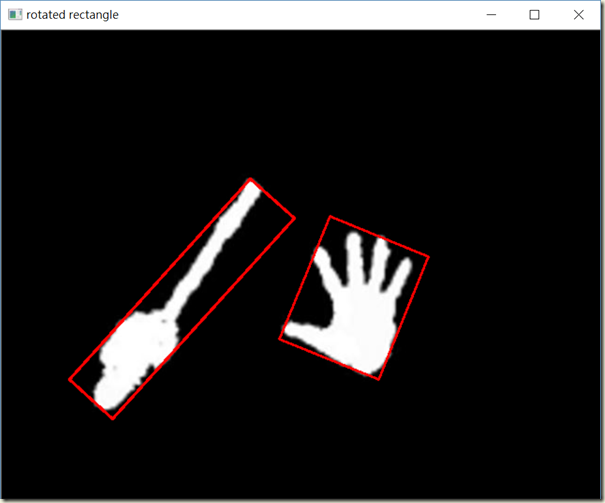

考慮旋轉角度的包覆矩形

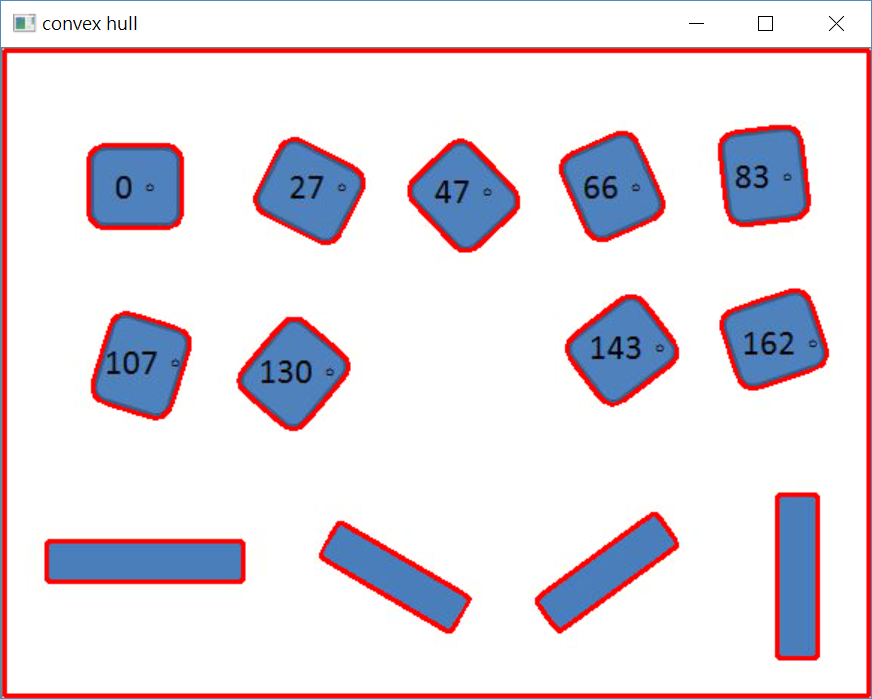

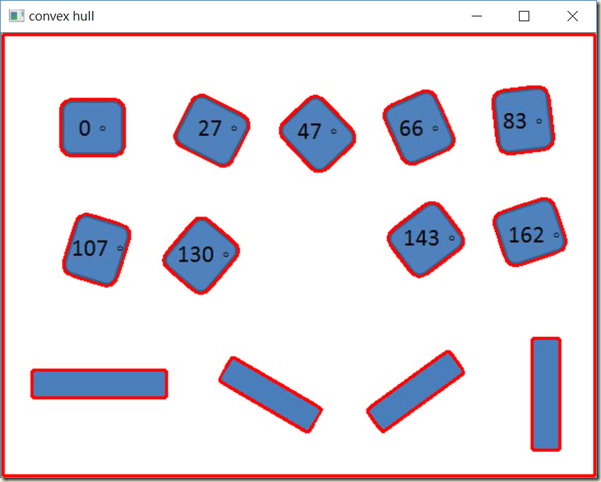

Convex hull包覆效果


----------------------------------------

範例2


Contour包覆效果



曲線擬合的效果

斜率>0 : 0°~90°

斜率<0 : 90°~180°

斜率 =0: 90°

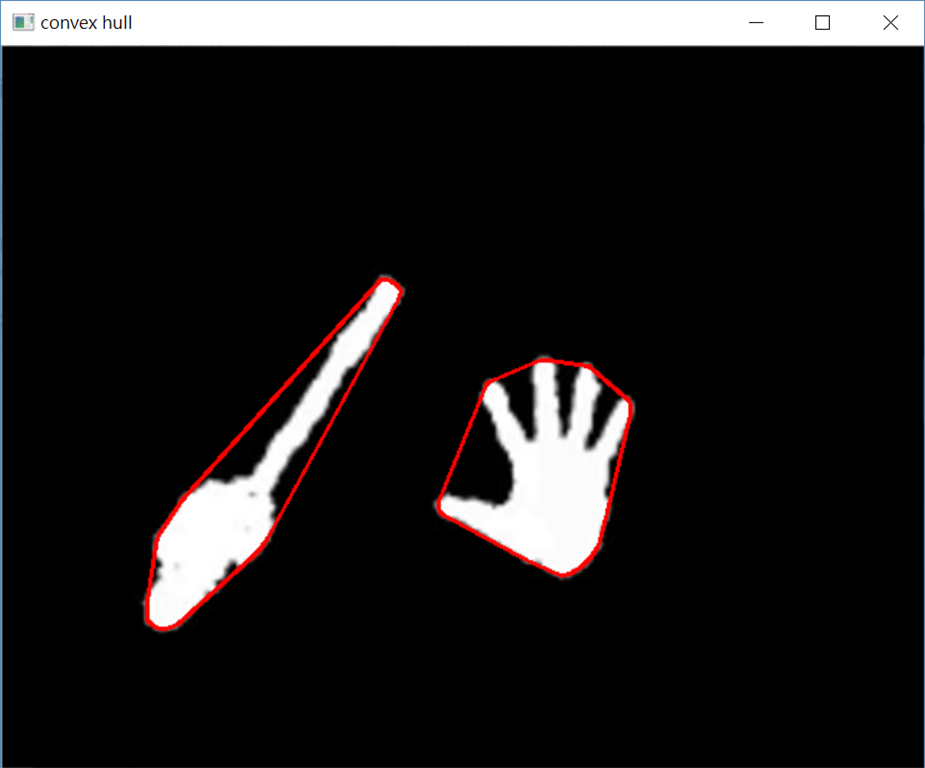

Convex hull包覆效果


----------------------------------------

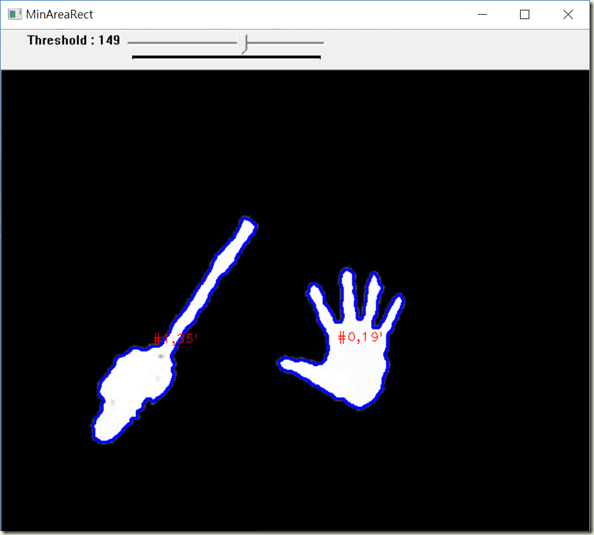

範例3


Contour包覆效果



曲線擬合的效果

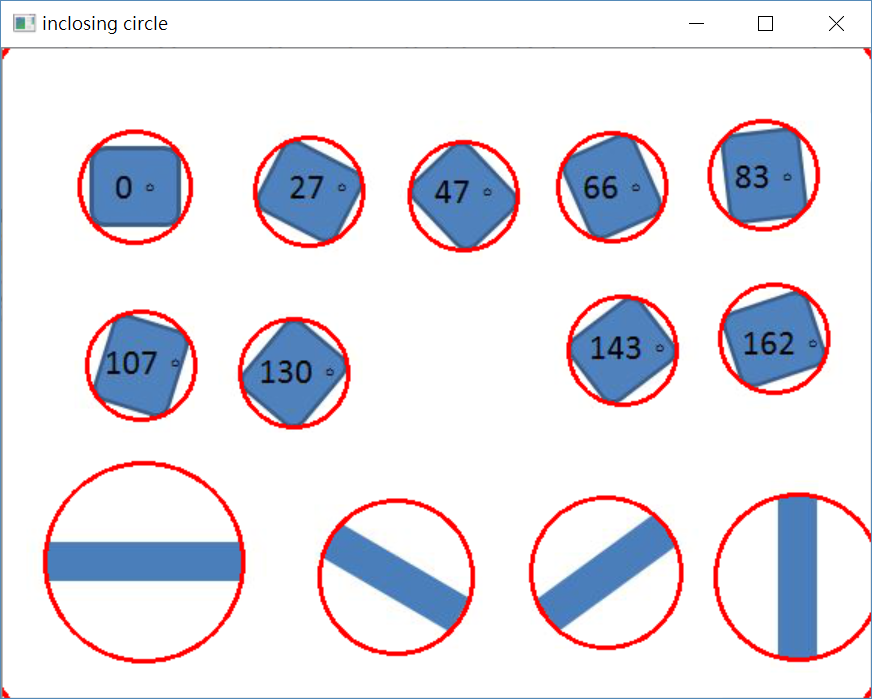

最小包覆圓效果


最小包覆橢圓

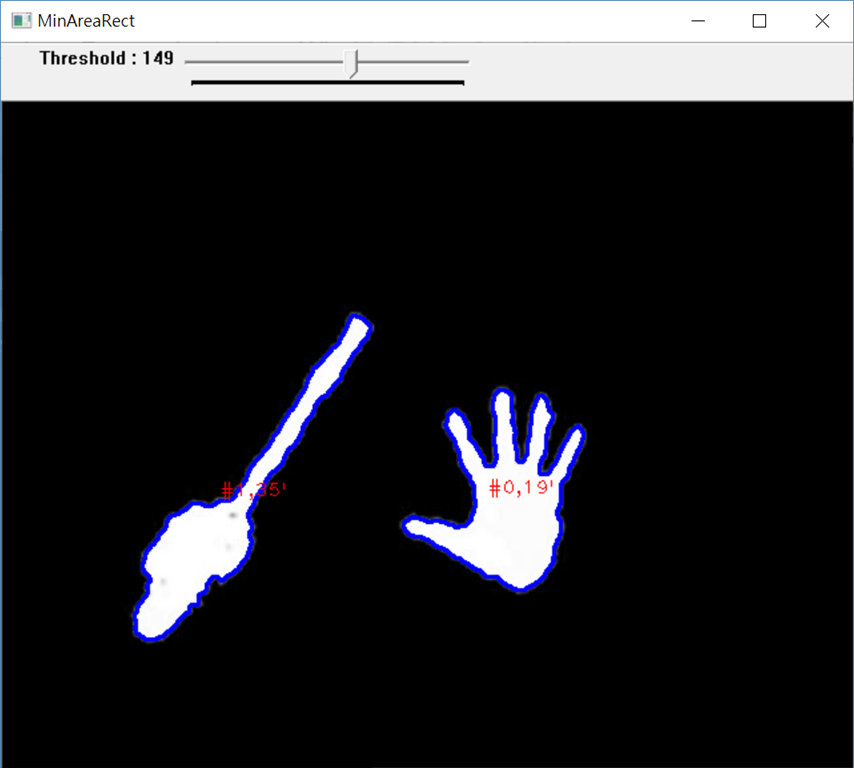

最小包覆矩形


考慮旋轉角度的包覆矩形

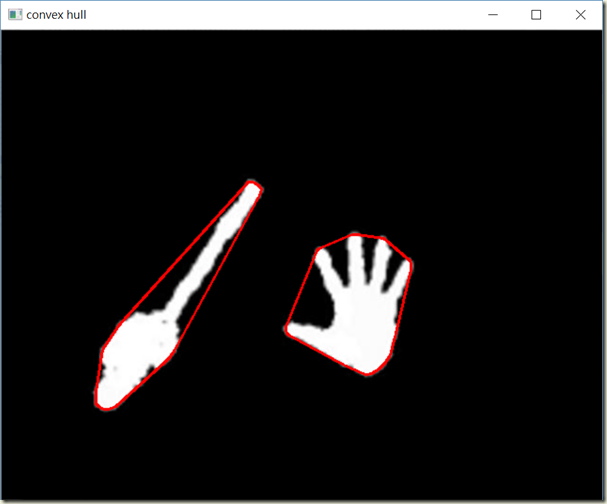

Convex hull包覆效果


參考資料

1.http://docs.opencv.org/3.1.0/dd/d49/tutorial_py_contour_features.html
