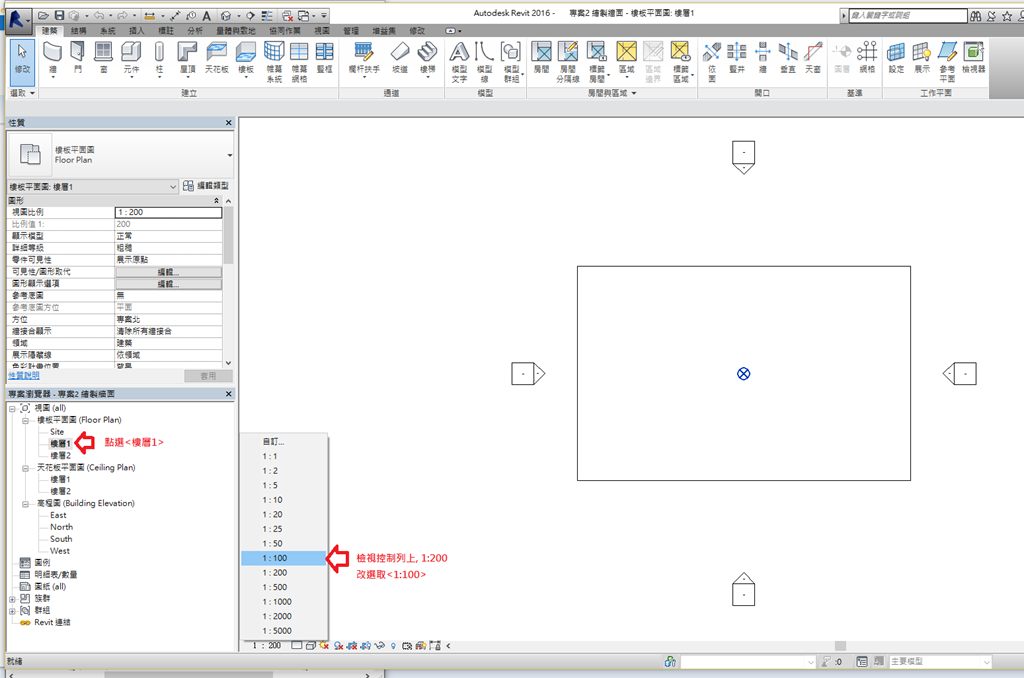

接續先前<Revit 繪製一樓樓板練習>, 準備來幫這些建好的樓層來增加牆面

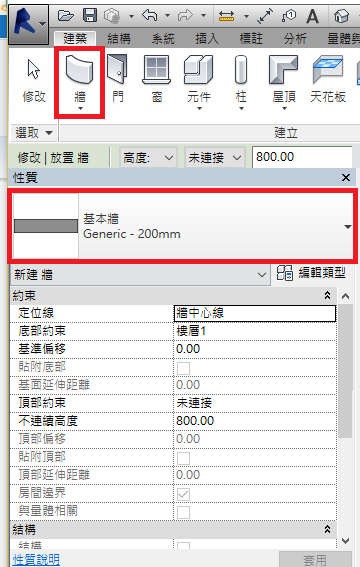

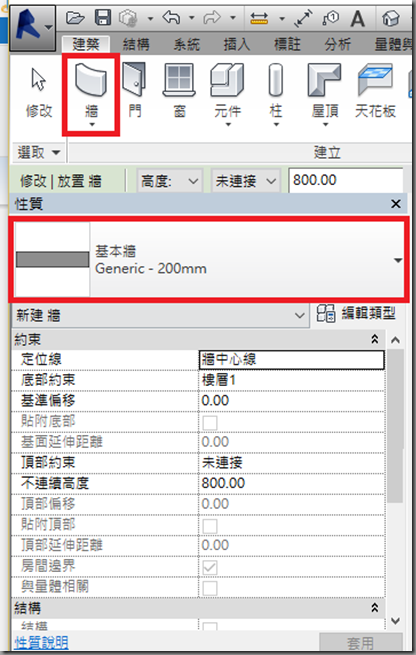

接著點選上方<建築>頁簽, 點選選單<牆>

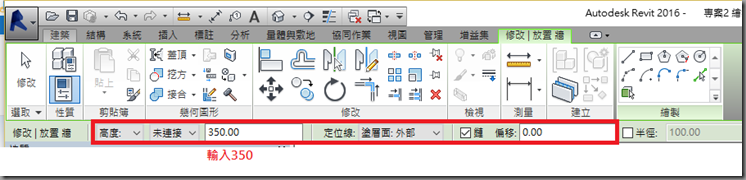

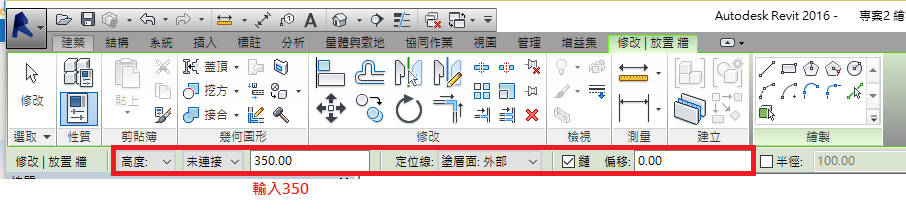

繪製牆面


影片操作: 繪製牆面

影片操作: 修改牆面

-----------------------------------------------------------------------------------------------

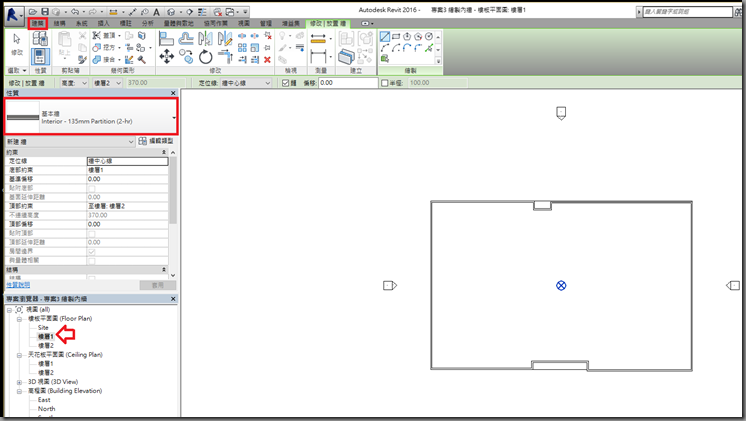

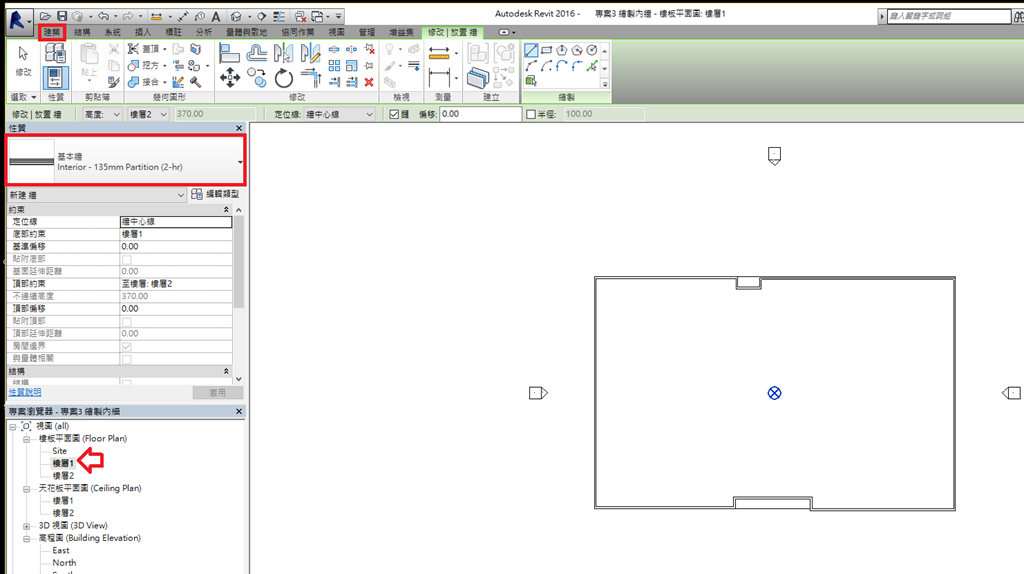

繪製內牆

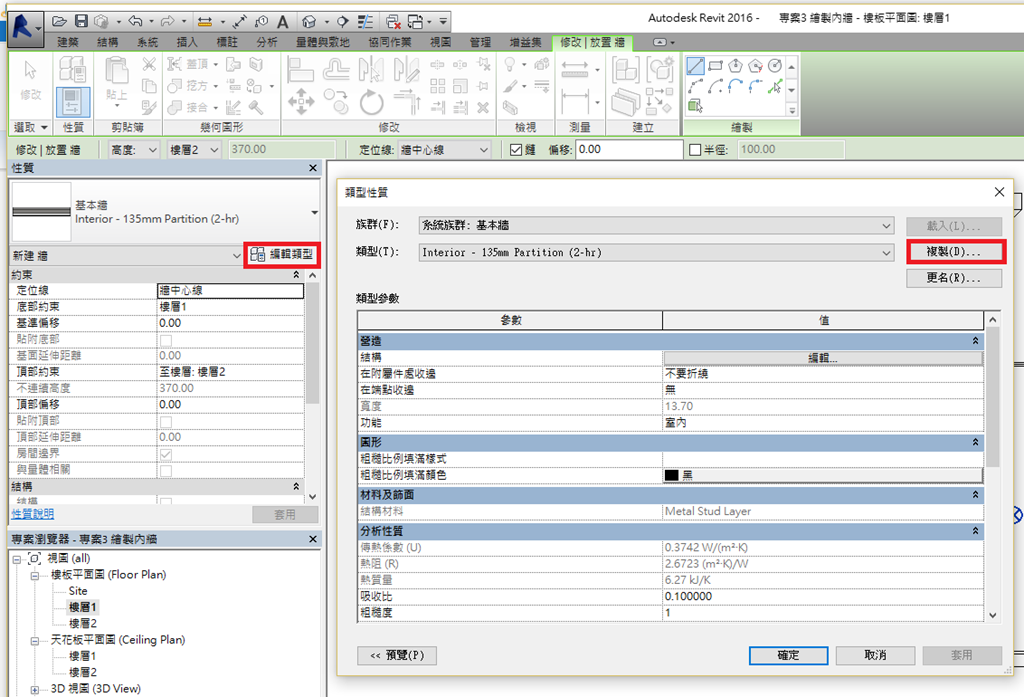

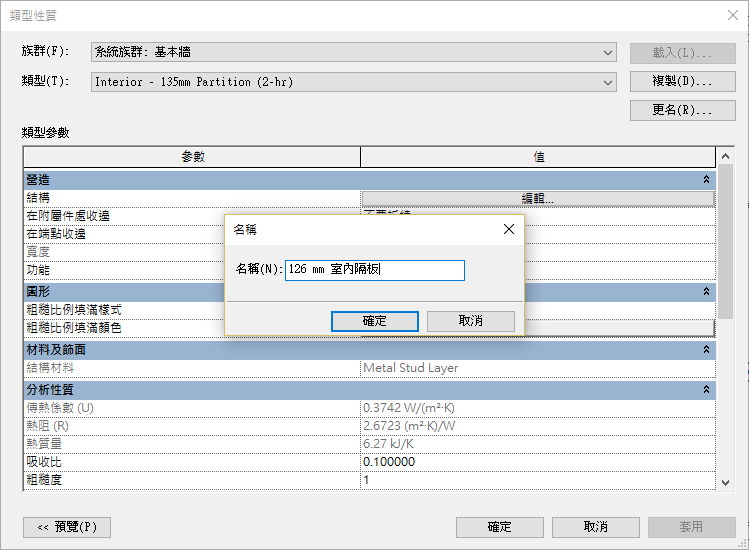

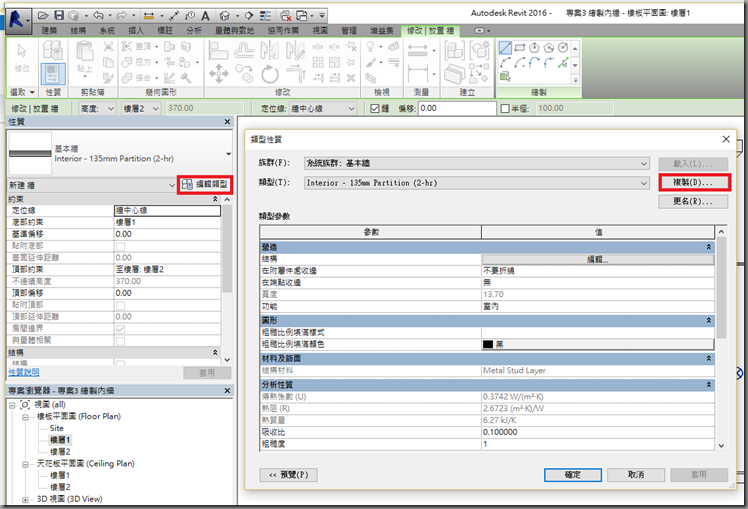

基本牆 135mm 室內隔板(2-hr)類型的牆, 點選<編輯類型>

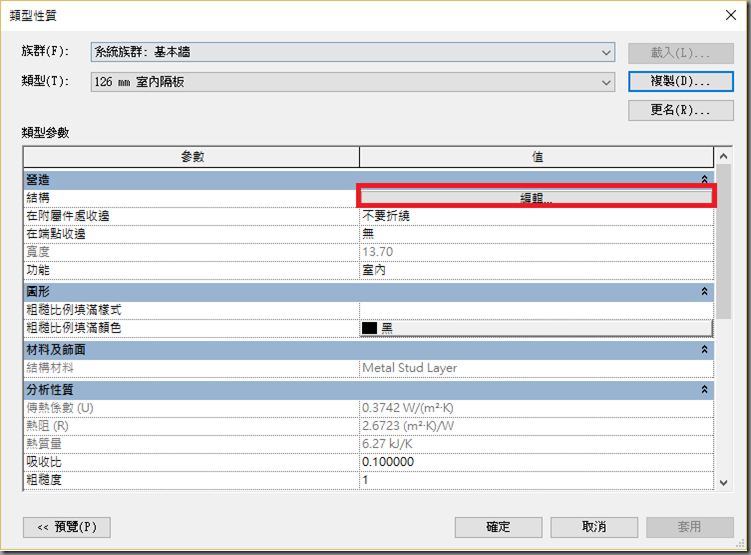

滑鼠點擊<編輯>

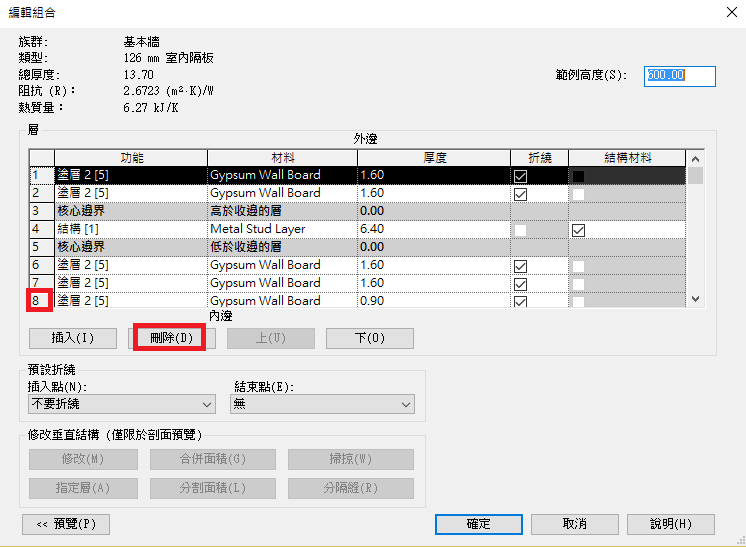

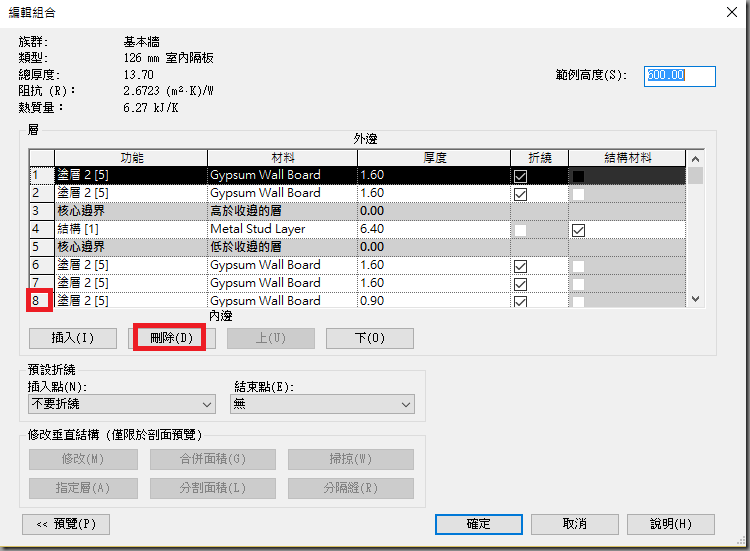

刪除第8層

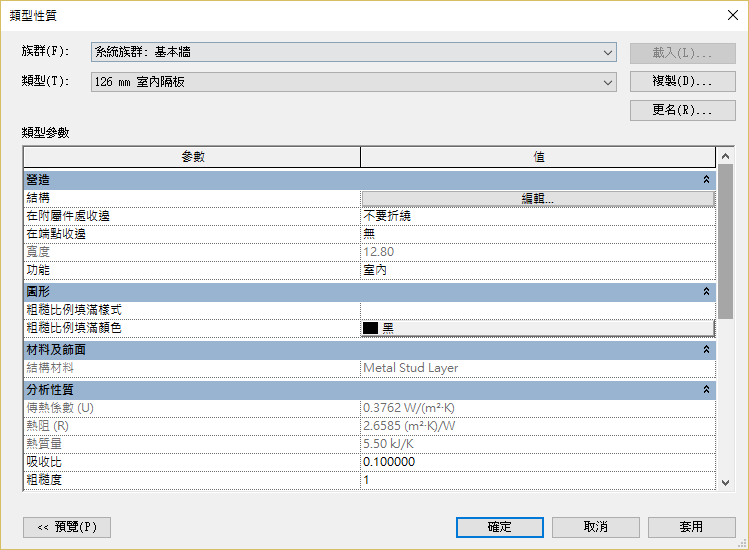

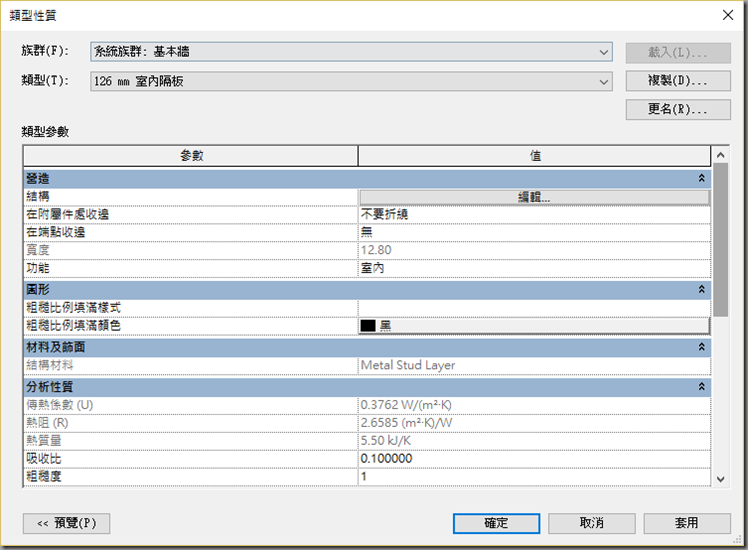

牆面的寬度 13.7cm變成12.8cm

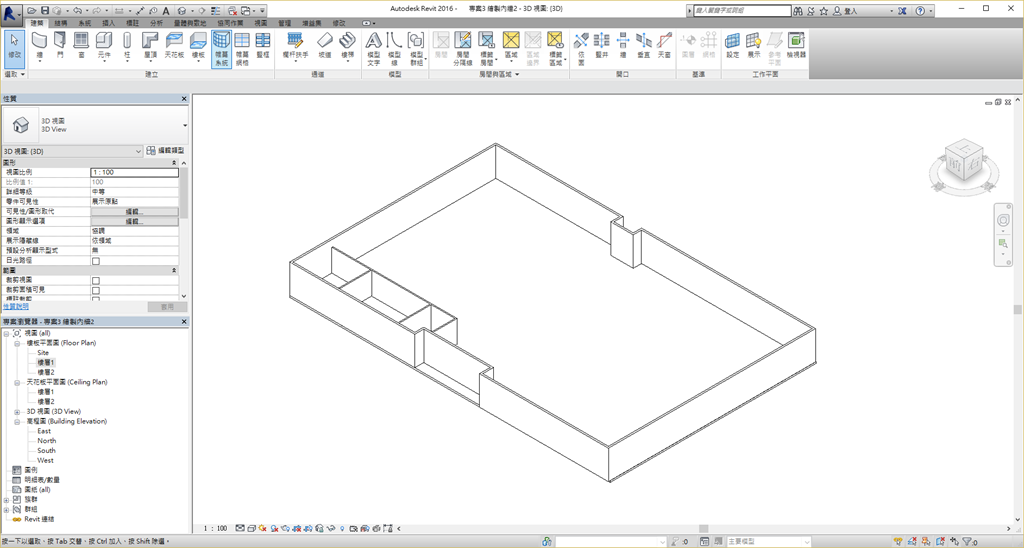

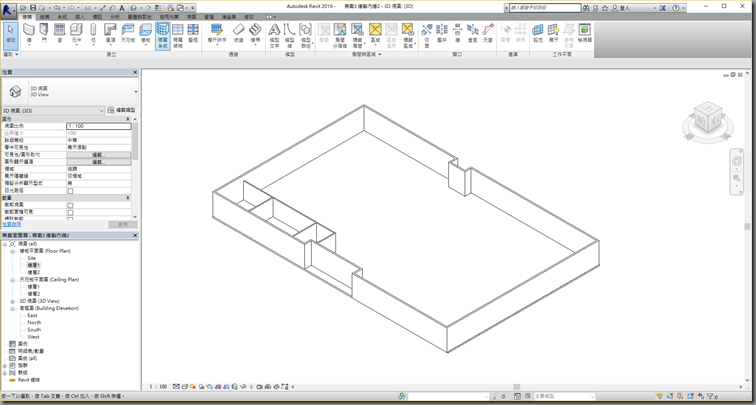

影片操作: 繪製內牆
