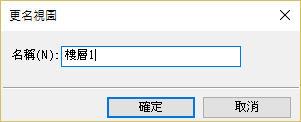

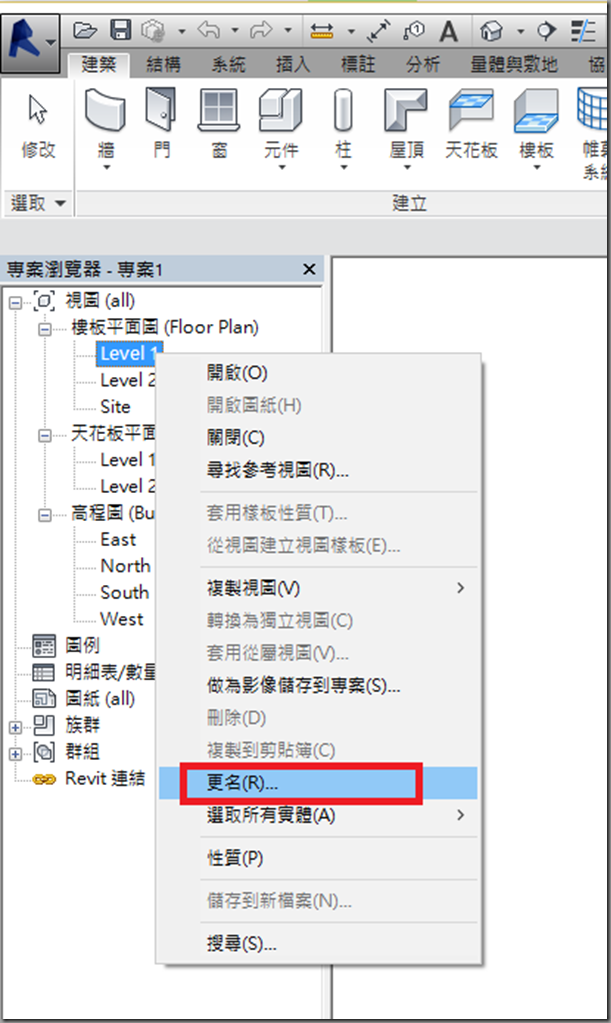

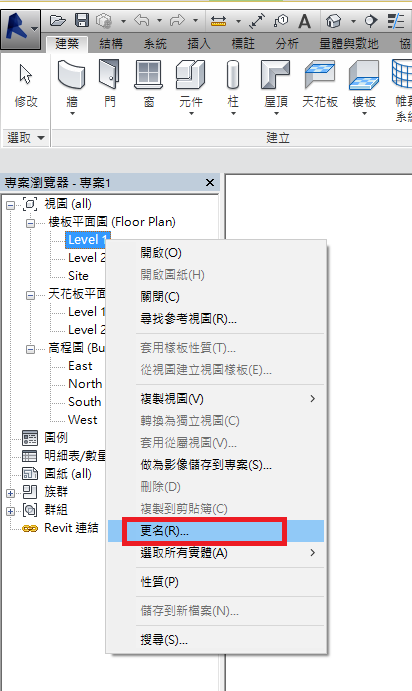

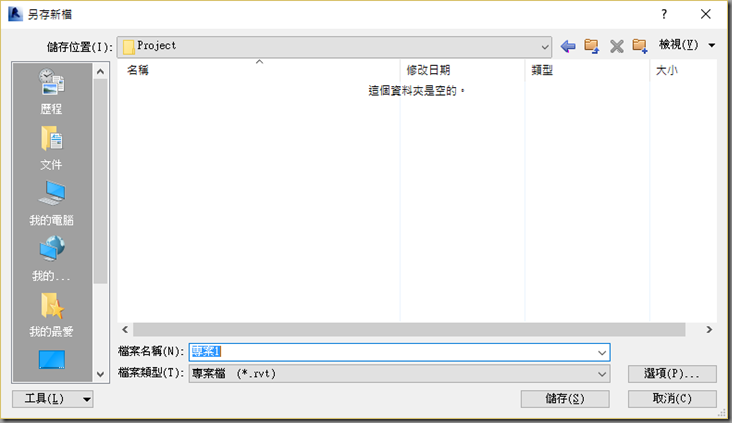

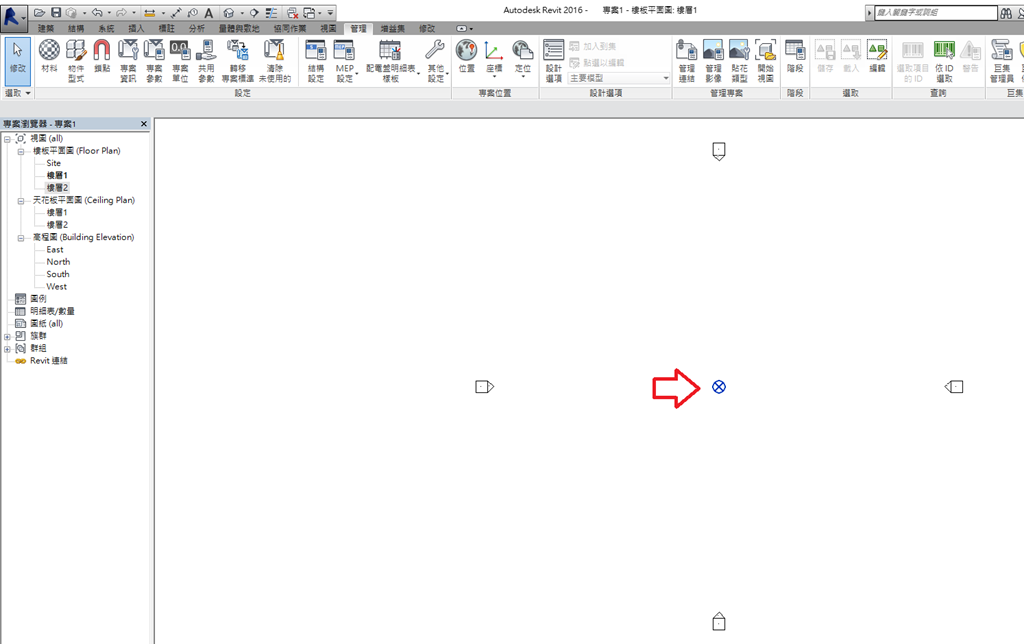

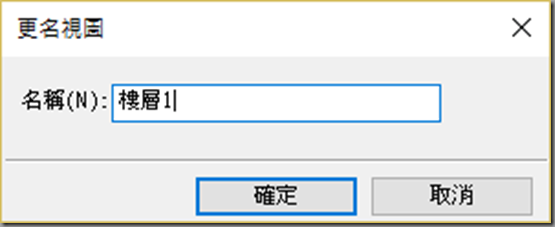

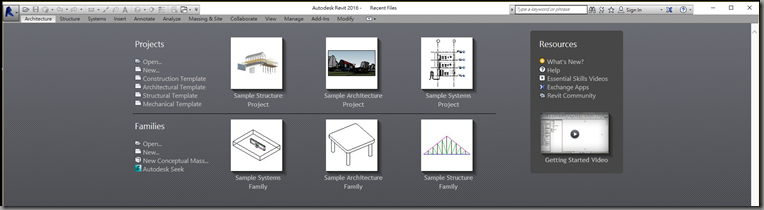

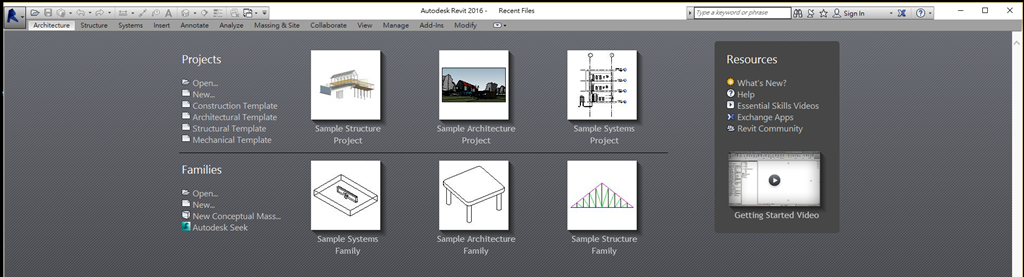

英文版UI

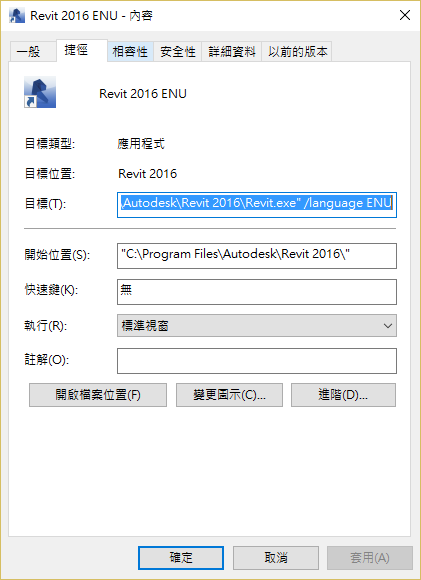

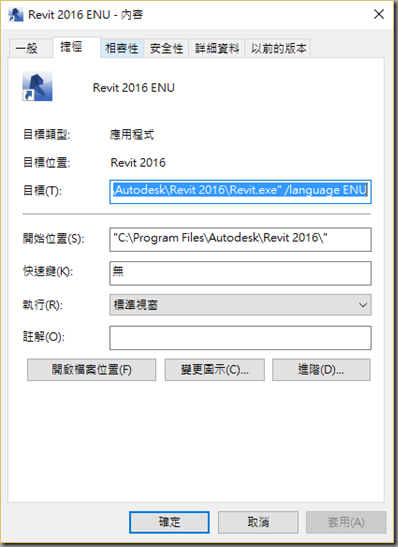

"C:\Program Files\Autodesk\Revit 2016\Revit.exe" /language ENU

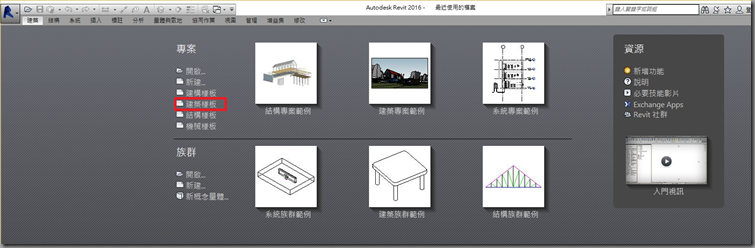

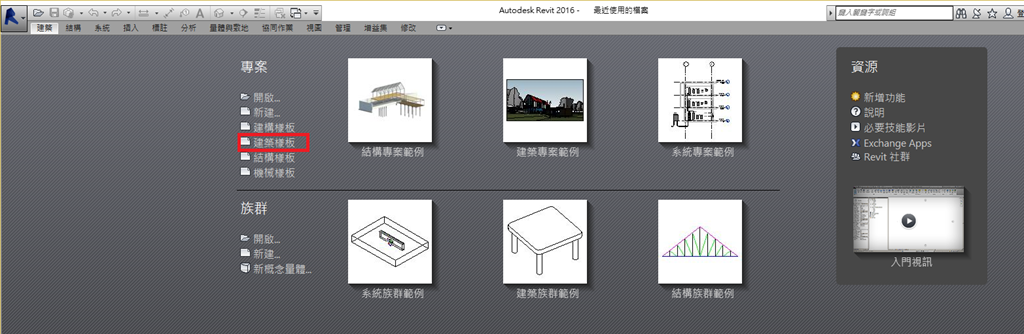

中文版UI

"C:\Program Files\Autodesk\Revit 2016\Revit.exe" /language CHT

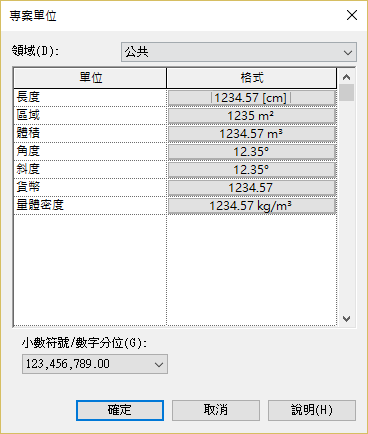

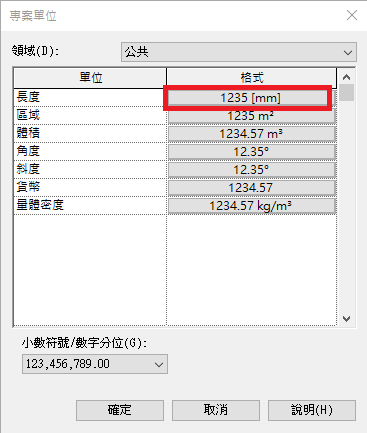

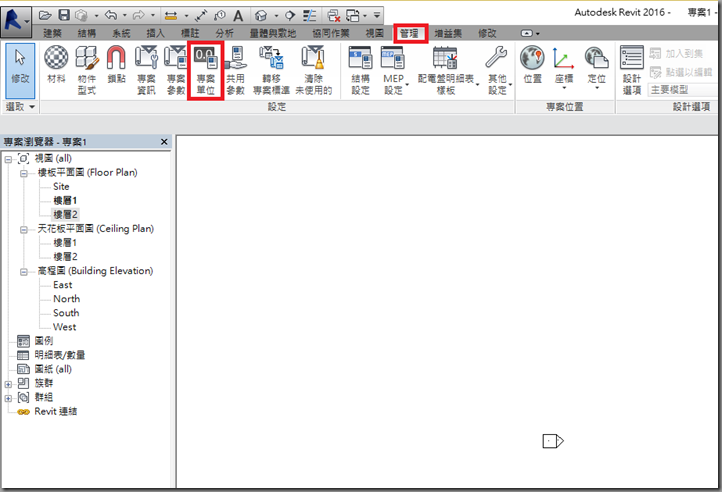

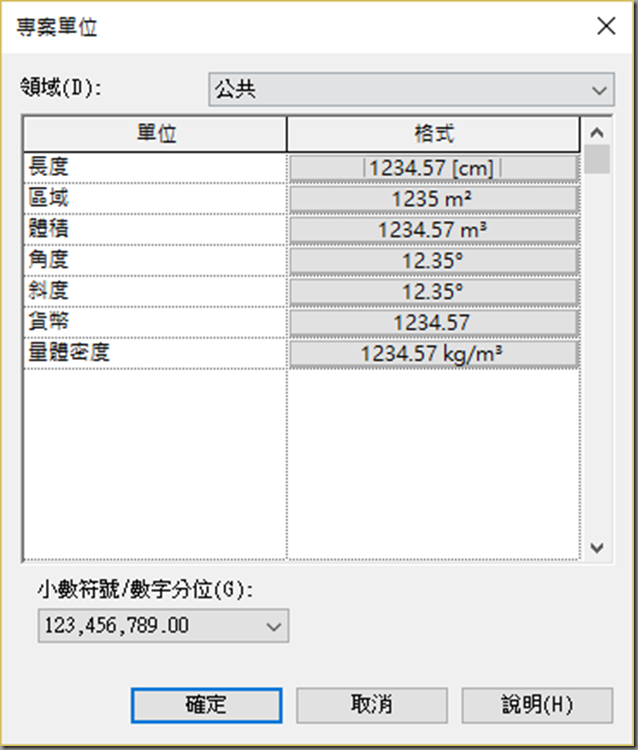

管理->專案單位

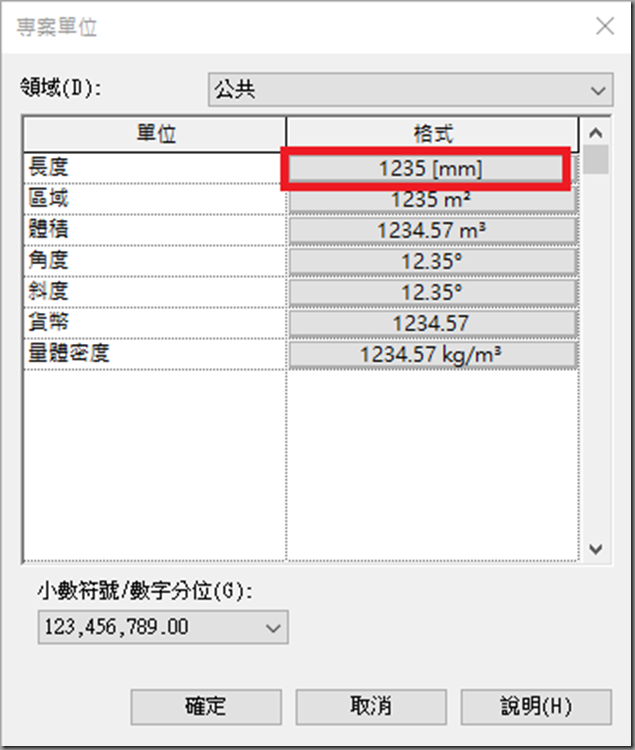

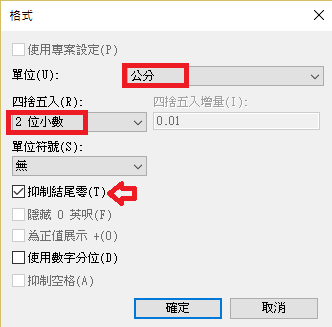

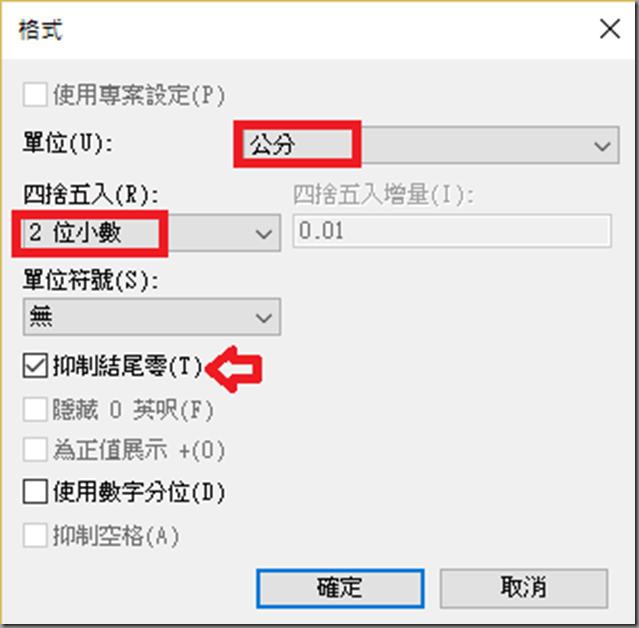

長度mm修改為cm



修改完成


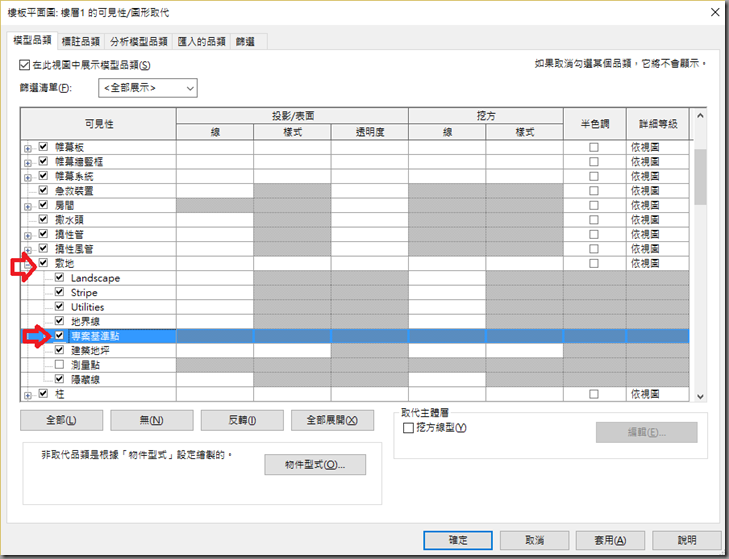

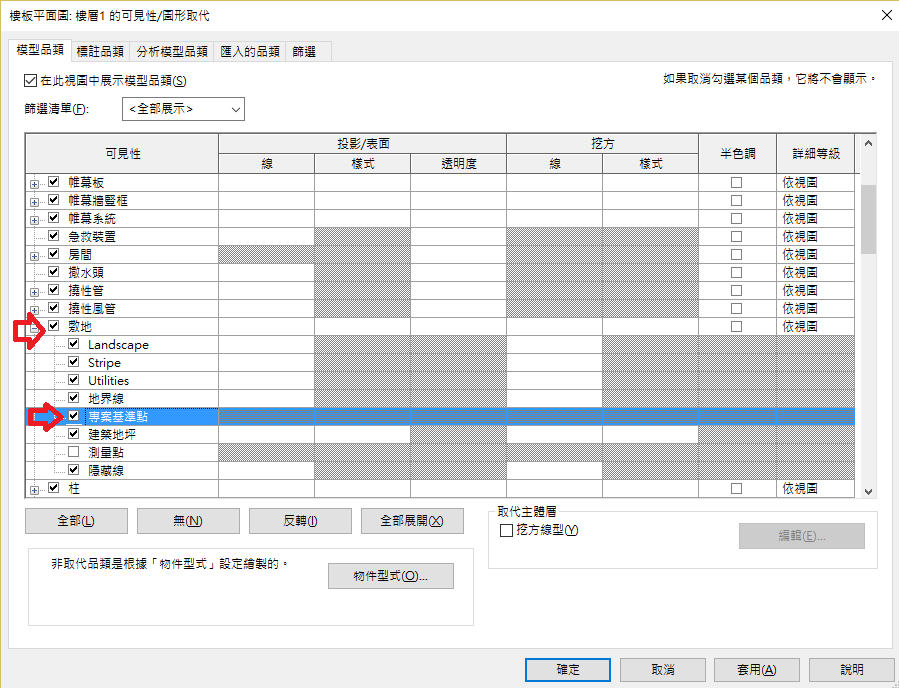

快速鍵 VG

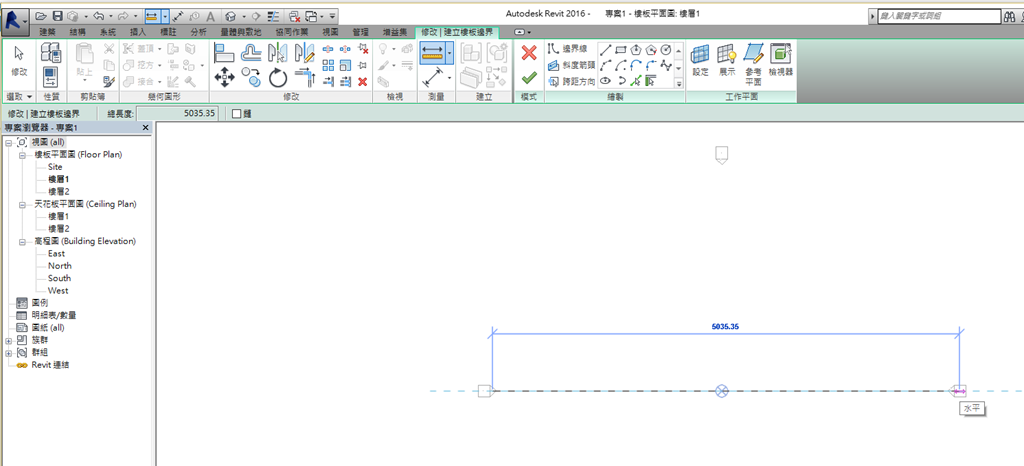

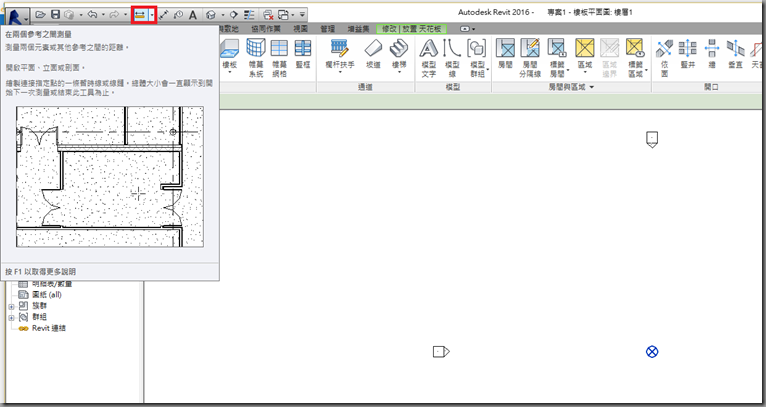

量測


水平量測


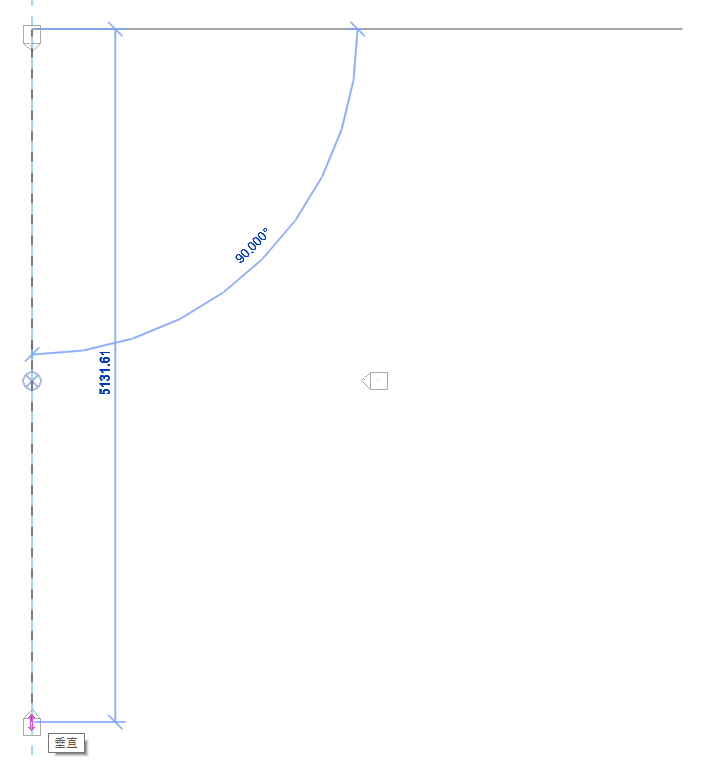

垂直量測

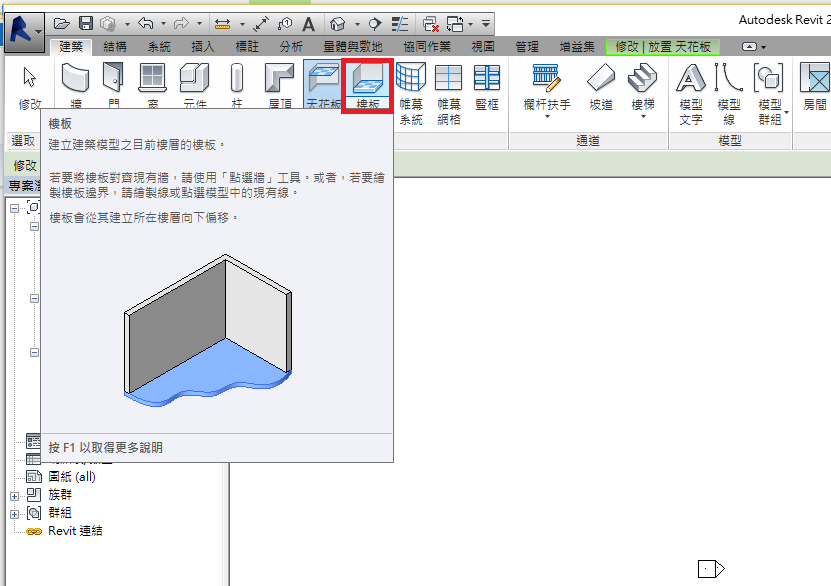

點選<樓板>

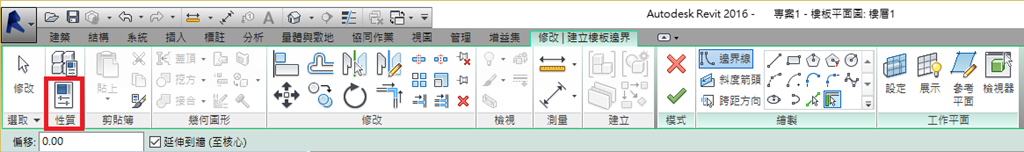

接著點選<性質>

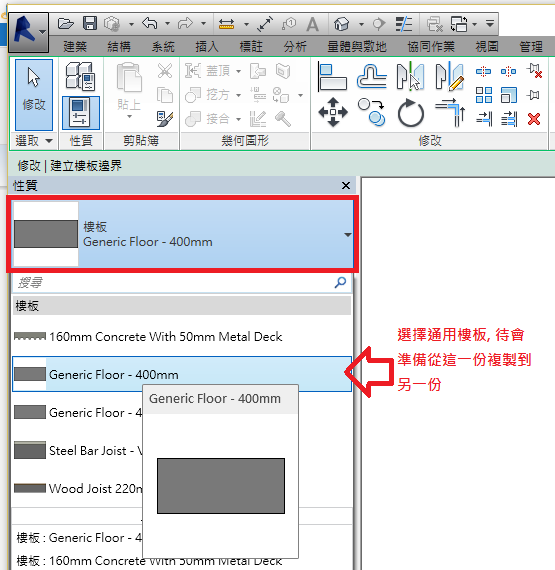

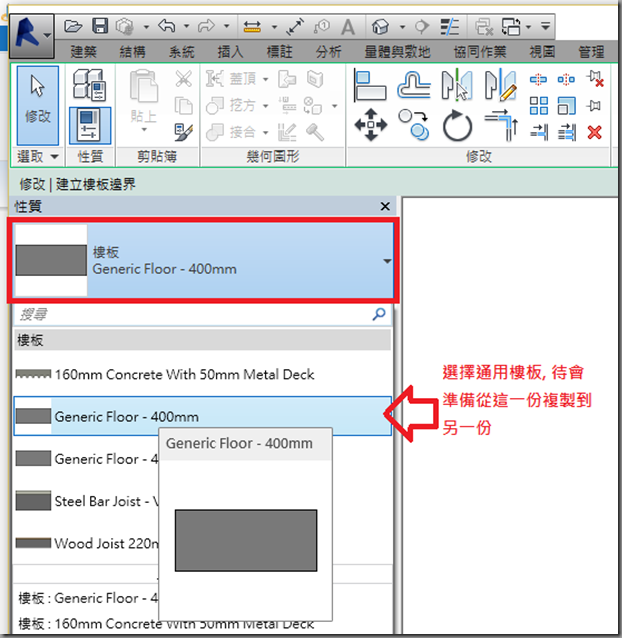

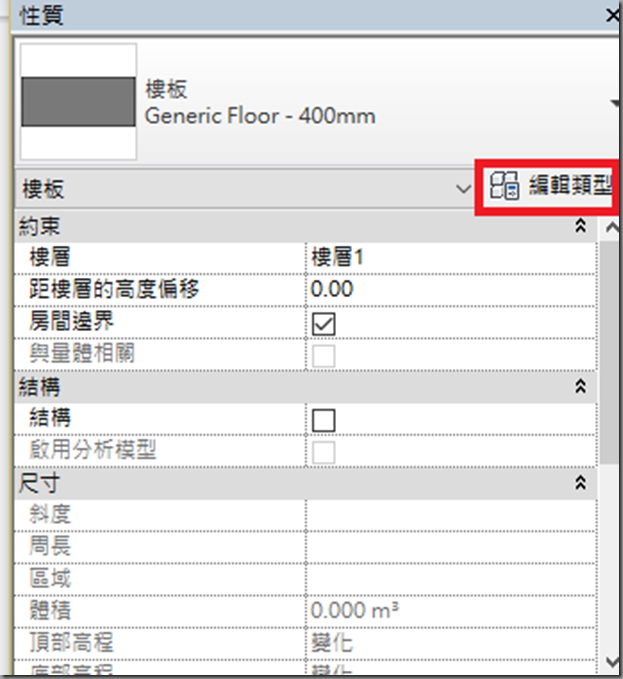

選擇<Generic Floor>後, 接著按下<編輯類型>

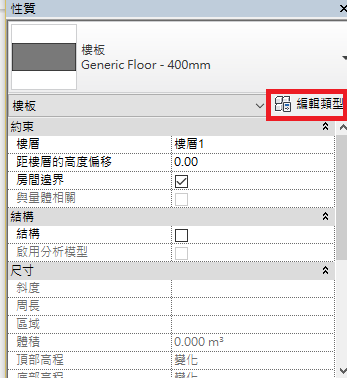

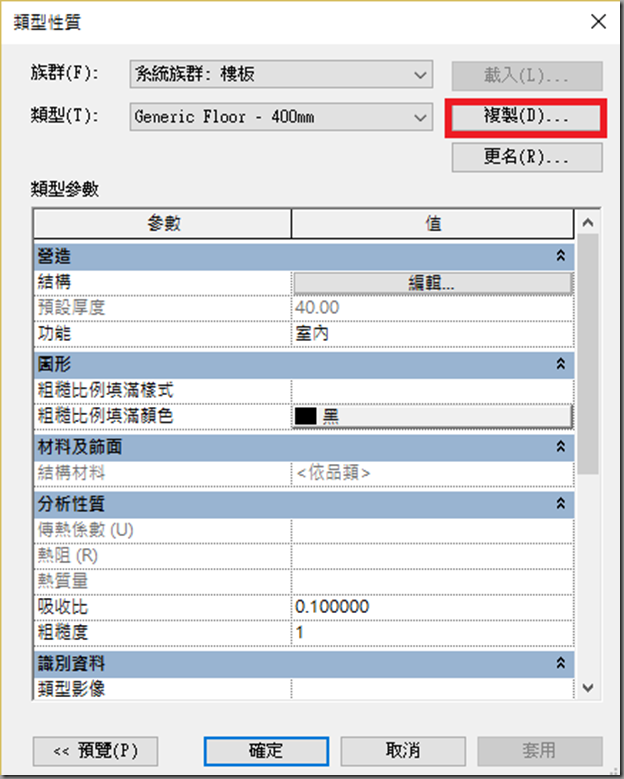

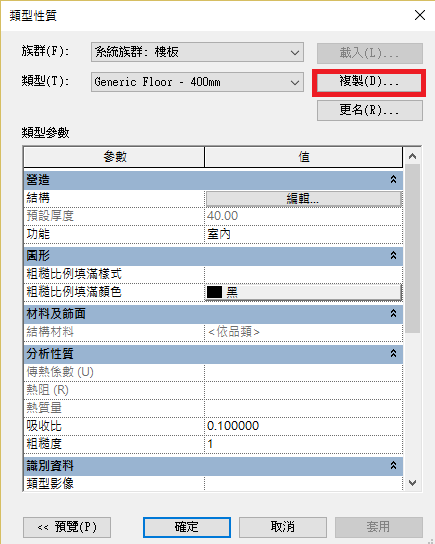

類型性質對話框點選<複製>

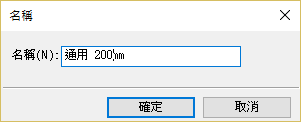

新的名稱: 通用 200mm


新增<通用200mm>後的結果


點選40.00準備編輯修改

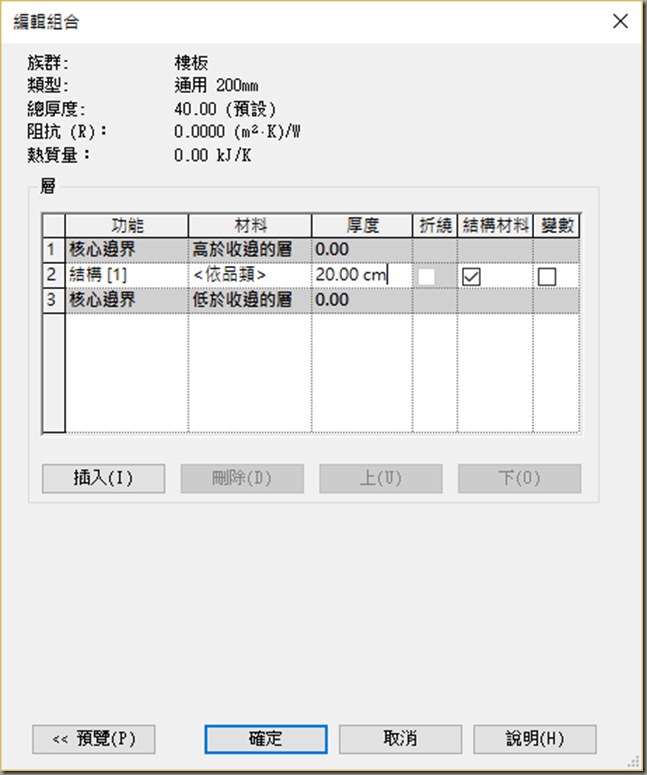

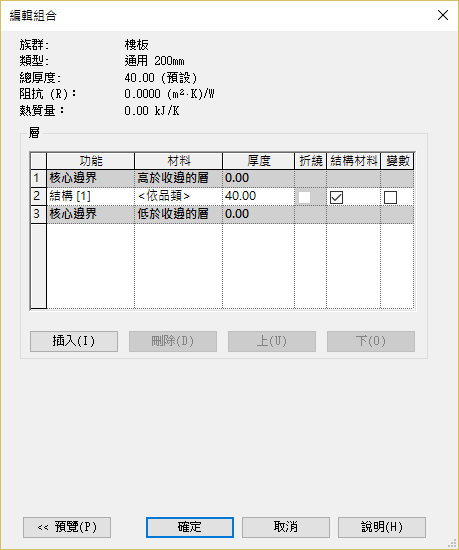

將總厚度40改成20


剛剛新增的<通用 200mm>

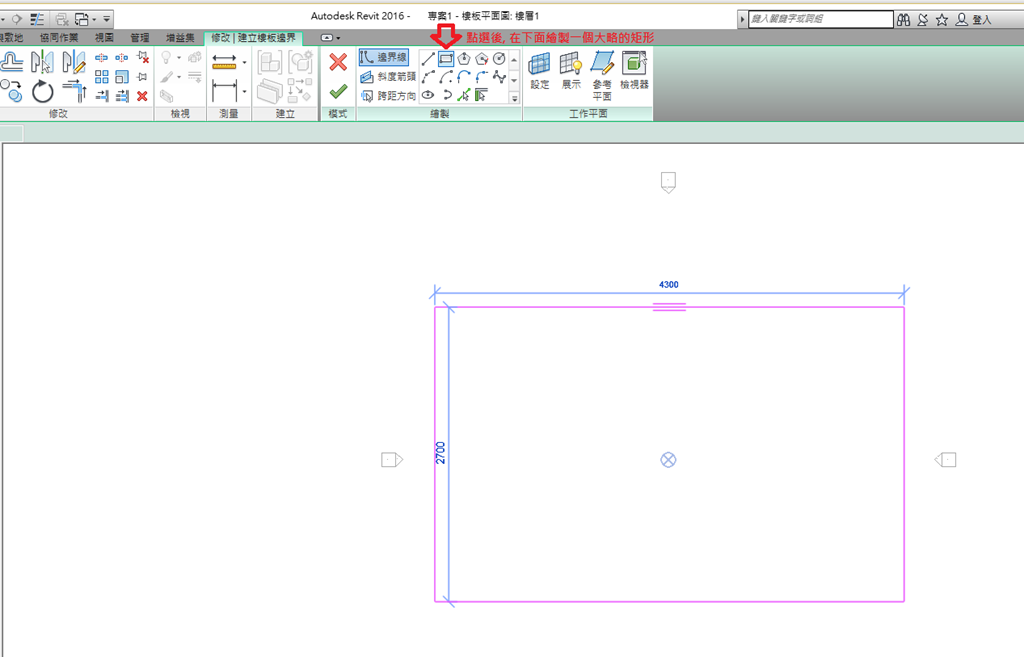

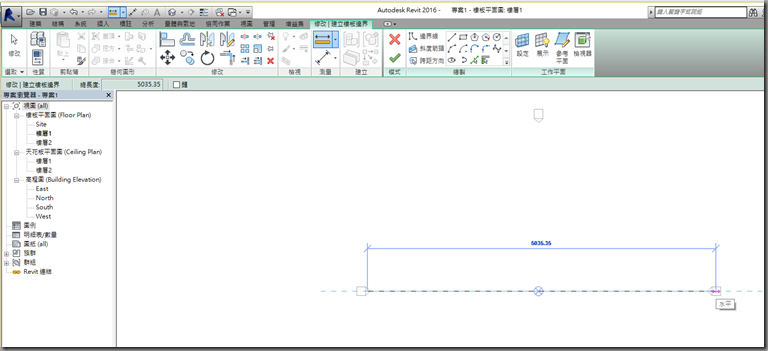

點選矩形圖案, 然後繪製一個大略的矩形


畫完後按一下<修改>, 接著點選水平尺寸, 把其數值修改成 3868

接著點選垂直尺寸, 把其數值修改成 2488

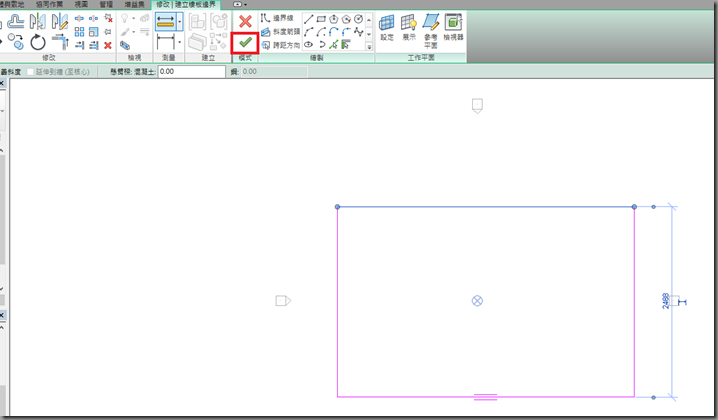

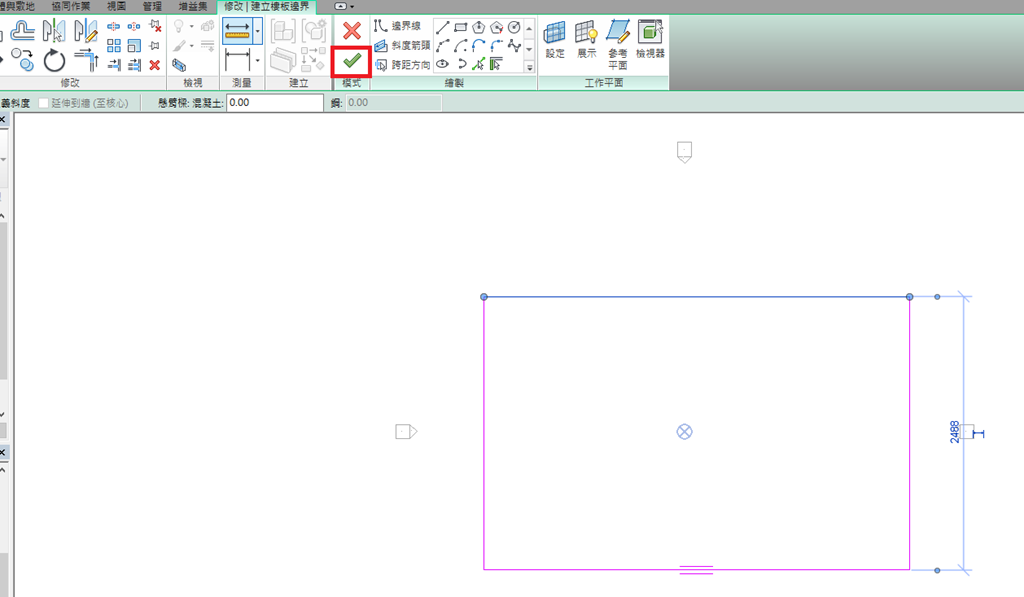

按一下綠色<打勾>按鈕, 完成編輯模式

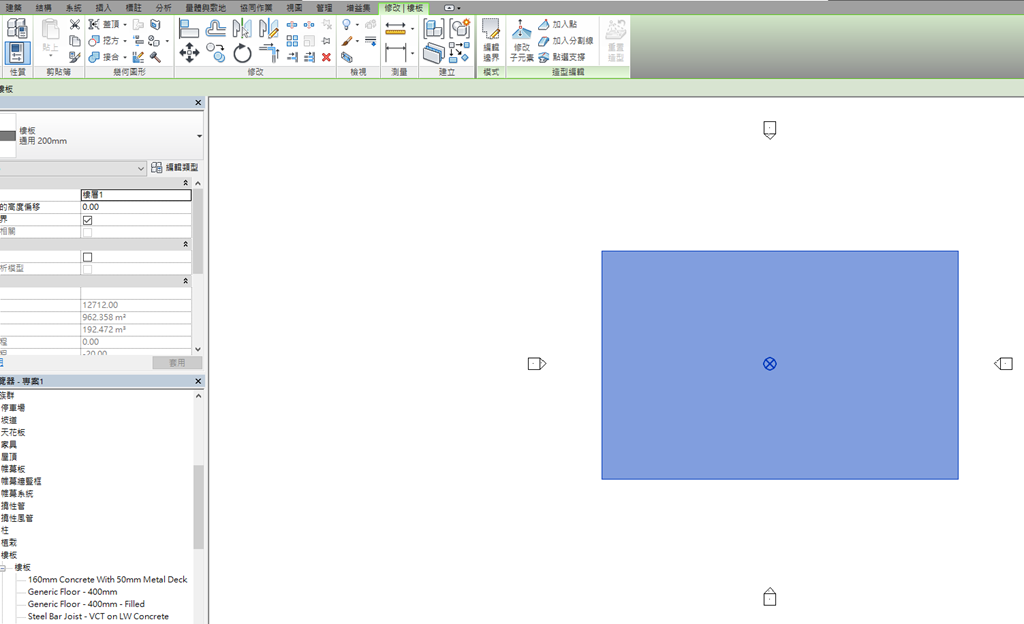

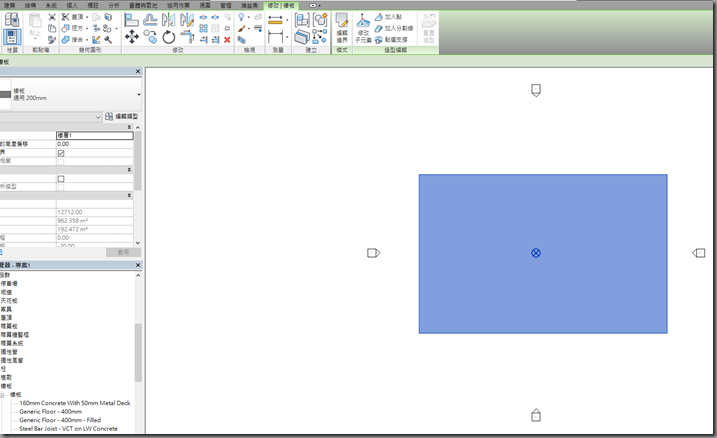

此刻, 我們完成一個3868cm x 2488cm 的樓板

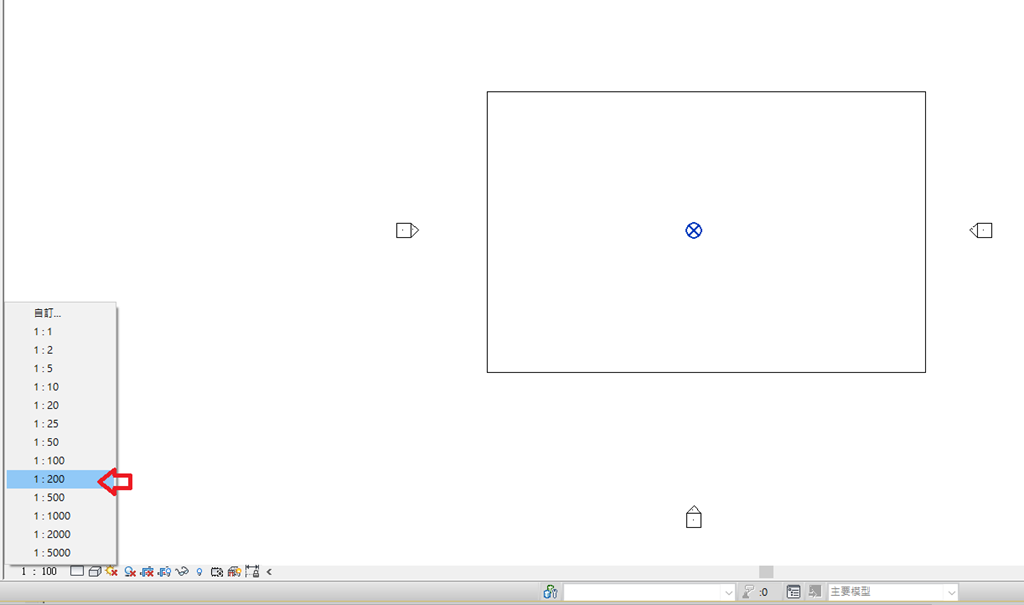

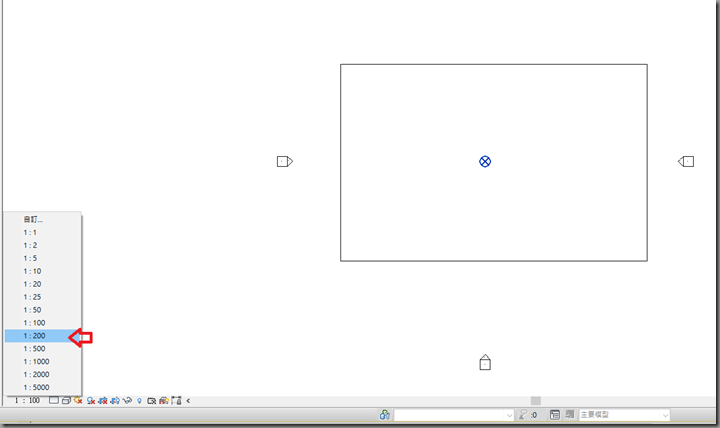

視圖比例尺1:100 修改成1:200

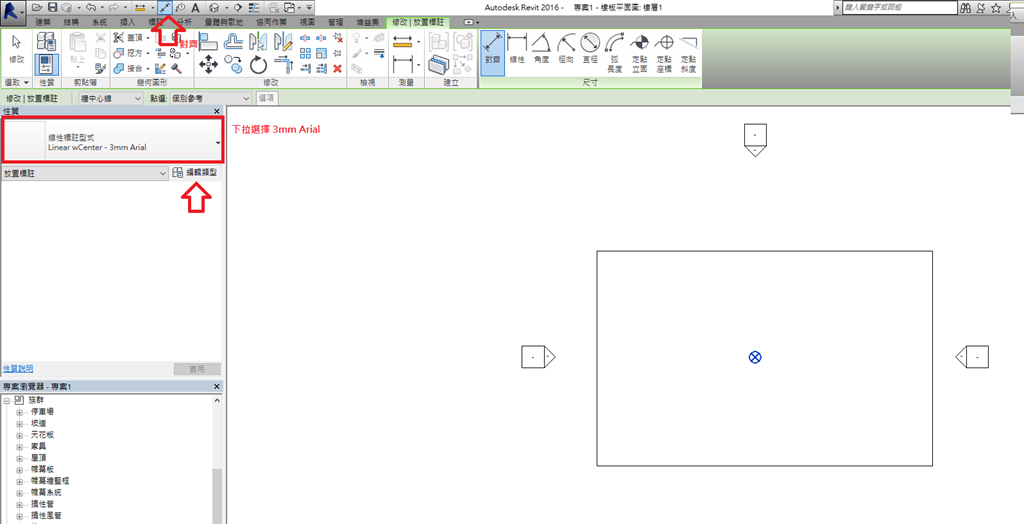

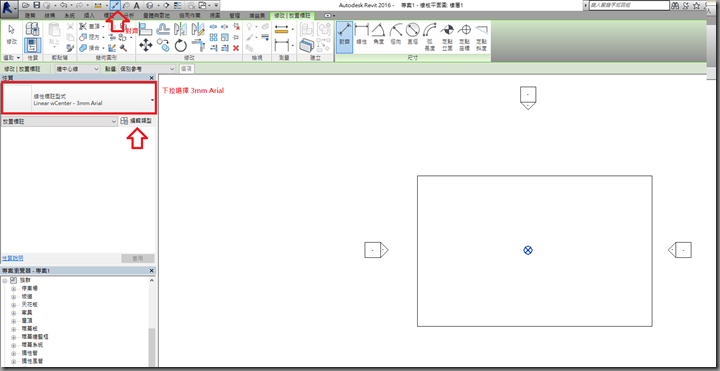

線性標註型式->接著點選<編輯類型>

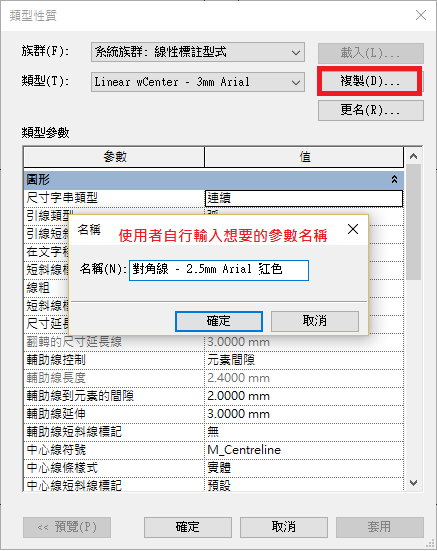

點選<複製>

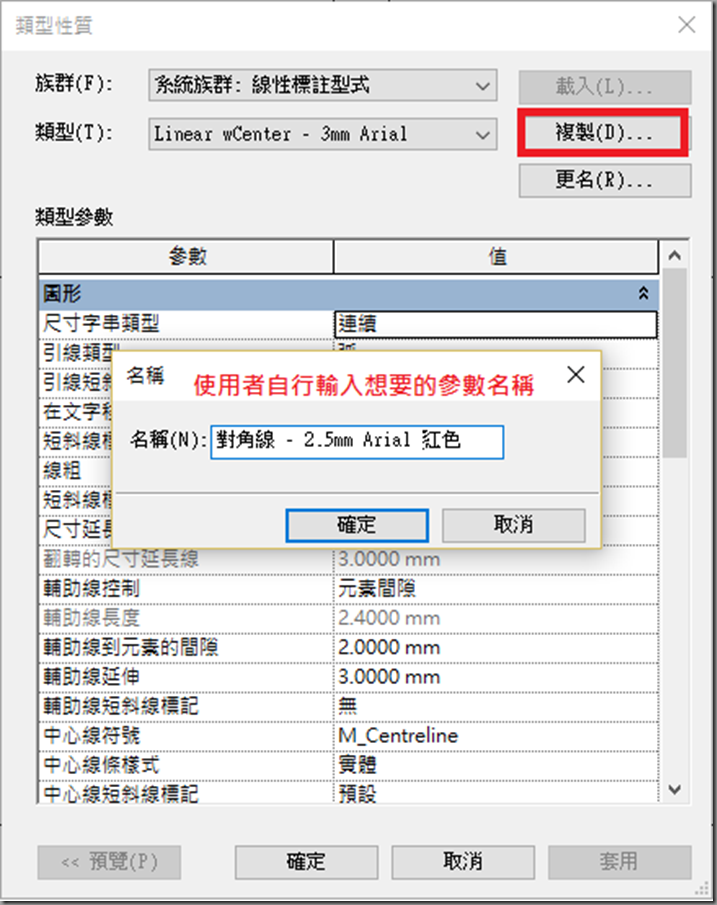

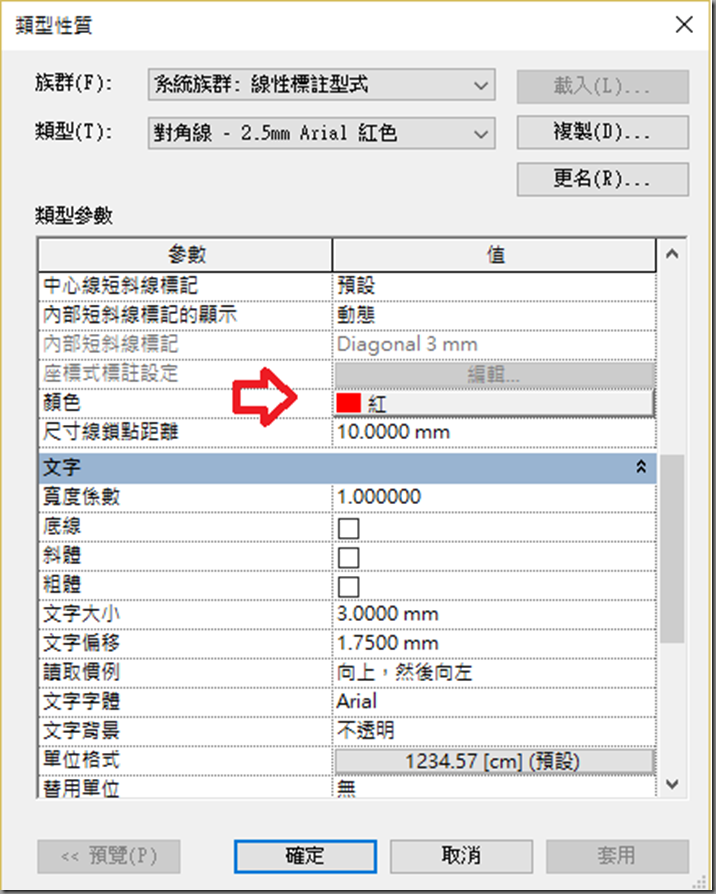

選擇<顏色>紅色, 我們完成複製標註類型原本為黑色, 新建了一個紅色的標註類型

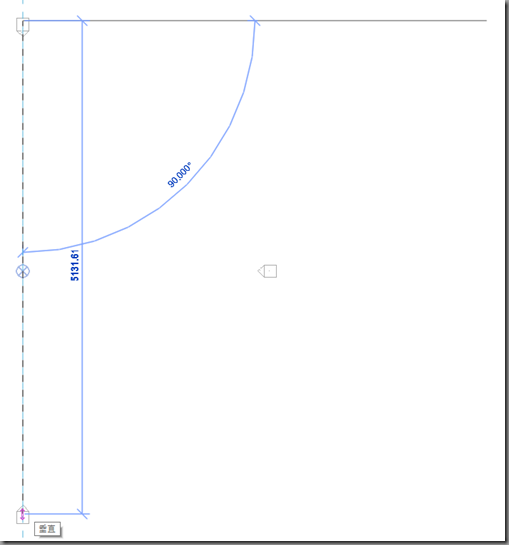

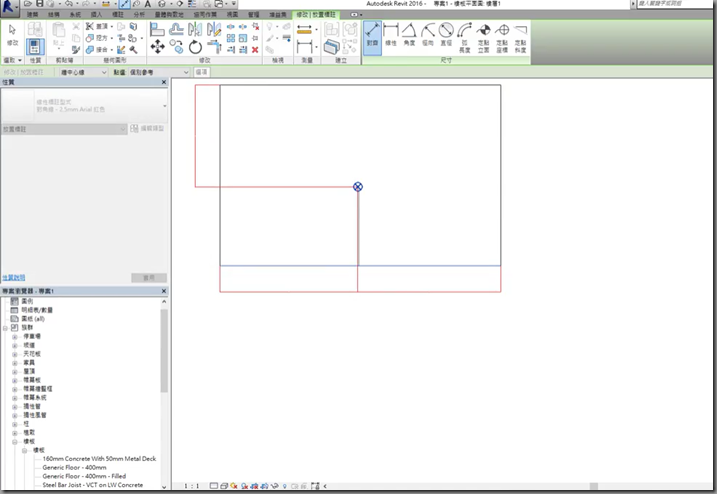

1. 滑鼠選取樓板左側線段與專案基準點

2. 滑鼠選取樓板右側線段與專案基準點

3. 滑鼠選取樓板上方線段與專案基準點

4. 滑鼠選取樓板下方線段與專案基準點

5. 選取樓板本體後, 樓板會呈現藍色, 接著修改標記的尺寸

6. 完成修改即樓板的中心點對準專案的基準點, 最後便可刪除所有用來定位的尺寸標註

影片操作: https://youtu.be/IJZB5-3pnaU

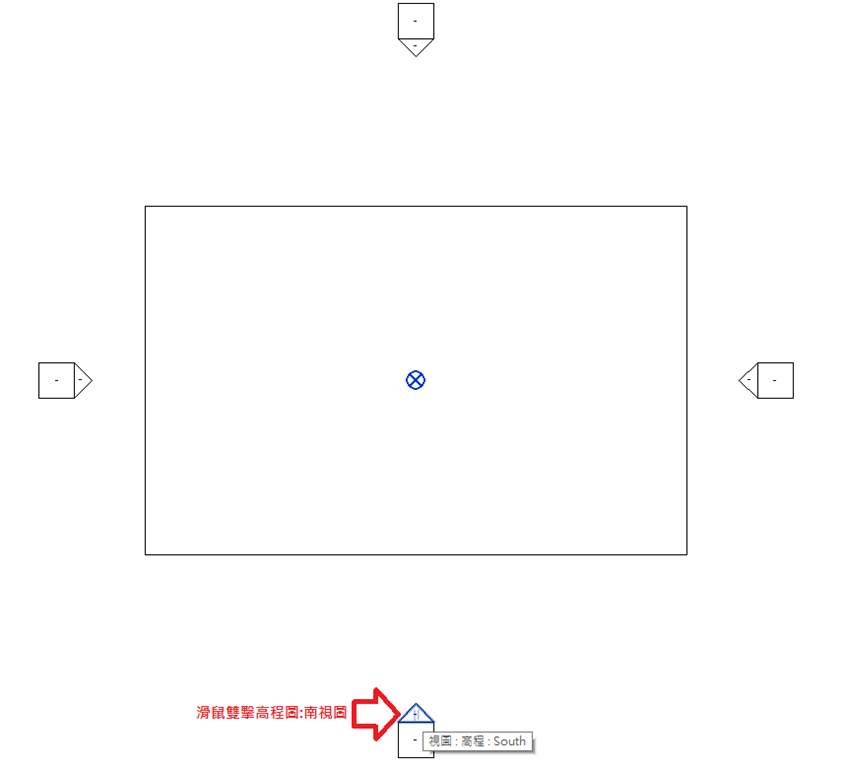

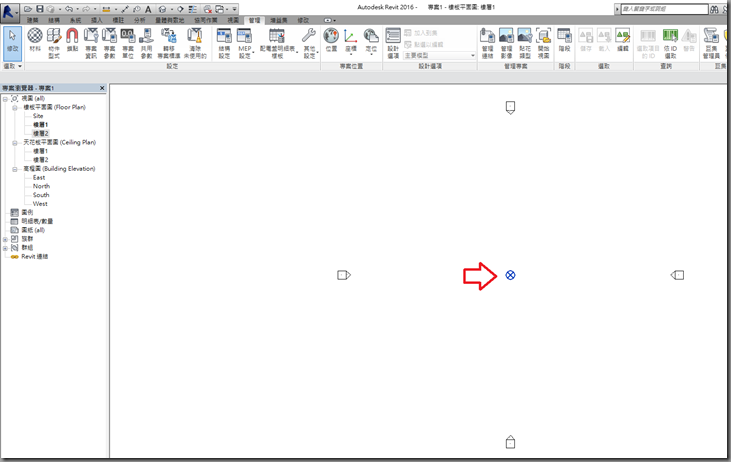

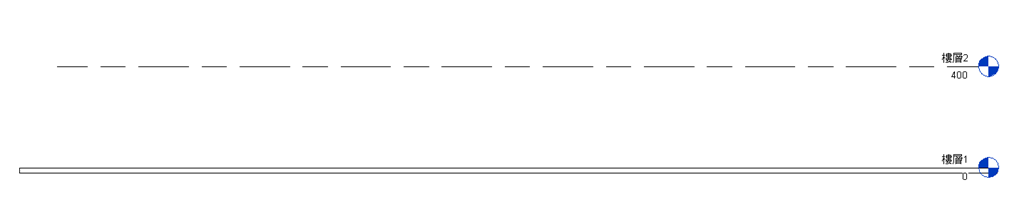

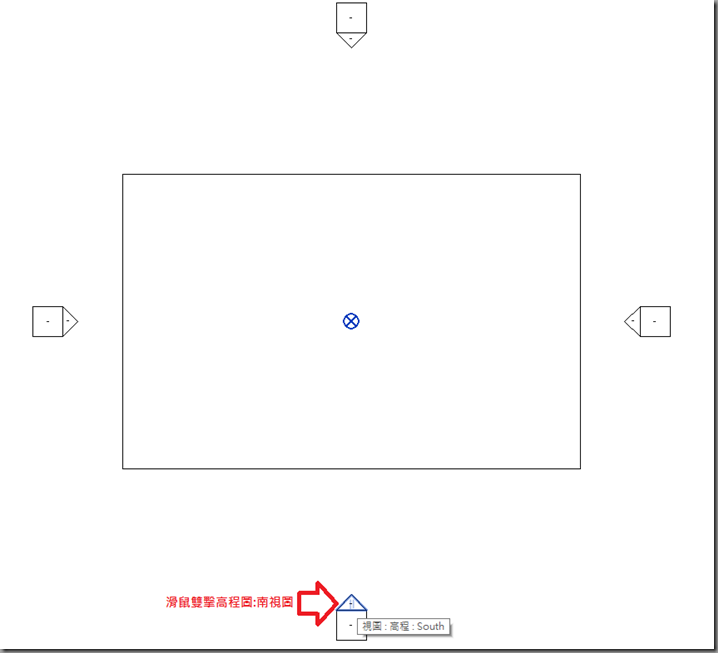

開啟高程圖<南>視圖

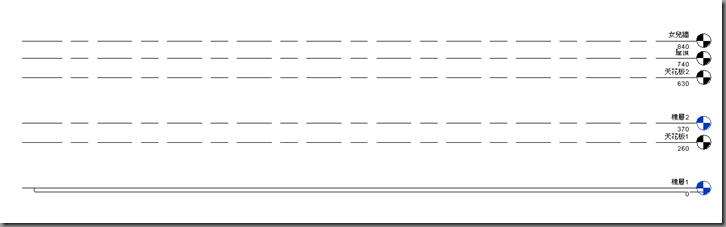

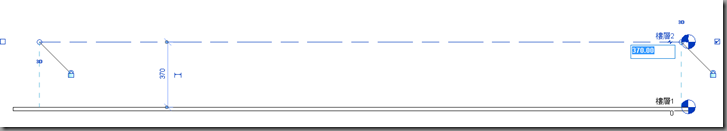

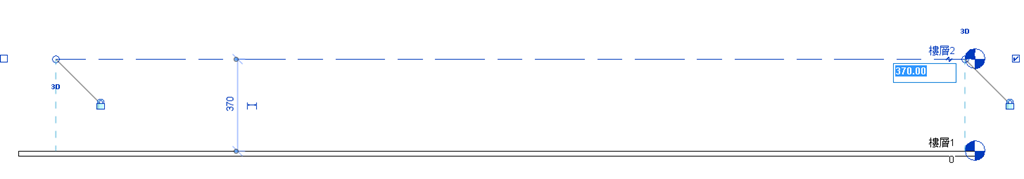

修改樓層2高度, 從400改成370 cm

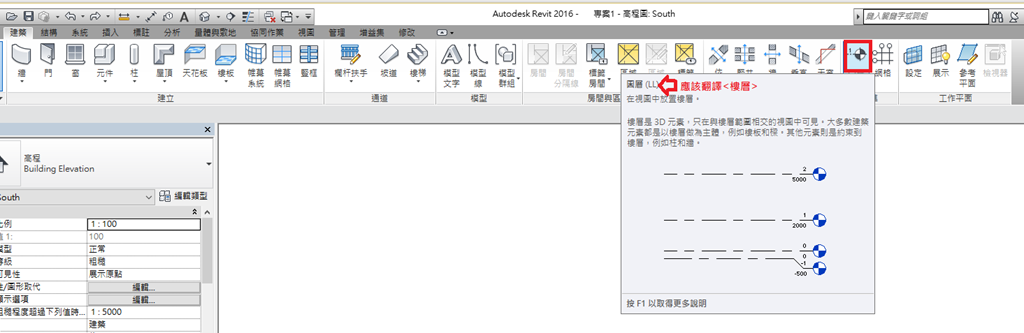

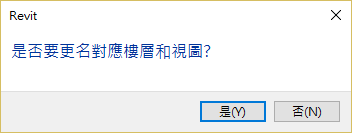

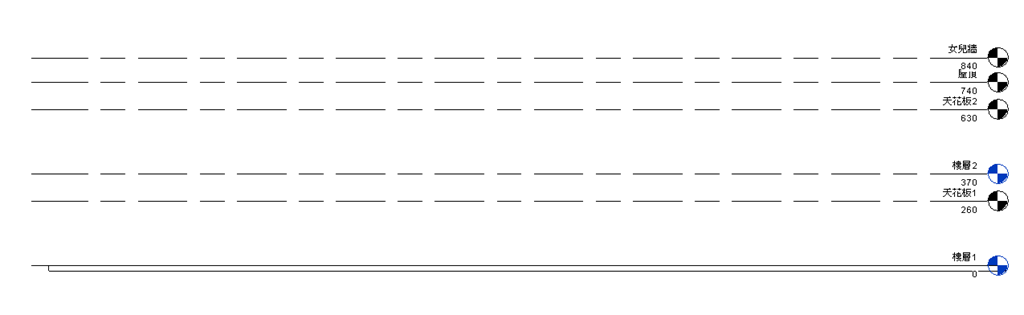

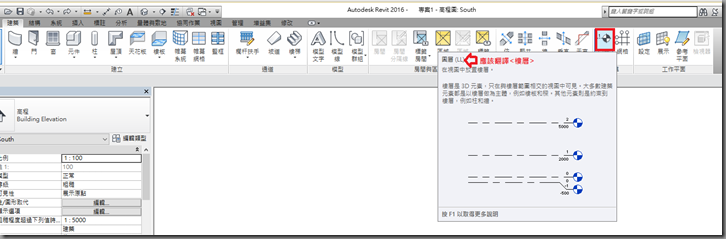

新增樓層


影片操作: Video 2016 06 23 095702 設定與新增樓層

在建立天花板1,2與女兒牆的樓層時, 取消<建立平面視圖>的設定, 高層會以<黑色>標籤, 而樓層1.2則是<藍色>標籤;

主要差別在於前者僅做高度參考, 後者則是可以建立平面視圖的樓層
