滑鼠點擊pylon IP Configurator

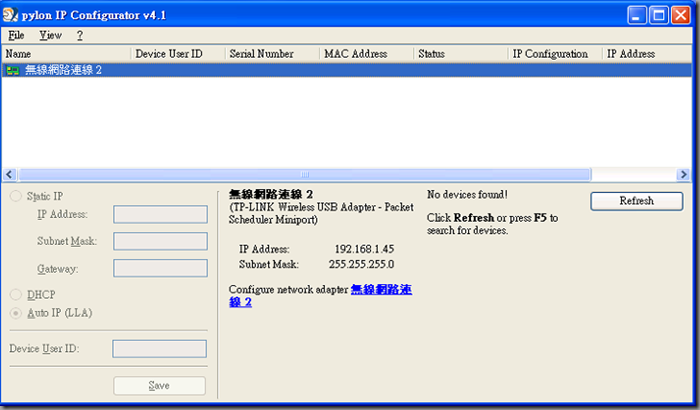

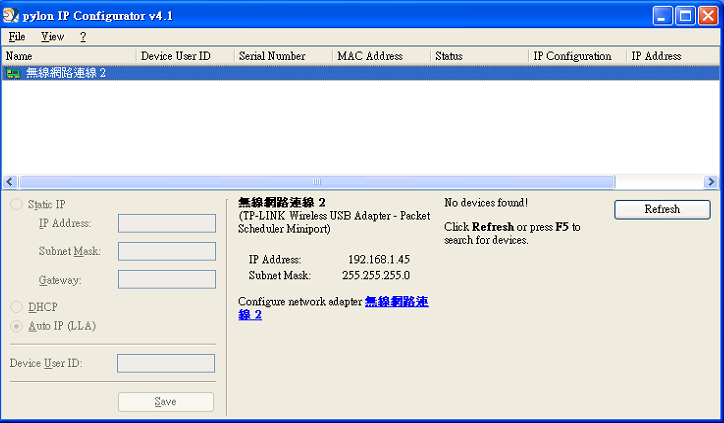

開啟後畫面如下


接著接上第一組CCD, 滑鼠點擊Refresh按鈕

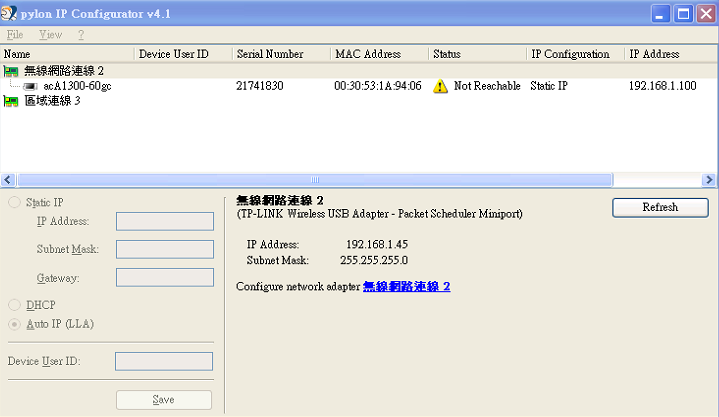

抓到第一組攝影機acA1300-60gc, Serial Number 21741830

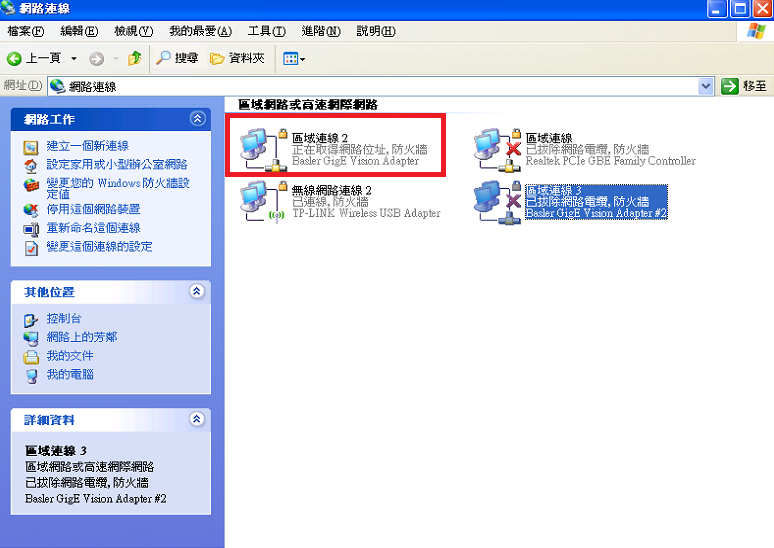

控制台->網路連線

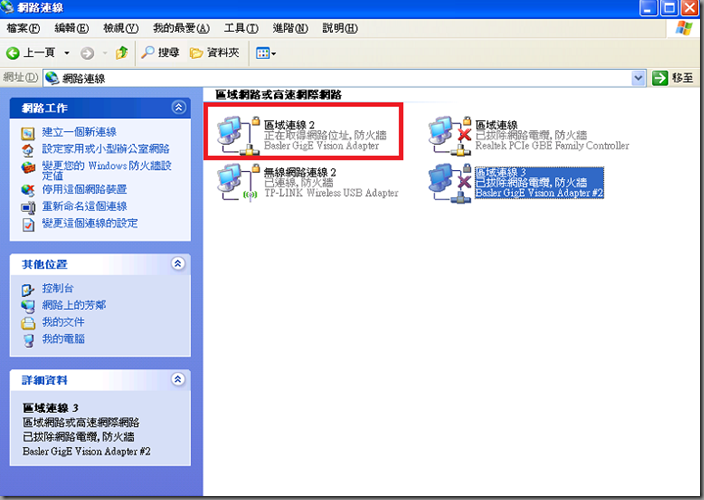

剛接上攝影機的時候, 該區域網路會顯示”正在取得網路位址

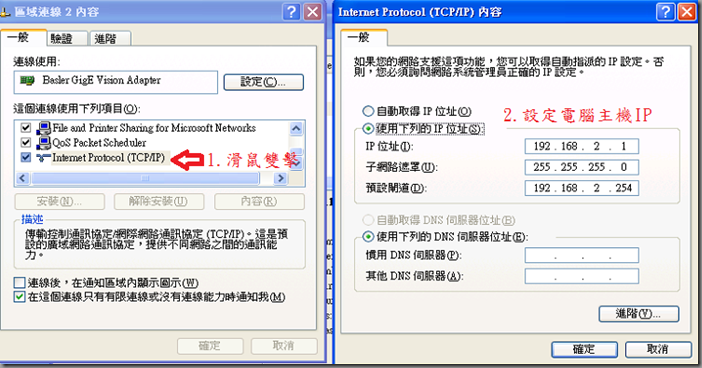

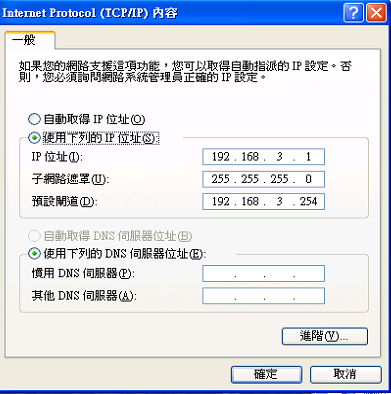

設定電腦主機在區域網路連線2的IP設定

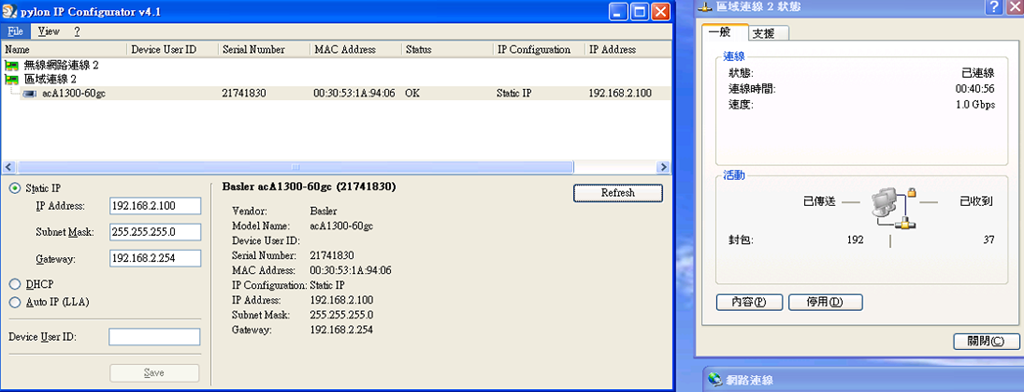

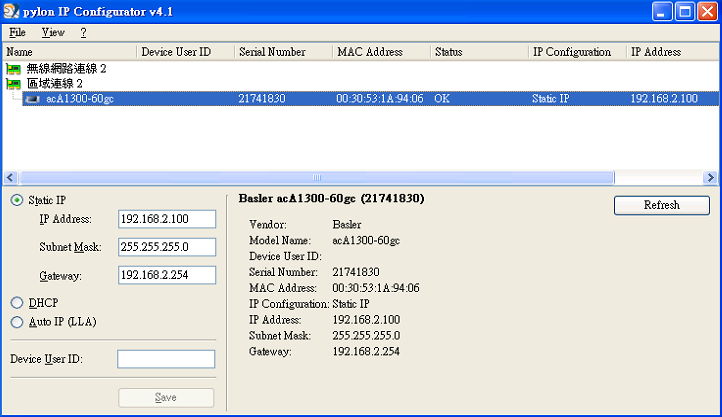

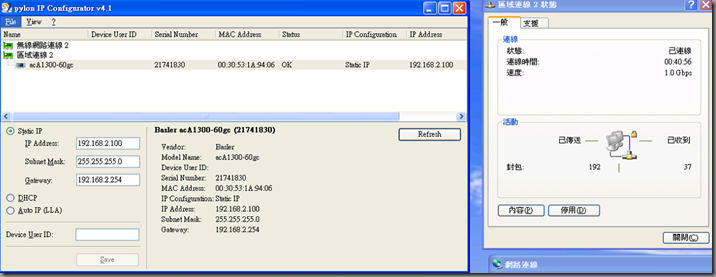

更新第一組攝影機靜態IP, 設定如下


每次按Refresh, 區域連線2已傳送和已收到的封包數量會增加, 意味著連線設定OK

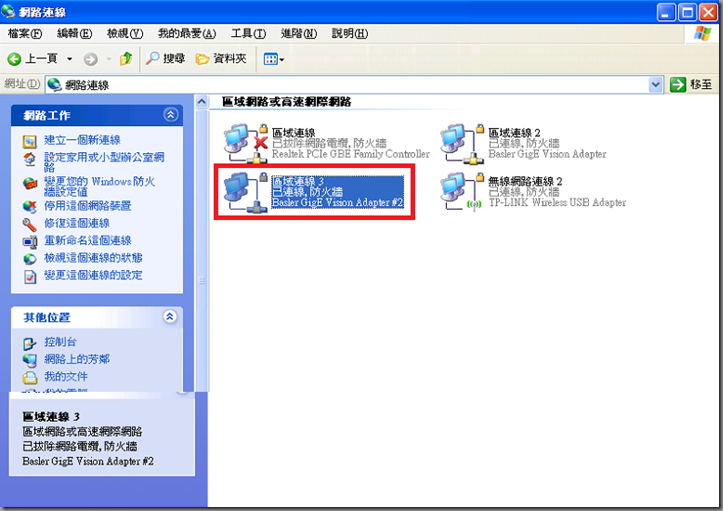

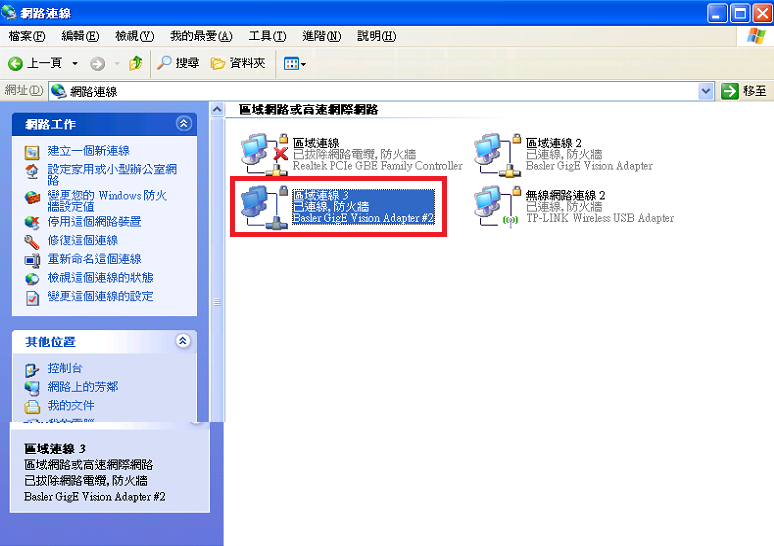

繼續接上第二組攝影機的, 該區域網路會顯示”正在取得網路位址”, 抓到後顯示已連線

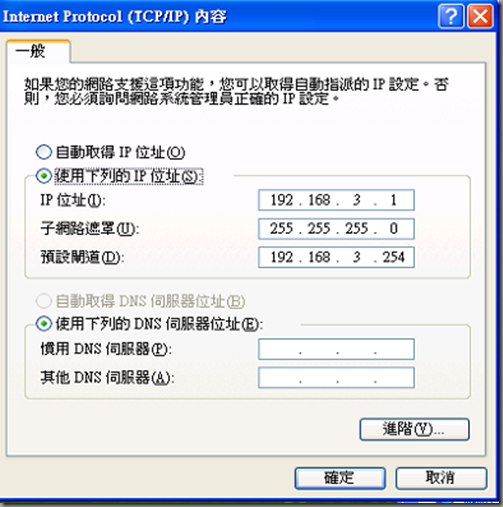

同上, 設定電腦主機在區域網路連線3的IP設定


回到pylon IP Configurator

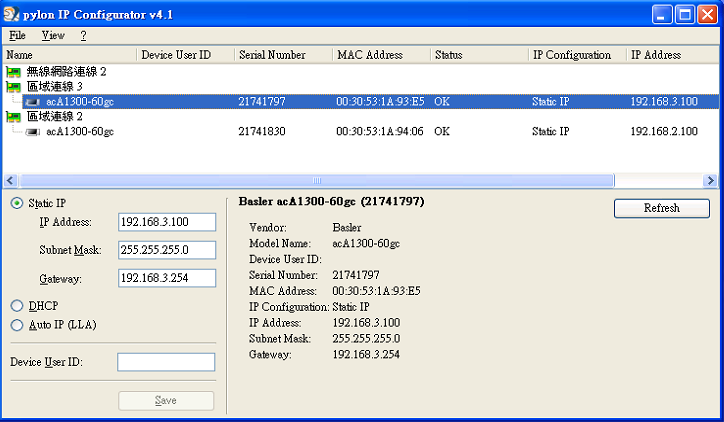

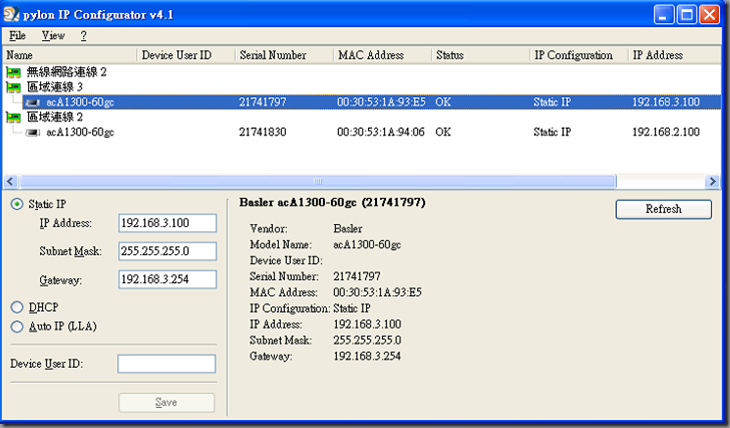

接著, 繼續設定第二支攝影機


==========================================================

以上設定完成後, 開啟pylon Viewer

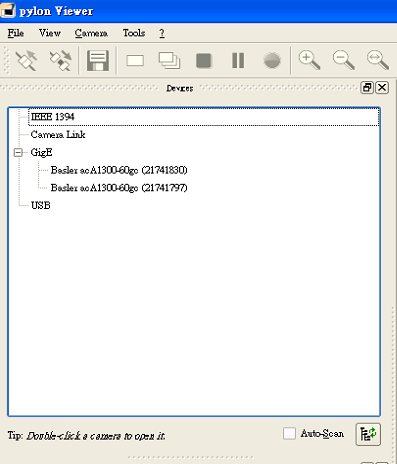

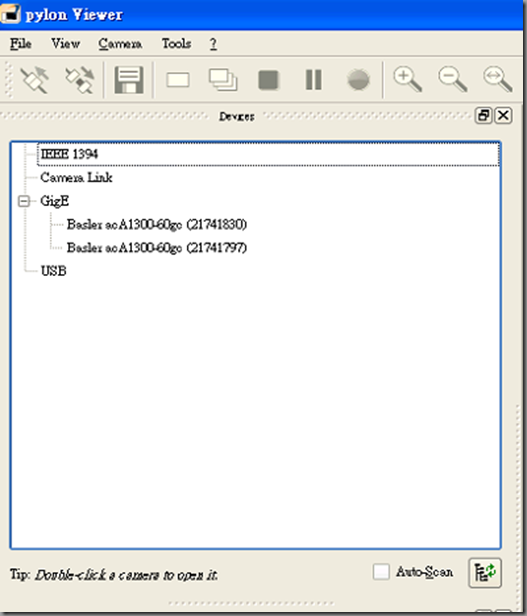

進入程式後, 應該可以看到剛才新增的兩支攝影機

()內為攝影機的序號

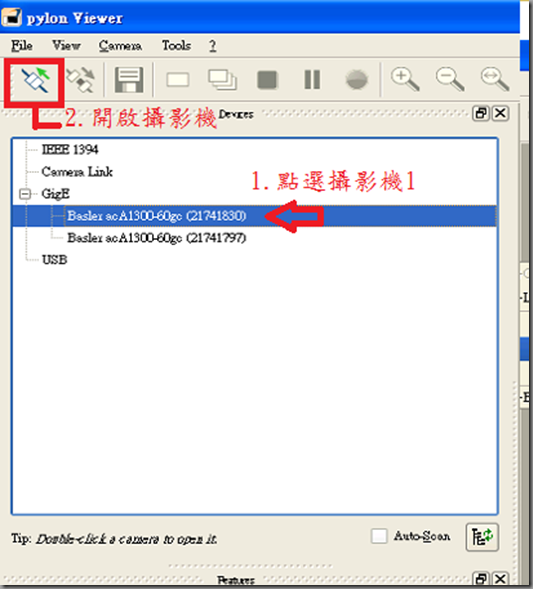

開啟攝影機

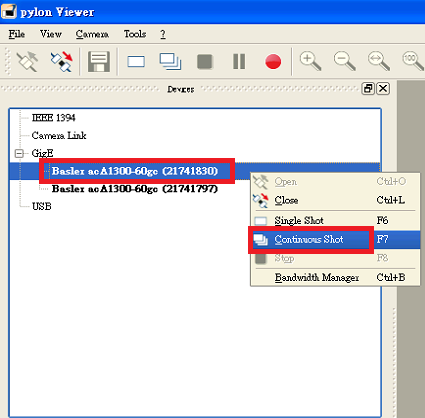

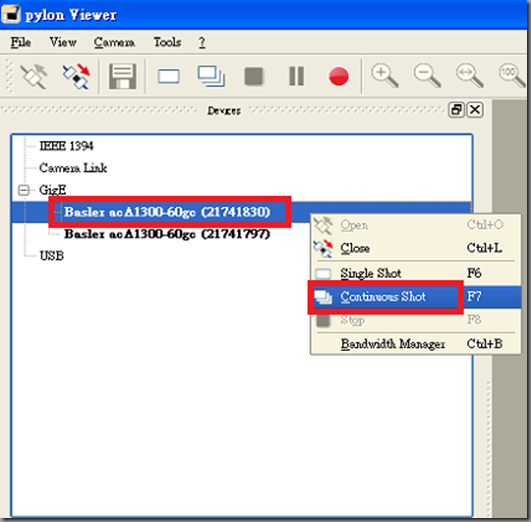

滑鼠點擊第一組攝影機, 按滑鼠右鍵點選[Continuous Shot)
