專案名稱: SpeedUpPixelAcess

Mask: 通常為一張黑白圖片,也就是二值化圖片,用來擷取感興趣的物件(如膚色偵測)或是圖形去背

利用這些黑白的圖片跟原始圖片做對應,白色255的部份為顯示出來的區域,黑色為0的部份為不顯示出來的區域,

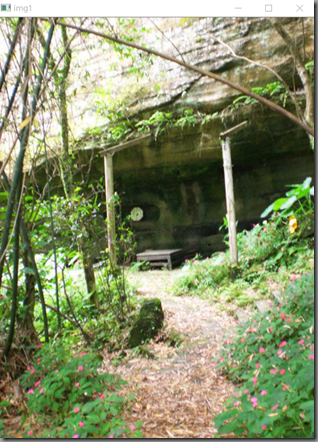

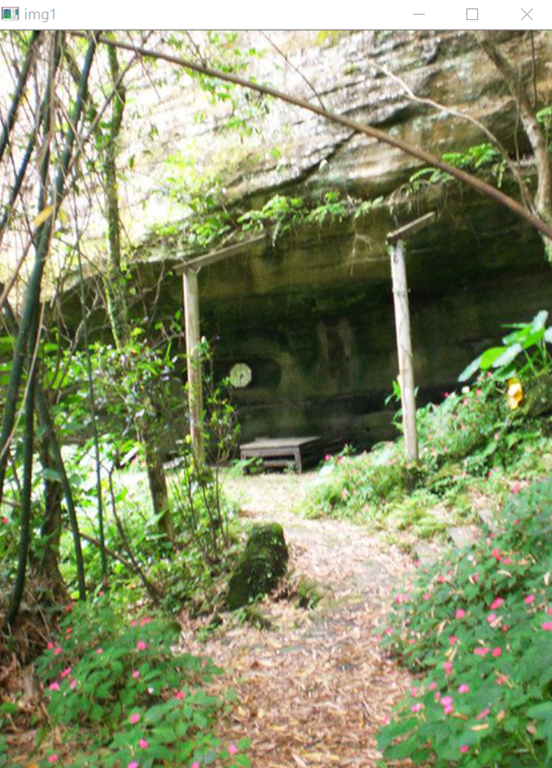

讀入一張彩色影像img1

讀入一張遮罩影像mask

將img1套用遮罩mask, 可以得到結果影像img2

其中來源影像和遮罩影像大小必須一樣


            using (OpenFileDialog ofd = new OpenFileDialog())
            {
                if (ofd.ShowDialog() == System.Windows.Forms.DialogResult.OK)
                {
                    Mat img1 = CvInvoke.Imread(ofd.FileName, LoadImageType.Color);
                    Size sz = img1.Size;
                    Mat img2 = new Mat(sz, DepthType.Cv8U, 3);
                    if (ofd.ShowDialog() == System.Windows.Forms.DialogResult.OK)
                    {
                        Mat mask = CvInvoke.Imread(ofd.FileName, LoadImageType.Grayscale);
                        try
                        {
                            //CvInvoke.cvCopy(img1, img2, mask);
                            img1.CopyTo(img2, mask);
                        }
                        catch (Exception exception)
                        {
                            MessageBox.Show(exception.Message);
                        }
                        CvInvoke.Imshow("img1", img1);
                        CvInvoke.Imshow("mask", mask);

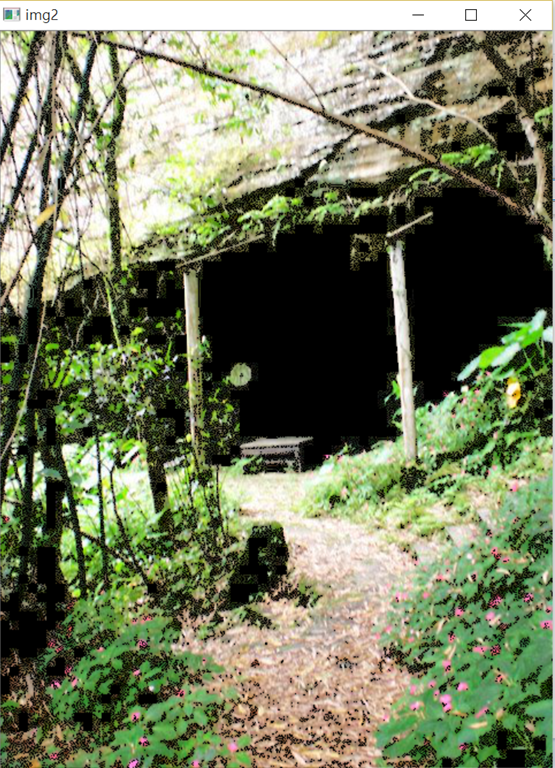

                        CvInvoke.Imshow("img2", img2);
                    }
                }

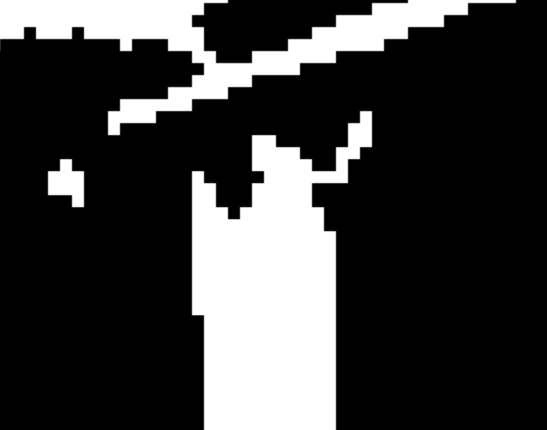

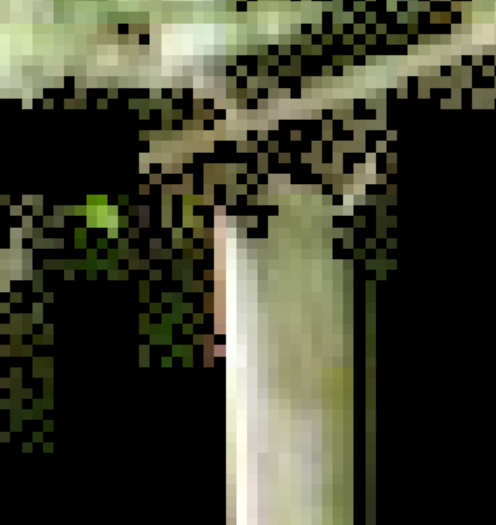

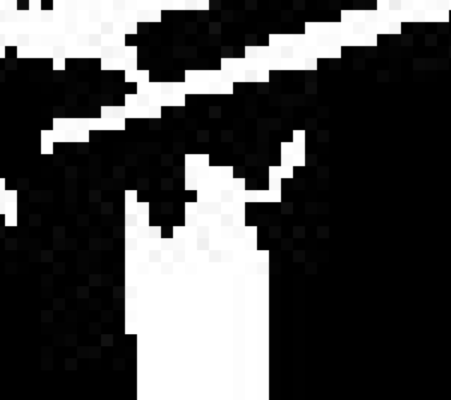

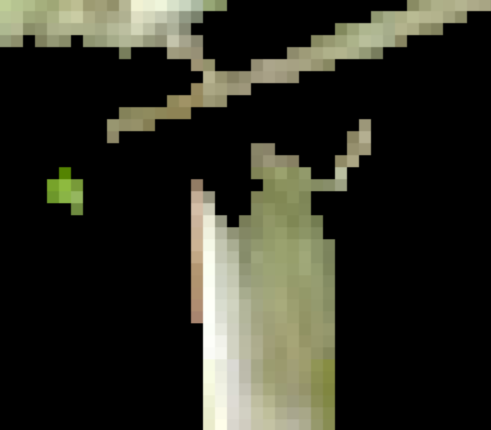

放大觀察mask和img2, 發現mask並非單純黑白圖, 而是灰階圖(0~255),

因此mask和img2兩張對不起來

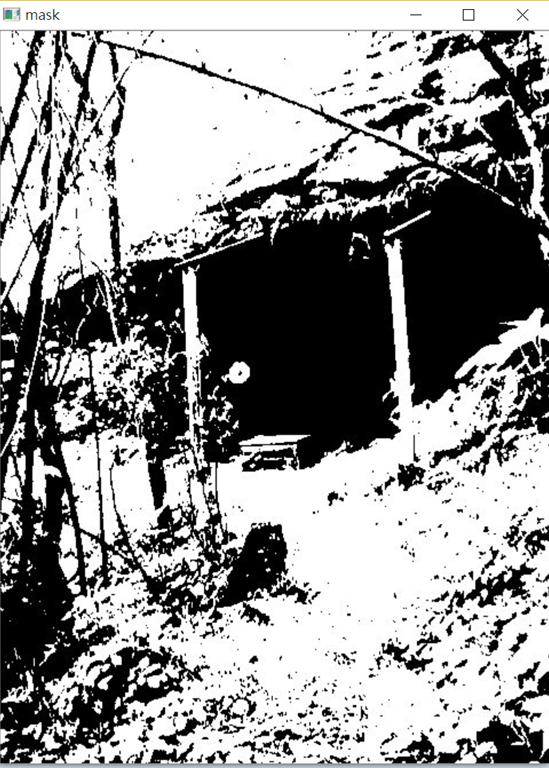

將mask進行二值化

CvInvoke.Threshold(mask, mask, 0, 255, ThresholdType.Binary);

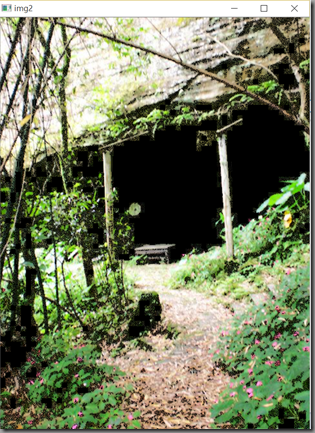

img1.CopyTo(img2, mask);

========================================

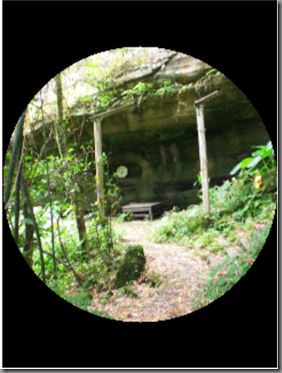

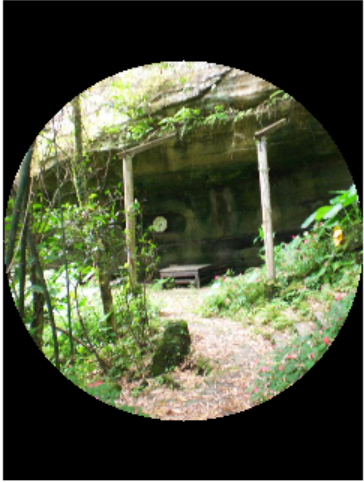

CvInvoke.Circle Method

using (OpenFileDialog ofd = new OpenFileDialog())
           {
               if (ofd.ShowDialog() == System.Windows.Forms.DialogResult.OK)
               {
                   Mat img1 = CvInvoke.Imread(ofd.FileName, LoadImageType.Color);
                   Size sz = img1.Size;
                   Mat mask = new Mat(sz, DepthType.Cv8U, 1);
                   Mat img2 = new Mat(sz, DepthType.Cv8U, 3);
                   Point center = new Point(sz.Width/2, sz.Height/2);      // 圓形遮罩中心
                   int radius = Math.Min(sz.Width, sz.Height)/2;             // 圓形遮罩半徑大小
                   MCvScalar color =  new MCvScalar(255, 255, 255);    // 遮罩顏色
                   //CvInvoke.Circle(mask, center, radius, color, -1, Emgu.CV.CvEnum.LineType.AntiAlias, 0);
                   CvInvoke.Circle(mask, center, radius, color, -1);
                   img1.CopyTo(img2, mask);
                   imageBox1.Image = img1;
                   imageBox2.Image = mask;
                   imageBox3.Image = img2;
               }
           }

========================================

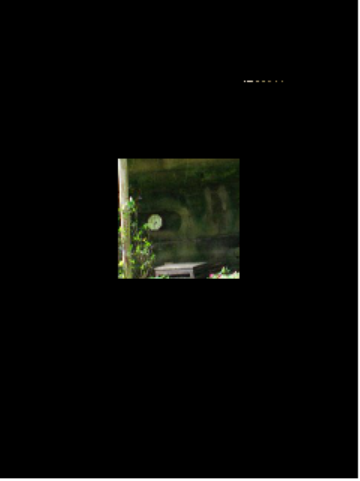

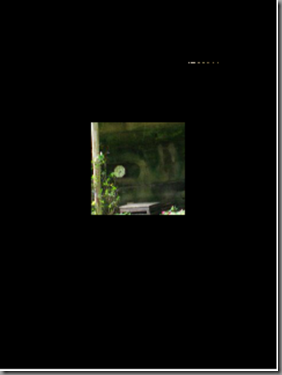

CvInvoke.Rectangle Method

using (OpenFileDialog ofd = new OpenFileDialog())
            {
                if (ofd.ShowDialog() == System.Windows.Forms.DialogResult.OK)
                {
                    Mat img1 = CvInvoke.Imread(ofd.FileName, LoadImageType.Color);
                    Size sz = img1.Size;
                    Mat mask = new Mat(sz, DepthType.Cv8U, 1);
                    Mat img2 = new Mat(sz, DepthType.Cv8U, 3);
                    Point topLeftPoint = new Point(sz.Width / 3, sz.Height / 3);// 矩形遮罩左上角
                    int wid = Math.Min(sz.Width, sz.Height) / 3;                // 矩形遮罩半徑大小
                    MCvScalar color = new MCvScalar(255, 255, 255);             // 遮罩顏色
                    //CvInvoke.Circle(mask, center, radius, color, -1, Emgu.CV.CvEnum.LineType.AntiAlias, 0);
                    Rectangle rect = new Rectangle(topLeftPoint, new Size(wid, wid) );
                    CvInvoke.Rectangle(mask, rect, color, -1);
                    //CvInvoke.Circle(mask, center, radius, color, -1);
                    img1.CopyTo(img2, mask);
                    imageBox1.Image = img1;
                    imageBox2.Image = mask;
                    imageBox3.Image = img2;
                }
            }

========================================

Image<Bgr, byte> m_img1 = null;
Image<Gray, byte> m_mask;
Image<Bgr, byte> m_img2 = null;

bool m_imgLoaded = false;

Bgr lower = new Bgr(0, 0, 0);
Bgr higher = new Bgr(255, 255, 255);

利用InRange自動產生遮罩m_mask,

來源影像(m_img1)套用遮罩後得到結果影像(m_img2)

private void InRangeSub()
{
    if (m_imgLoaded == false) return;
    //CvInvoke.InRange(m_img, lower, higher, m_mask);
    m_mask = m_img1.InRange(lower, higher);
    m_img2 = m_img1.Copy(m_mask);
    imageBox2.Image = m_mask;
    imageBox3.Image = m_img2;
}

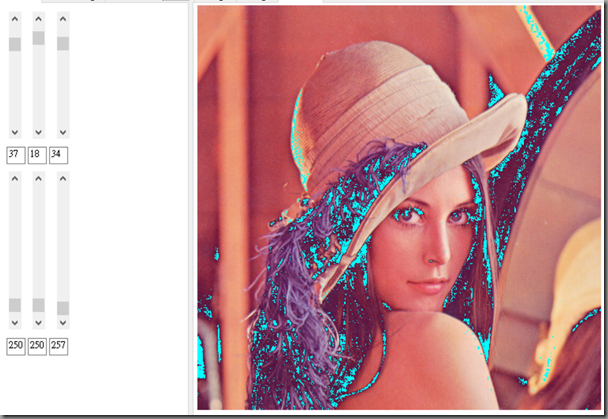

或是也可以將範圍內的遮罩m_mask或是m_mask.Not()塗上特定顏色

像是這篇

Replace a range of colors with a specific color

private void InRangeSub()
{
    if (m_imgLoaded == false) return;
    //CvInvoke.InRange(m_img, lower, higher, m_mask);
    m_mask = m_img1.InRange(lower, higher);
    m_img2 = m_img1.Copy(m_mask);
    m_img2.SetValue(new Bgr(255, 255, 0), m_mask.Not());
    imageBox2.Image = m_mask;
    imageBox3.Image = m_img2;
}

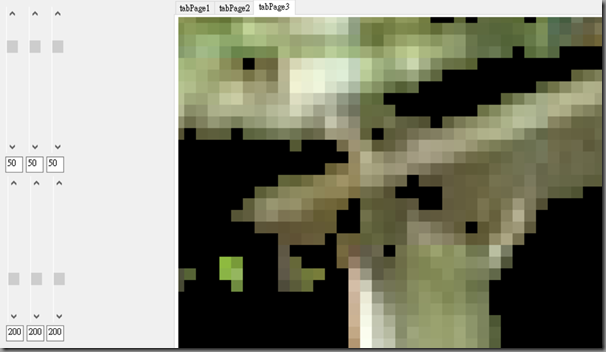

vScrollBar的顏色上下限程式如下:

private void vScrollBar1_ValueChanged(object sender, EventArgs e)
     {
         textBox1.Text = vScrollBar1.Value.ToString();
         lower.Red = Convert.ToInt16(textBox1.Text);
         InRangeSub();
     }

     private void vScrollBar2_ValueChanged(object sender, EventArgs e)
     {
         textBox2.Text = vScrollBar2.Value.ToString();
         lower.Green = Convert.ToInt16(textBox2.Text);
         InRangeSub();
     }

     private void vScrollBar3_ValueChanged(object sender, EventArgs e)
     {
         textBox3.Text = vScrollBar3.Value.ToString();
         lower.Blue = Convert.ToInt16(textBox3.Text);
         InRangeSub();
     }

     private void vScrollBar4_ValueChanged(object sender, EventArgs e)
     {
         textBox4.Text = vScrollBar4.Value.ToString();
         higher.Red = Convert.ToInt16(textBox4.Text);
         InRangeSub();
     }

     private void vScrollBar5_ValueChanged(object sender, EventArgs e)
     {
         textBox5.Text = vScrollBar5.Value.ToString();
         higher.Green = Convert.ToInt16(textBox5.Text);
         InRangeSub();
     }

     private void vScrollBar6_ValueChanged(object sender, EventArgs e)
     {
         textBox6.Text = vScrollBar6.Value.ToString();
         higher.Blue = Convert.ToInt16(textBox6.Text);
         InRangeSub();
     }

============================================

如果要將rectangle ROI旋轉一個角度, 有辦法做到嗎?

回答這個問題可以先想一個更簡單的問題, 如何旋轉一張影像?

可以參考這篇OpenCV: how to rotate IplImage?

所謂的仿射轉換 (affine transformation), 包含旋轉,平移和縮放

轉換後線條仍是線條, 而且平行線仍然是平行線

srcCenter: 旋轉中心

transMat: 轉換矩陣

GetRotationMatrix2D:計算以來源影像中心點(srcCenter),

旋轉某一個角度(angle)和給定縮放比例(scale),

將轉換矩陣輸出至transMat變數

WarpAffine: 輸入來源影像(imgSrc)及剛才得到的

轉換矩陣(transMat)和來源影像大小(imgSrc.Size),

則可得到幾何轉換後的輸出影像(imgDst)

private Mat RotateImage(Mat imgSrc, double angle)
      {
          PointF srcCenter = new PointF(imgSrc.Cols / 2, imgSrc.Rows / 2);
          Mat transMat = new Mat();
          double scale = 1.0;
          CvInvoke.GetRotationMatrix2D(srcCenter, angle, scale, transMat);
          Mat imgDst = new Mat();
          CvInvoke.WarpAffine(imgSrc, imgDst, transMat, imgSrc.Size);
          return imgDst;
      }

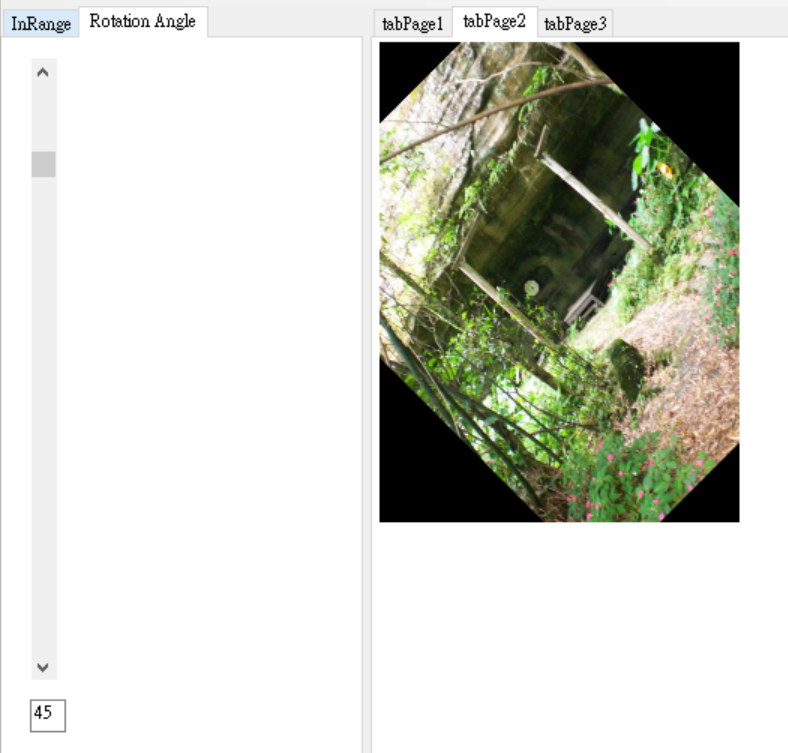

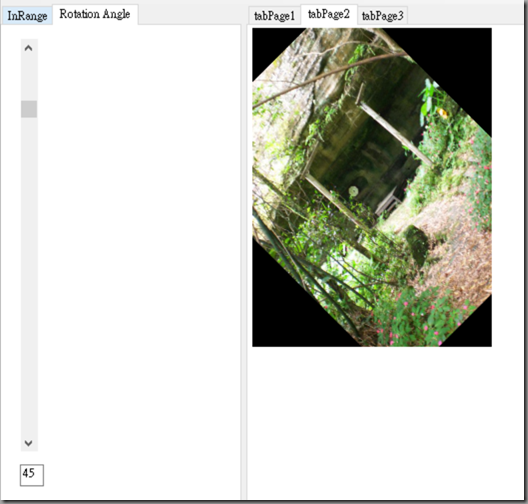

輸入不同角度(angle)則可以得到不同角度幾何轉換後的影像(imgRotated)

private void RotateImageSub(double angle)
{
    if (m_imgLoaded == false) return;
    Mat imgRotated = RotateImage(m_img1.Mat, angle);
    imageBox2.Image = imgRotated;
}

關於Affine Transformation可以參考這篇: 仿射变换

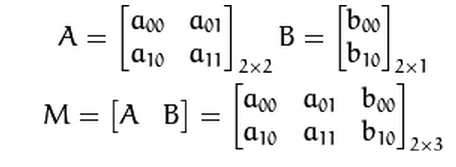

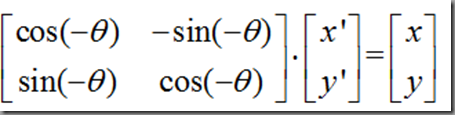

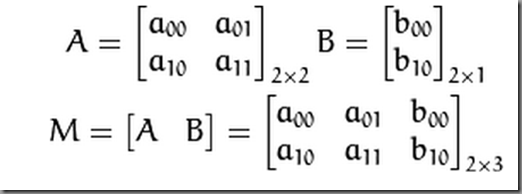

(1) A矩陣描述旋轉運動: 其中θ為旋轉角度

(2) B矩陣描述平移運動: h,k分別為水平和垂直移動量

(3) 縮放: 可以在M前加入一個增益量, 或是由M每個元素吸收

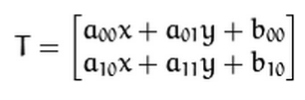

映射轉換T

上式我們通常使用 2X3 矩陣M來表示仿射轉換,

其中A, B, M表示如下:

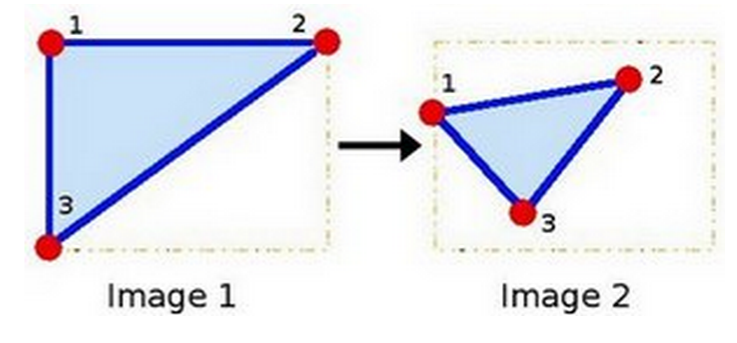

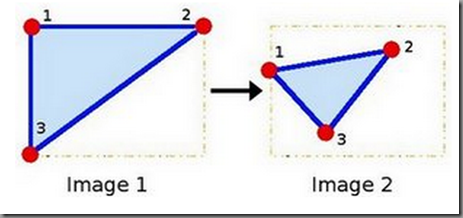

image1 –> image2存在一個M矩陣

其原理是利用image1三個座標點配對image2上的三個座標點,

利用GetRotationMatrix2D 給定旋轉角度(angle)和縮放比例(scale),

自動解出M六組未知數存到transMat

CvInvoke.GetRotationMatrix2D(srcCenter, angle, scale, transMat)

private Mat RotateImage(Mat imgSrc, double angle)
       {
           PointF srcCenter = new PointF(imgSrc.Cols / 2, imgSrc.Rows / 2);
           Matrix<double> transMat = new Matrix<double>(2,3);
           double scale = 1.0;
           CvInvoke.GetRotationMatrix2D(srcCenter, angle, scale, transMat);

           int rows, cols;
           rows = transMat.Rows;
           cols = transMat.Cols;
           dataGridView1.RowCount = rows;
           dataGridView1.ColumnCount= cols;
           for (int i = 0; i < rows; i++)
               for (int j = 0; j < cols; j++)
                  dataGridView1[j, i].Value = transMat.Data[i, j].ToString();

           Mat imgDst = new Mat();
           CvInvoke.WarpAffine(imgSrc, imgDst, transMat, imgSrc.Size);
           return imgDst;
       }

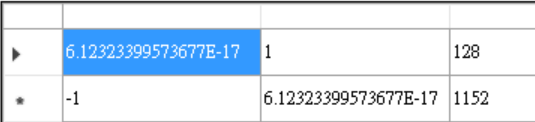

假設旋轉一張影像, 觀察不同旋轉角度, M2x3的數值變化

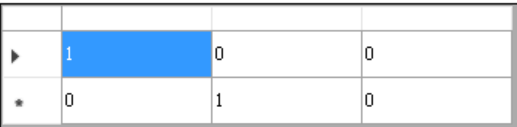

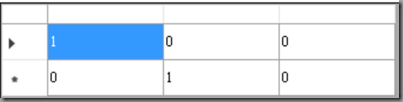

旋轉角度 θ=0, M=

旋轉角度θ=90, M=

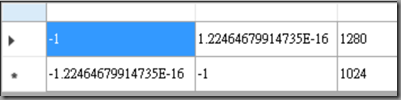

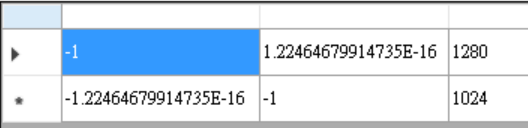

旋轉角度θ=180, M=

得到transMat ( M ), 利用WarpAffine指令將來源影像(imgSrc)映射到結果影像(imgDst)

CvInvoke.WarpAffine(imgSrc, imgDst, transMat, imgSrc.Size)

==========================================

上面我們已經會旋轉一張影像, 同樣的,

我們也可以將rectangle ROI遮罩當作一般影像,

給予特定的角度進行旋轉

以下程式碼是根據來源影像大小回傳矩形遮罩

private Mat CreateRectROI(Mat img)
       {
           Size sz = img.Size;
           Mat mask = new Mat(sz, DepthType.Cv8U, 1);
           Point topLeftPoint = new Point(sz.Width / 3, sz.Height / 3);// 矩形遮罩左上角
           int wid = Math.Min(sz.Width, sz.Height) / 3;                // 矩形遮罩半徑大小
           MCvScalar color = new MCvScalar(255, 255, 255);             // 遮罩顏色
           Rectangle rect = new Rectangle(topLeftPoint, new Size(wid, wid));
           CvInvoke.Rectangle(mask, rect, color, -1);
           return mask;
       }

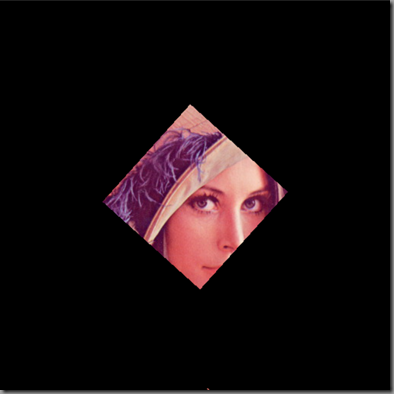

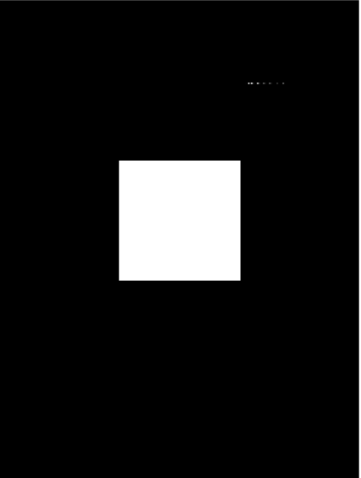

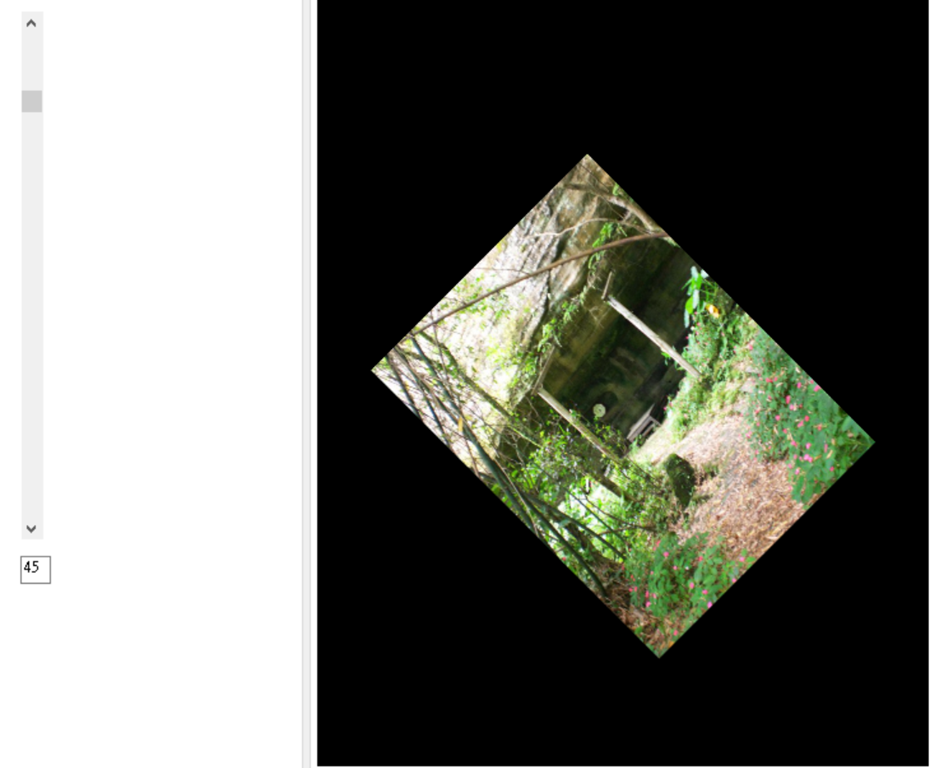

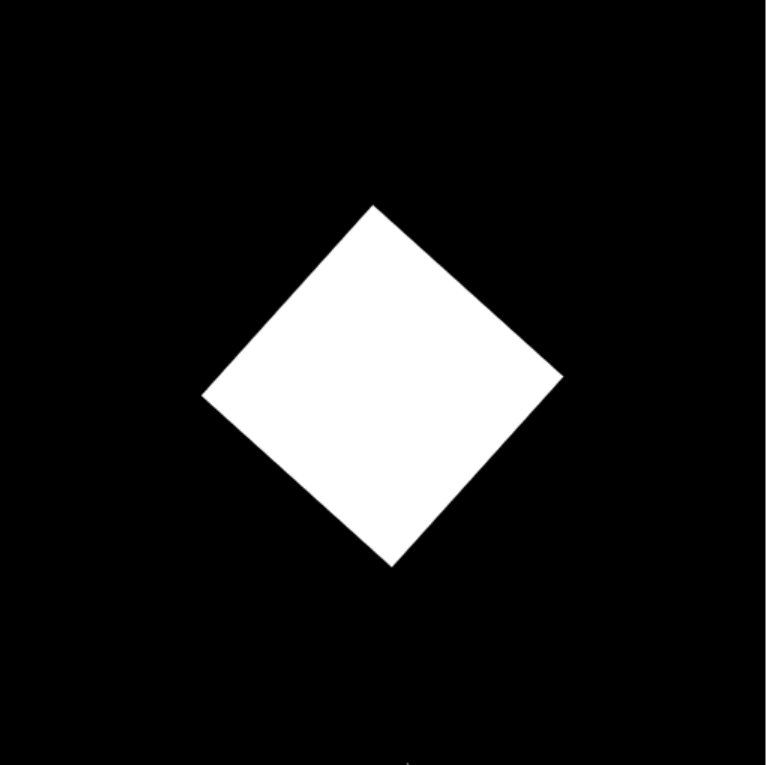

產生矩形遮罩m_rectMask, 並旋轉遮罩angle角度

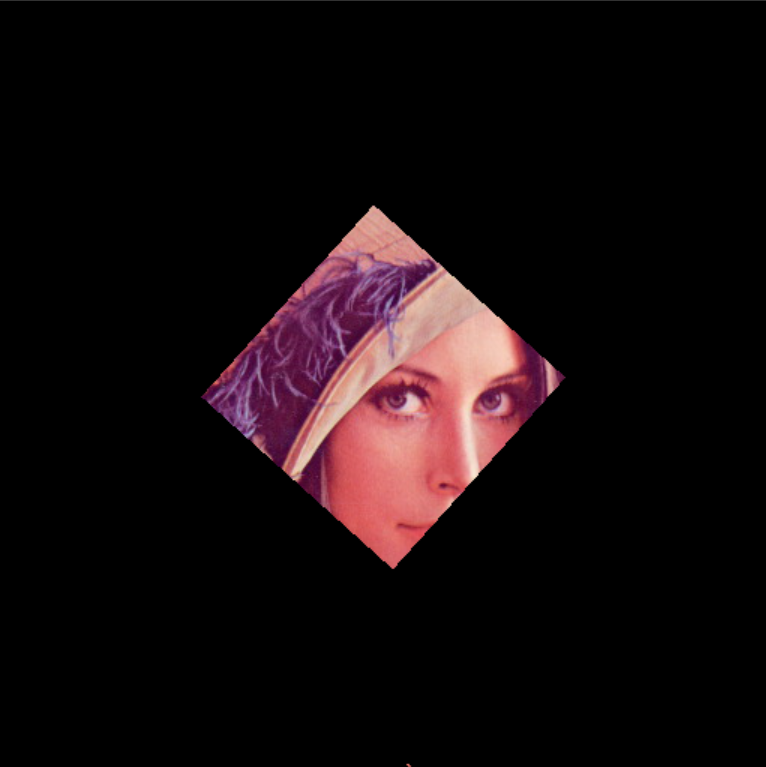

複製(CopyTo)來源影像m_img1.Mat 同時套用旋轉後的遮罩m_rectMask

private void RotateRectROISub(double angle)
       {
           if (m_imgLoaded == false) return;
           m_rectMask = CreateRectROI(m_img1.Mat);
           m_rectMask = RotateImage(m_rectMask, angle);
           imageBox2.Image = m_rectMask;

           m_img2Mat.SetTo(new MCvScalar(0));
           m_img1.Mat.CopyTo(m_img2Mat, m_rectMask);
           imageBox3.Image = m_img2Mat;
       }
