啟動桌面捷徑MultiCam Studio.exe 攝影機軟體

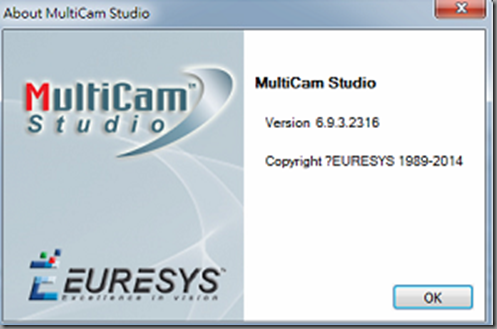

以下說明為MultiCam 6.9.3.2316版本

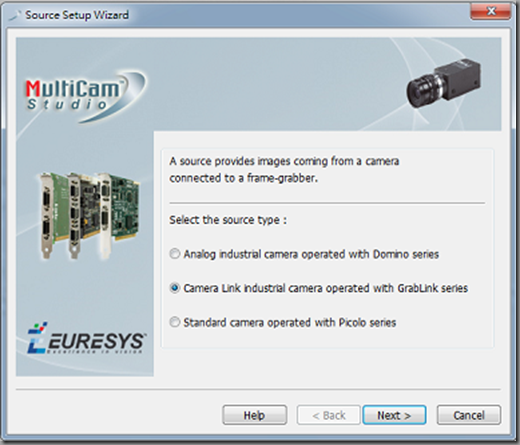

Source –> New

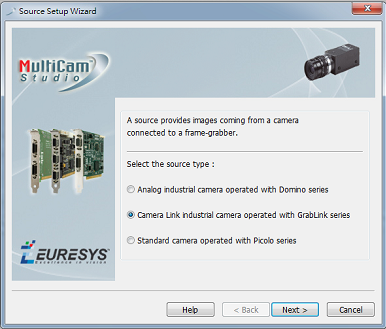

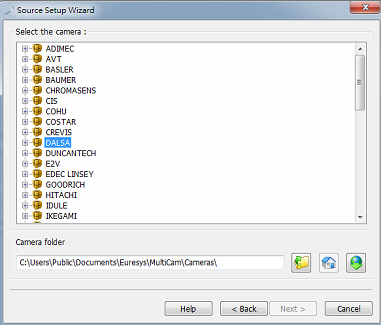

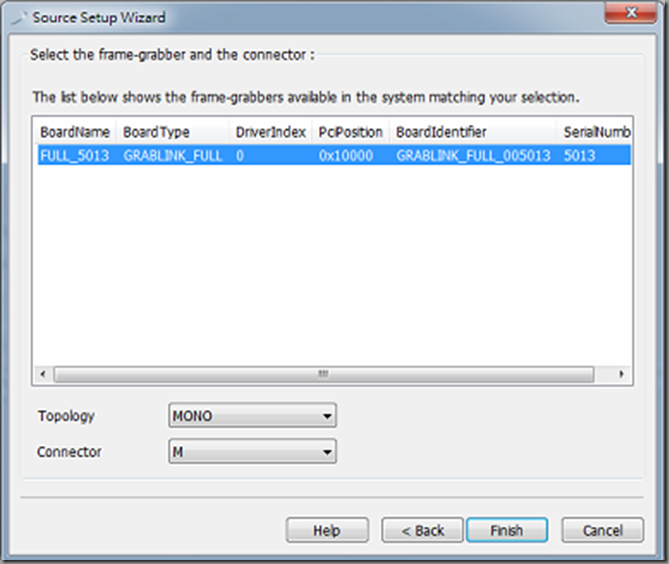

選擇GrabLink series

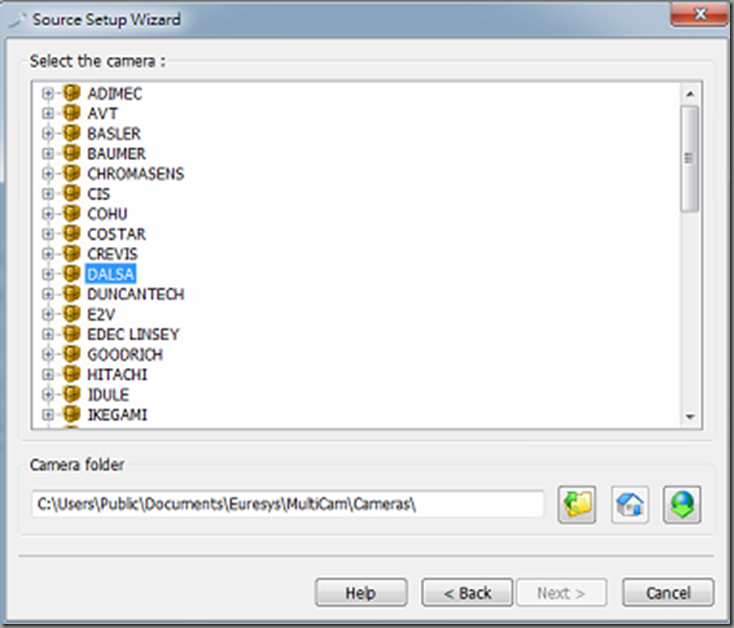

點選DALSA前面+符號展開選單

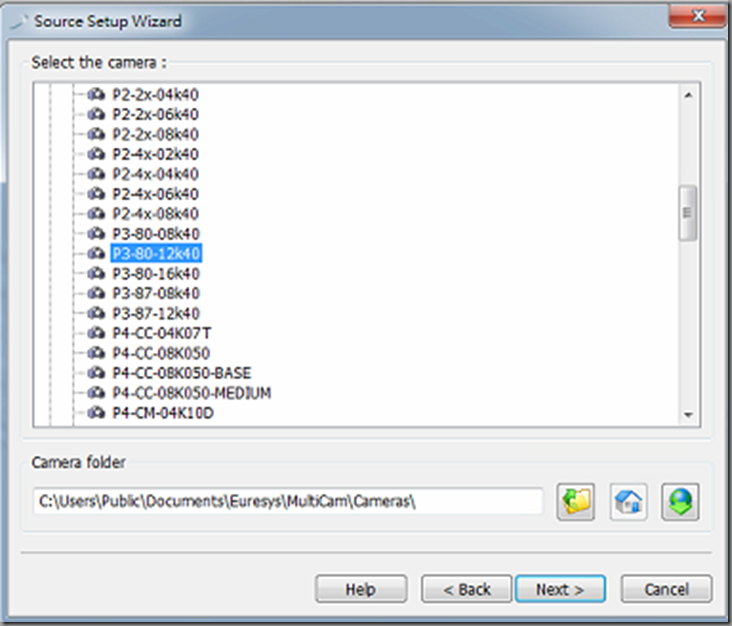

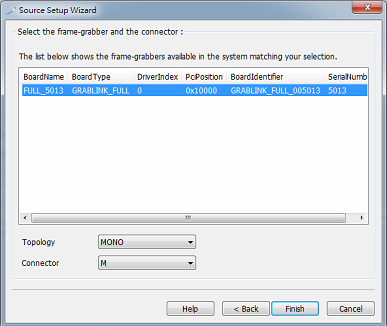

點選Part Number: P3-80-12k40

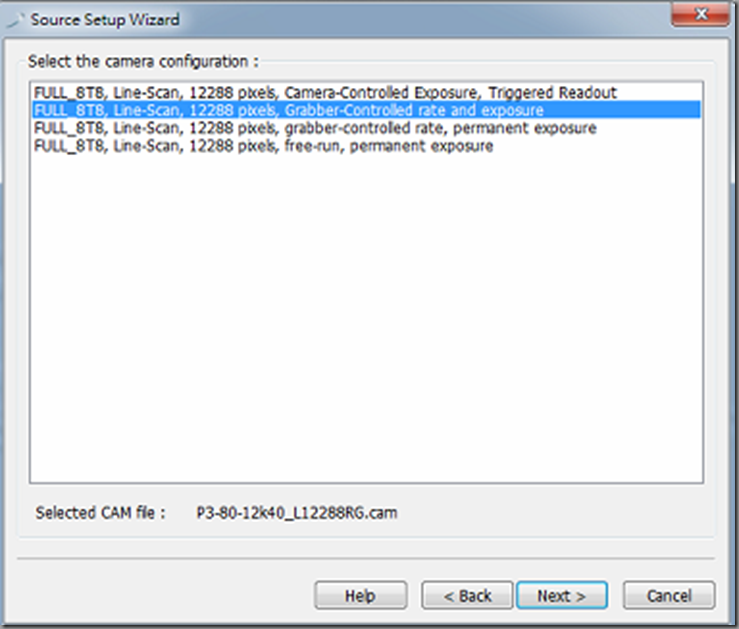

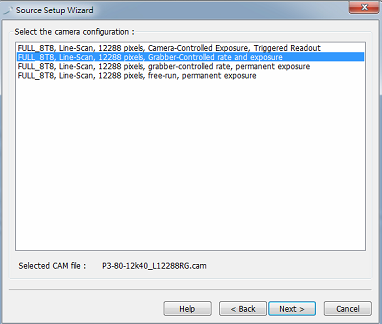

選擇第2個, Grabber-Controlled rate and exposure 也就是由影像擷取卡決定取樣速度和曝光時間
=======================================================================

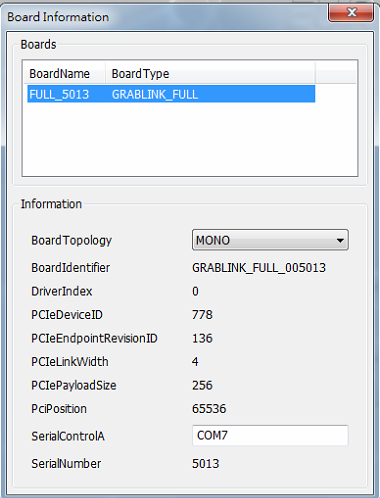

Tools->Board Information

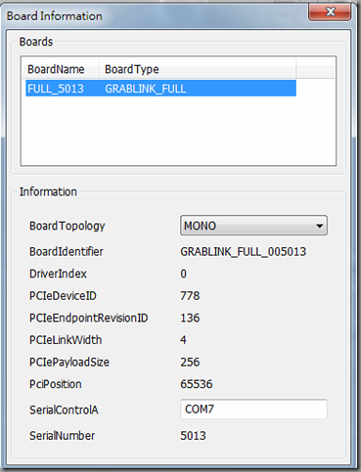

記得在Serial ControlA輸入Comport名稱, 由使用者自行定義

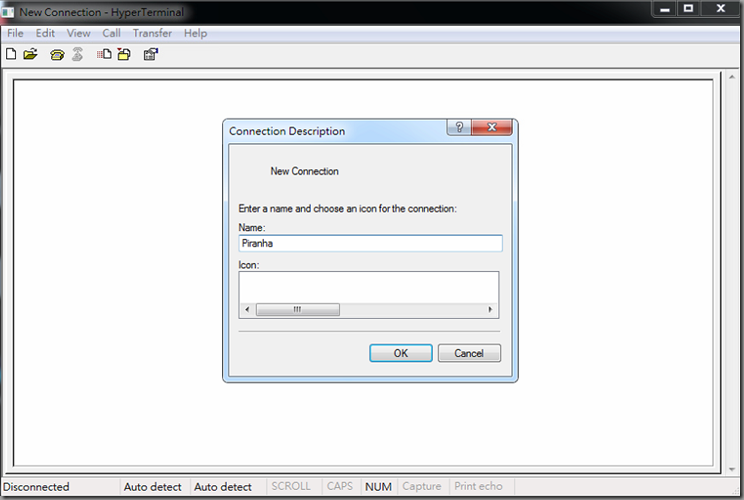

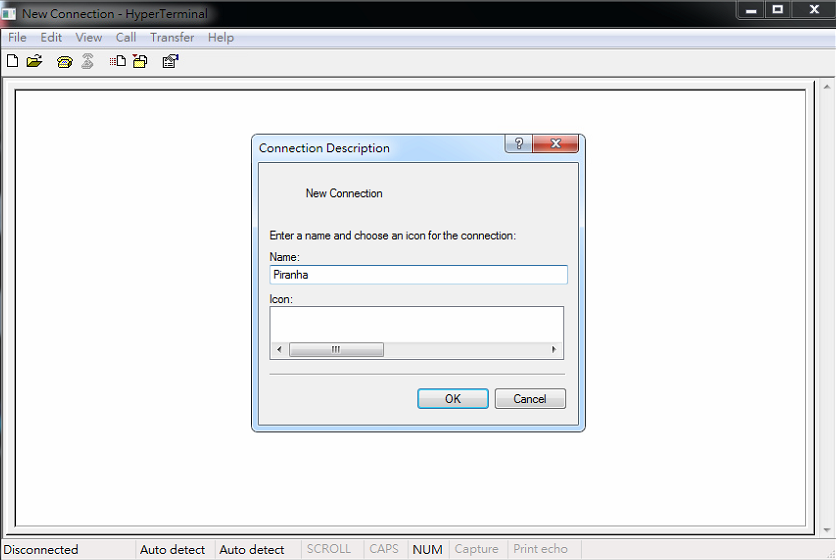

接下來開啟超級終端機(Hyperterminal), win7已經不支援, 請自行下載超級終端機(可支援Win8)

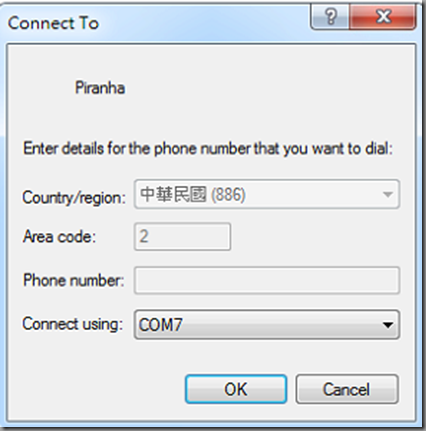

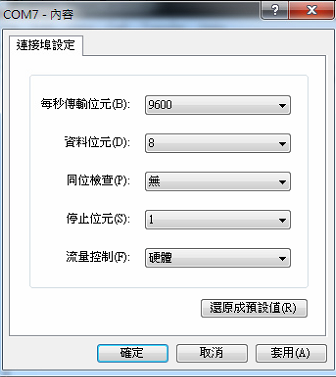

選擇剛才定義的COM7
傳輸速率預設9600

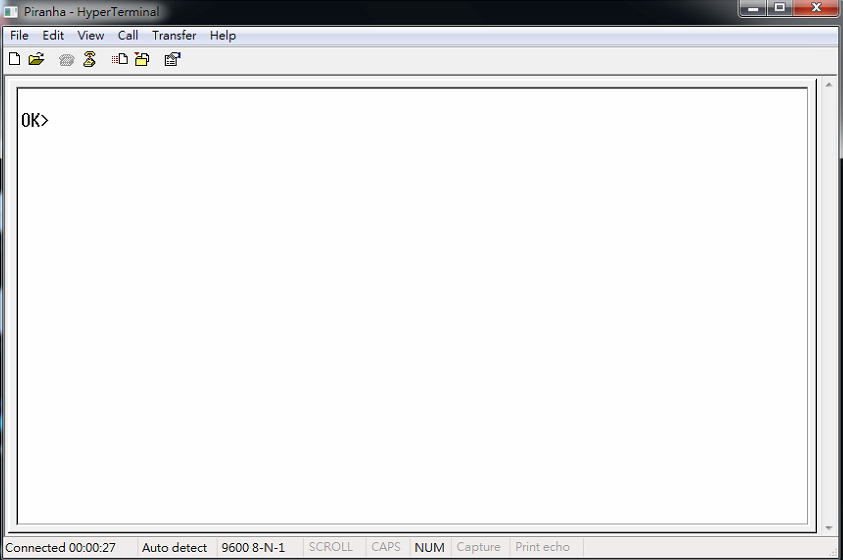

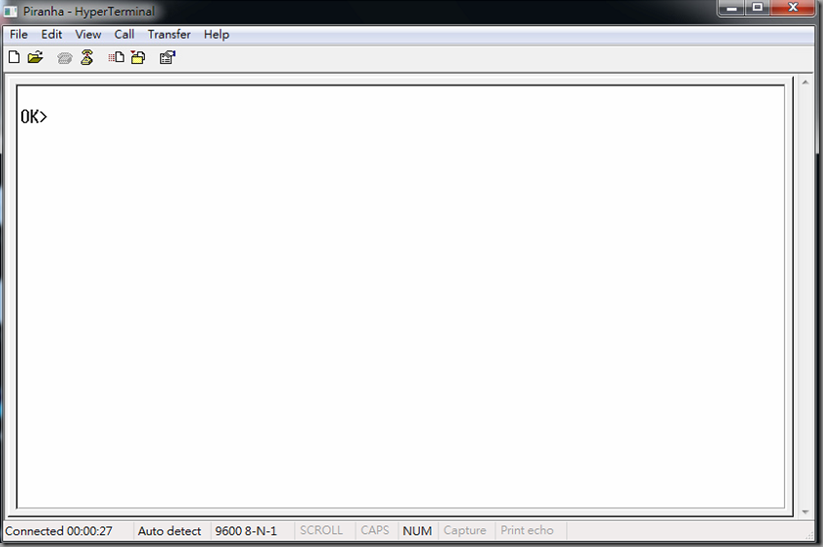

按下Enter鍵出現提示字OK>

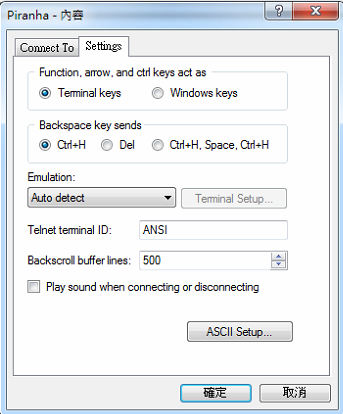

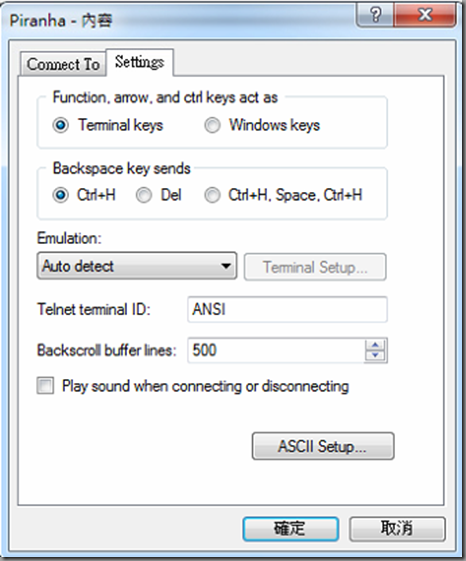

File->Properties 選擇Setting tabmenu ->ASCII Setup |
|||||||||||||||||

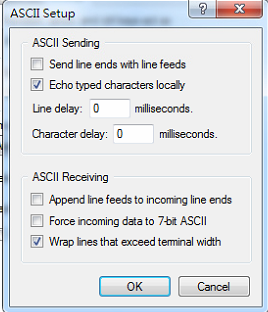

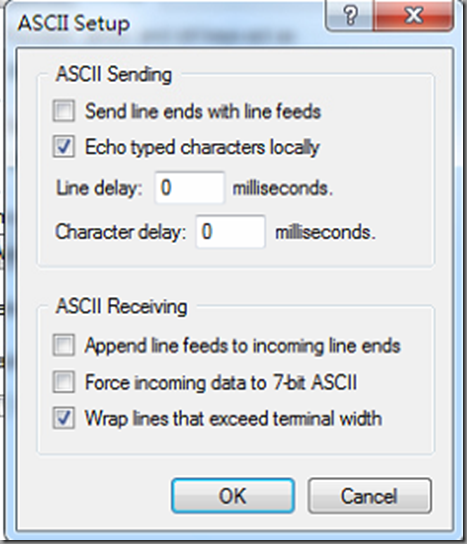

勾選Echo typesd characters locally

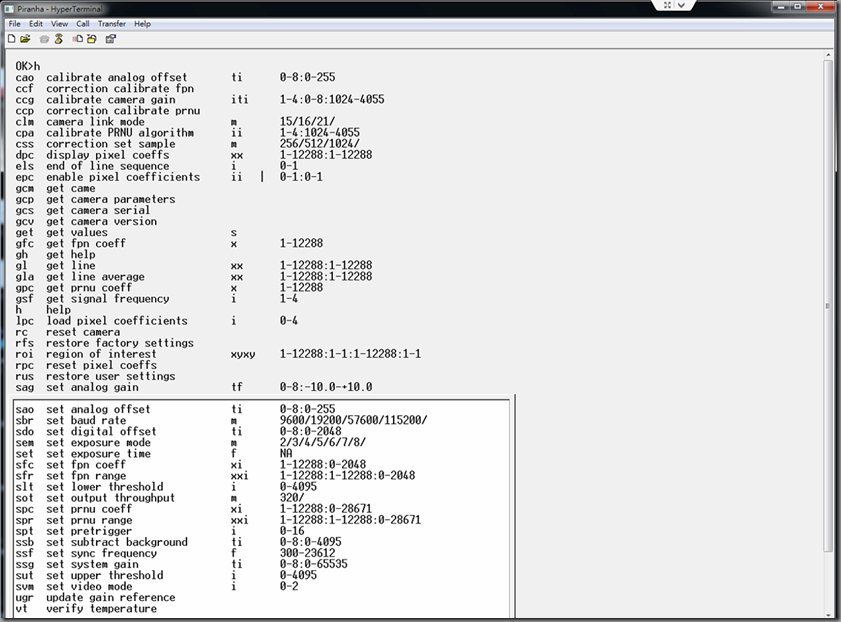

輸入 h
輸入sem 3( 外部觸發模式)

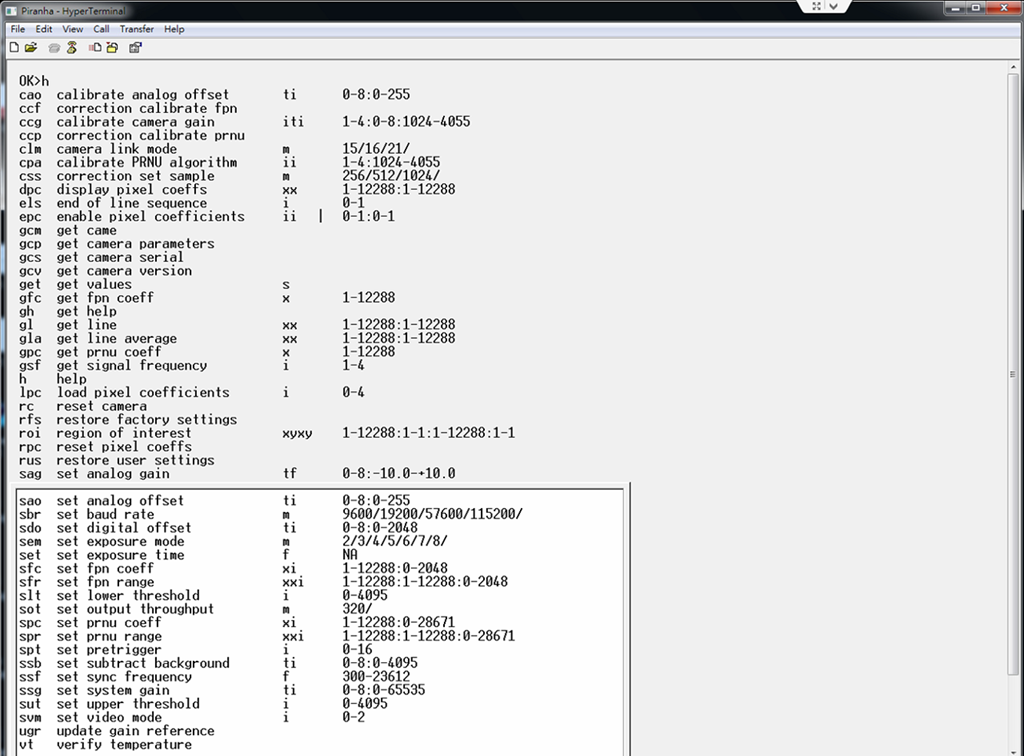

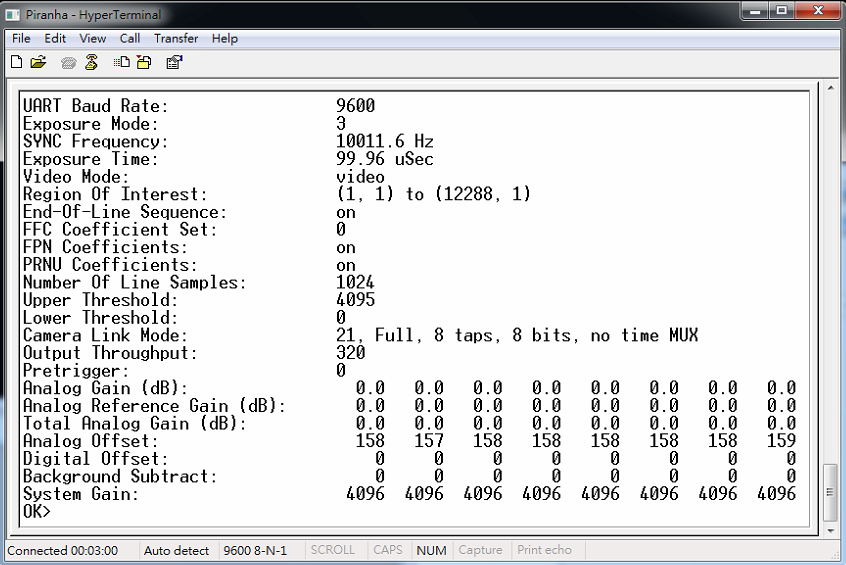

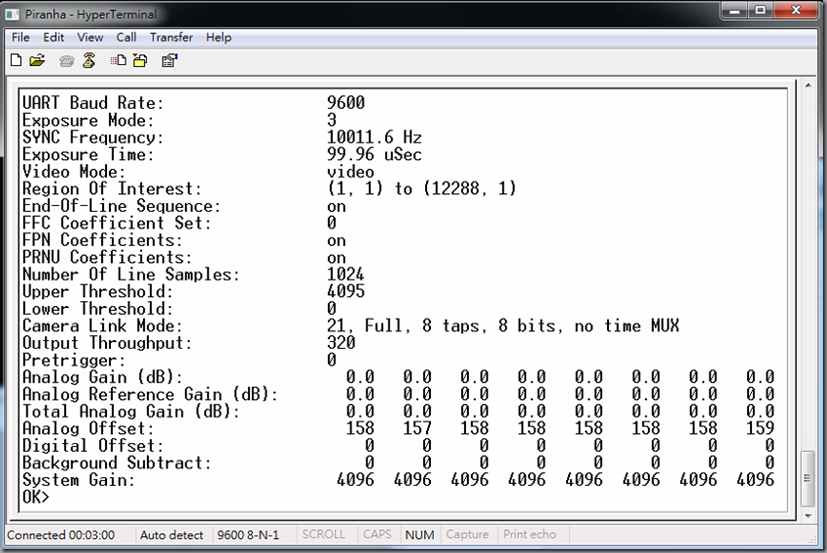

輸入gcp (觀看參數)
其中SYNC Frequency: 10011.6 Hz
Encoder 解析度為10條, 即10^-5
假設馬達 Max Velocity = 10,000 pulse/sec, 則SYNC Frequency會偵測到接近10,000Hz的訊號
=========================================================================

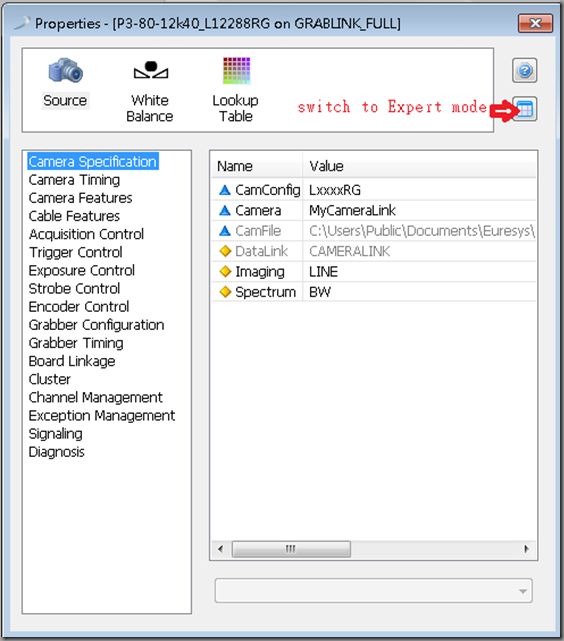

MultiCam 進階設定

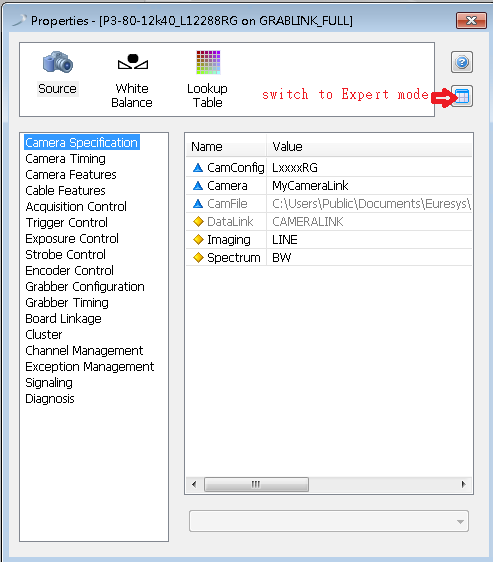

Camera Specification

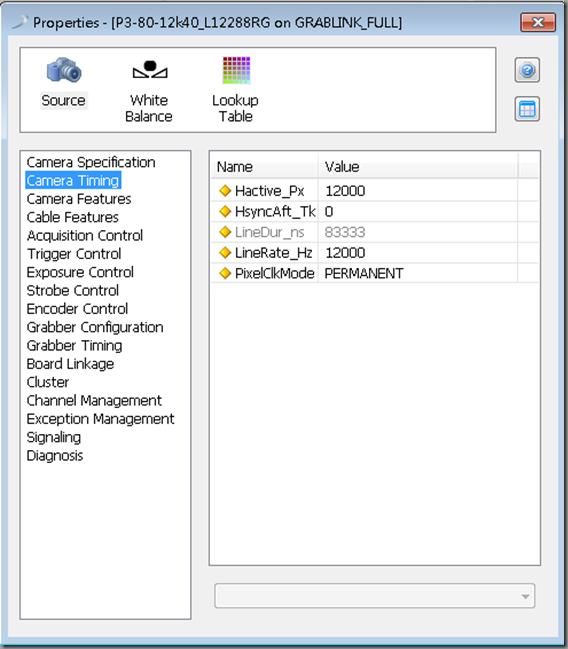

Camera Timing

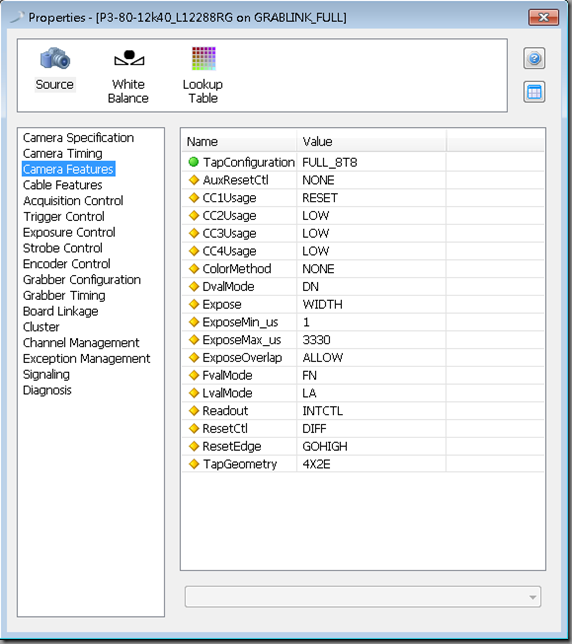

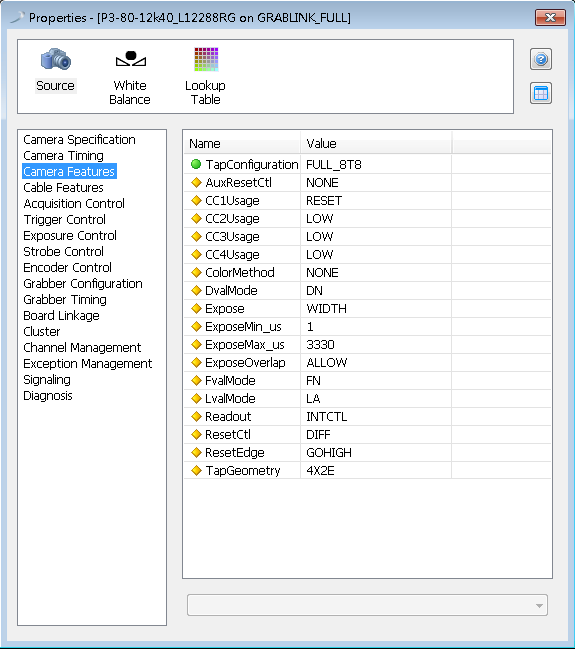

Camera Features

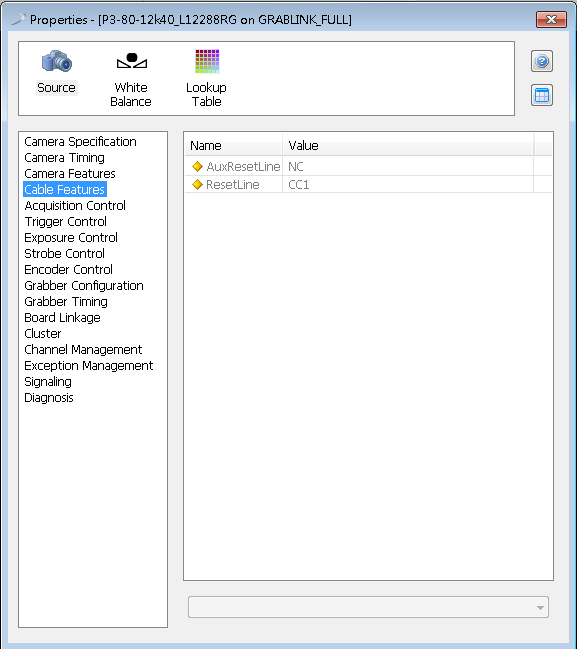

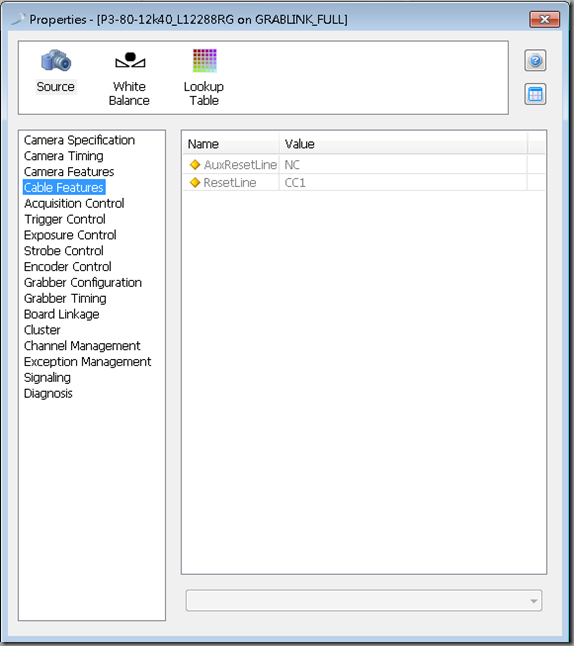

Cable Features

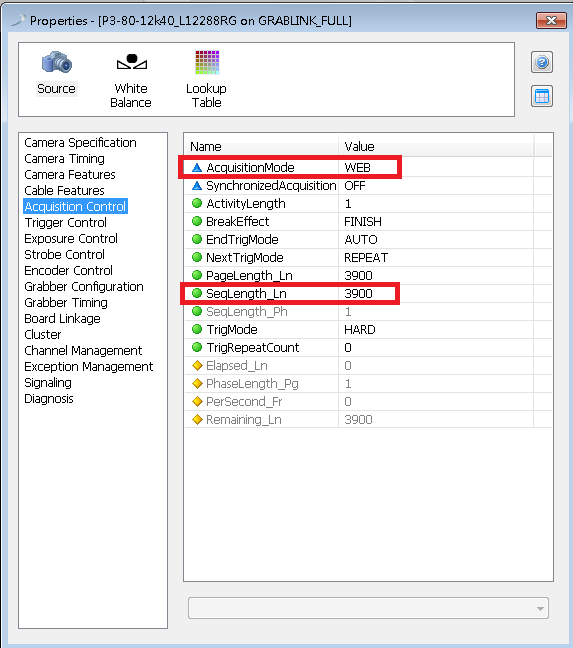

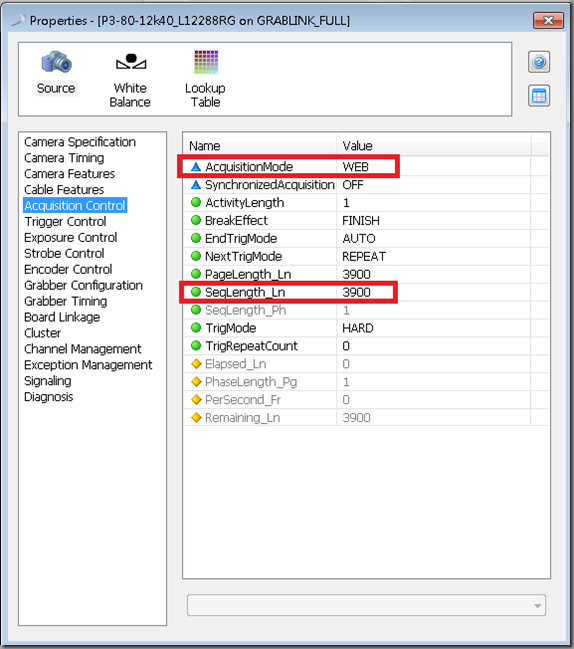

Acquistion Control

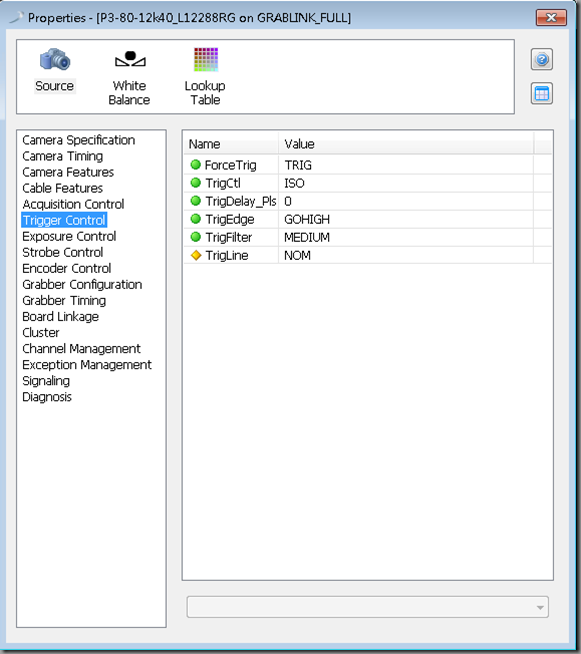

Trigger Control

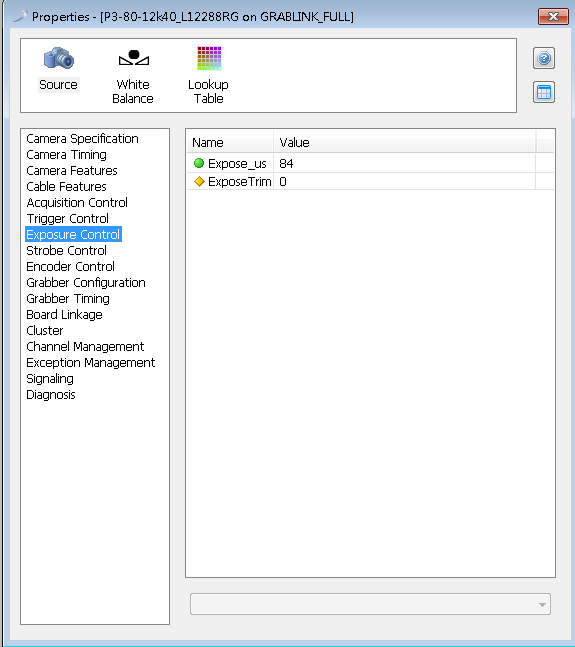

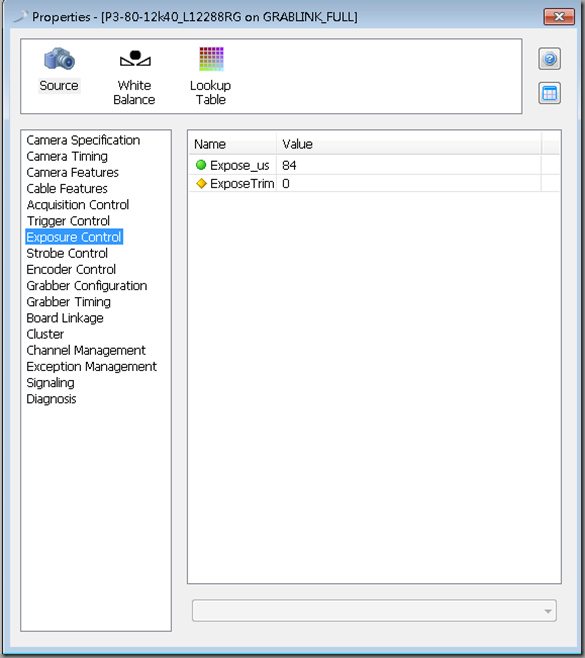

Exposure Control = 84 us,
值得注意的是如果設定的時間過長, 會間接影響偵測外部觸發訊號頻率的數值(降低), 主要是因為取樣週期時間被曝光時間給占據了!

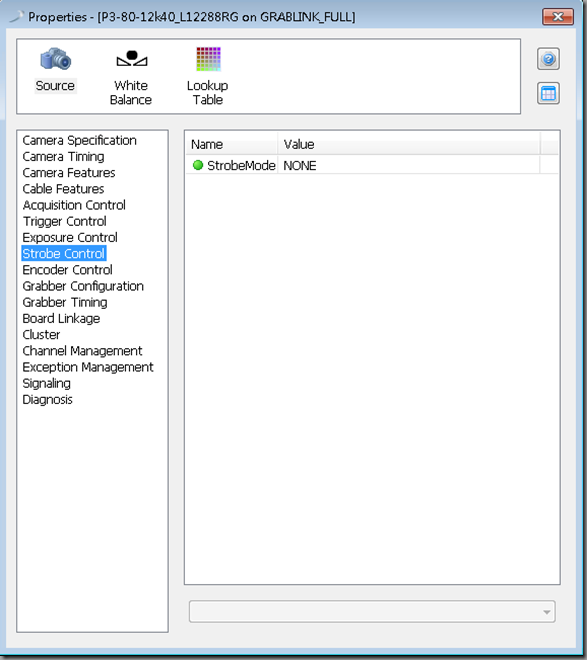

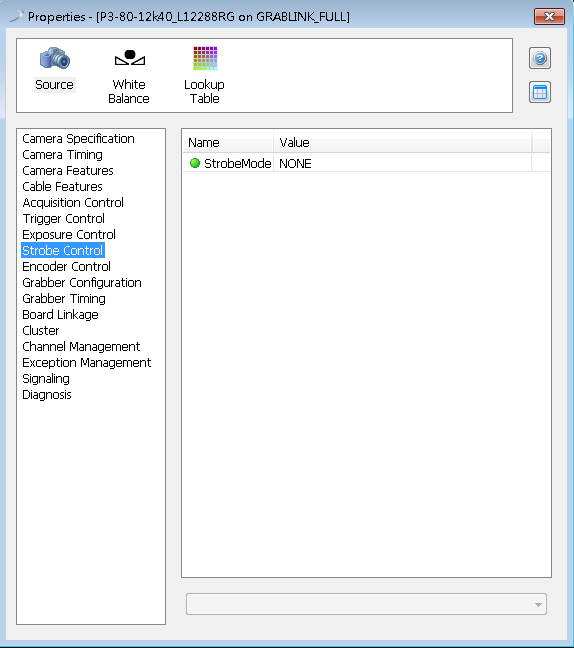

StrobeMode

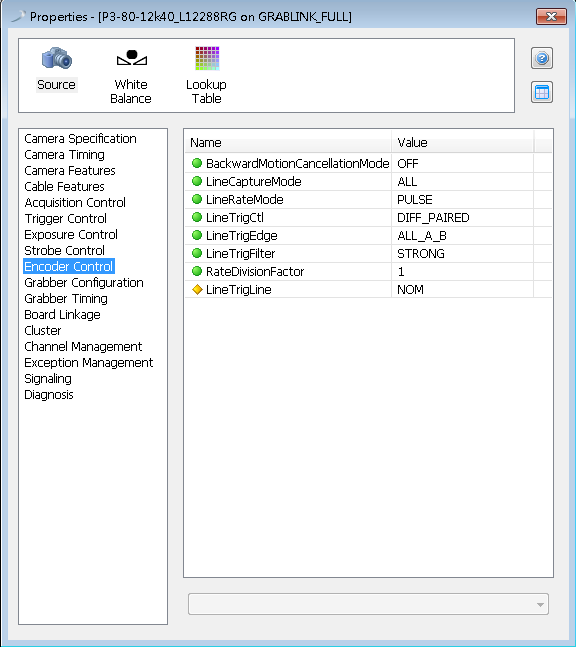

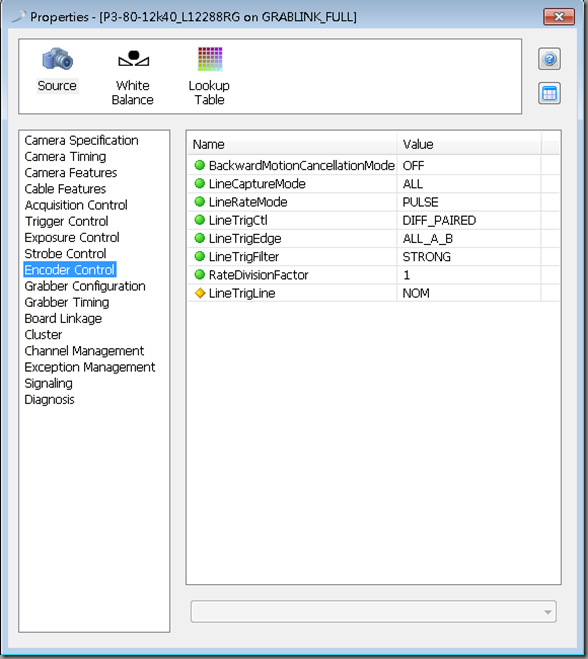

Encoder Control

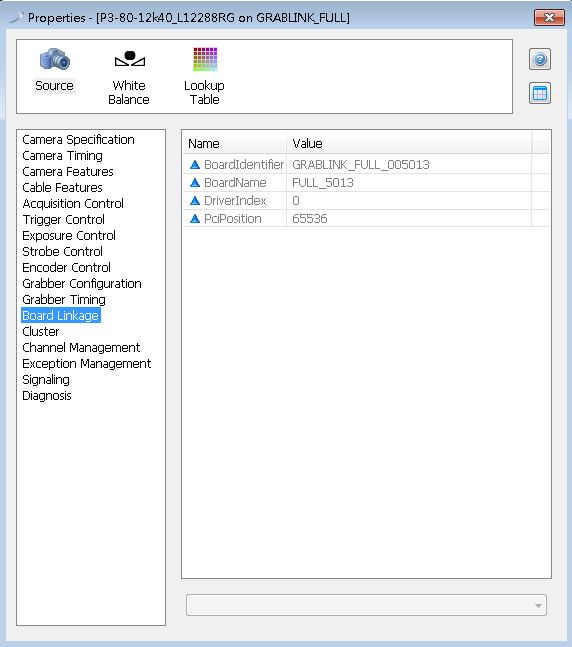

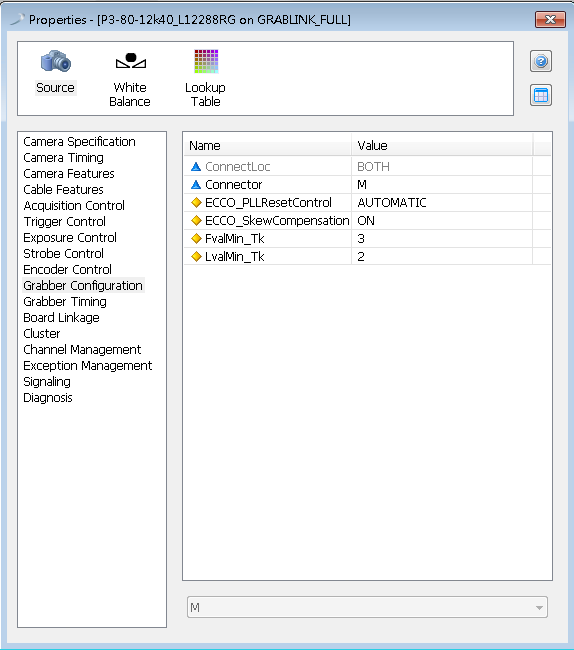

Grabber Configuration
Grabber Timing

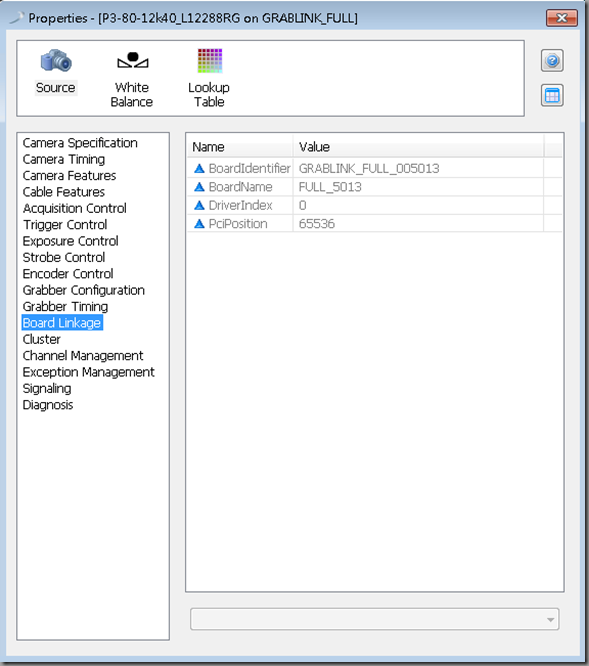

Board Linkage

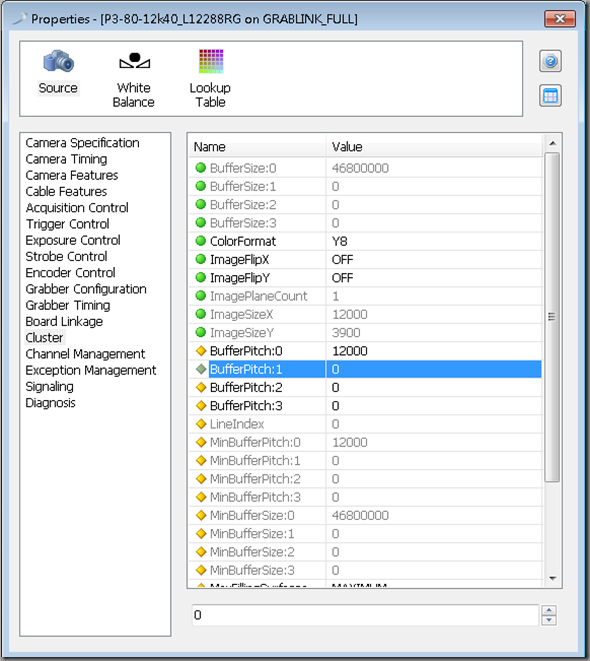

Cluster

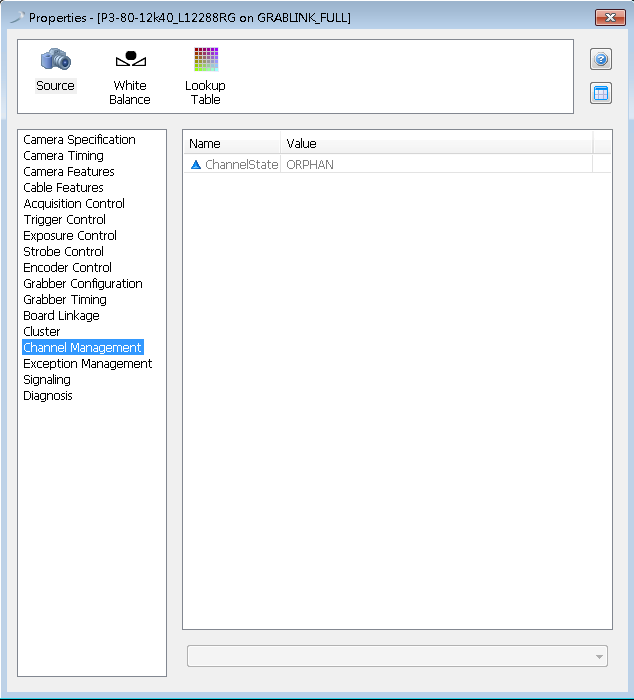

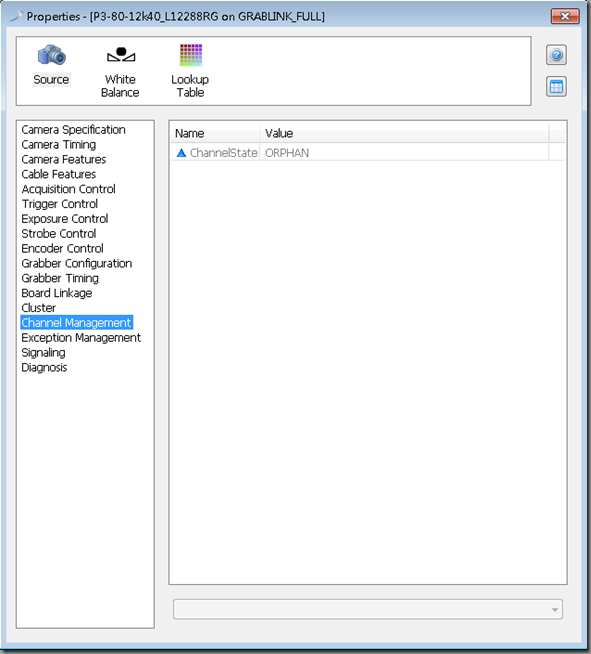

Channel Management

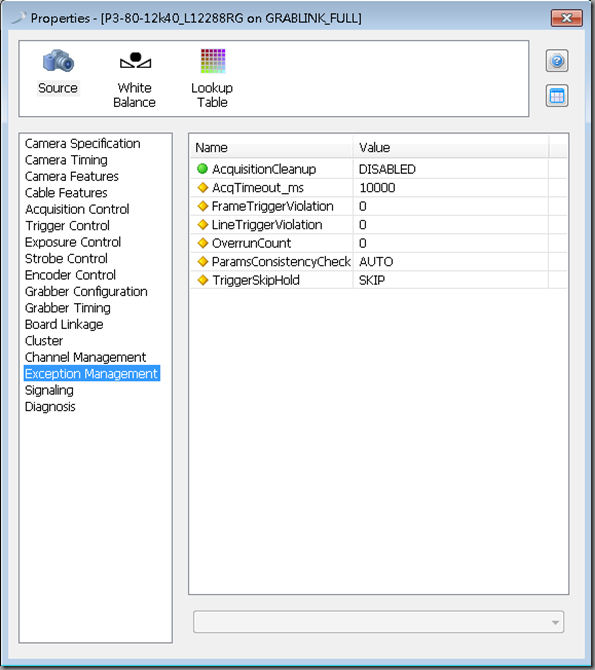

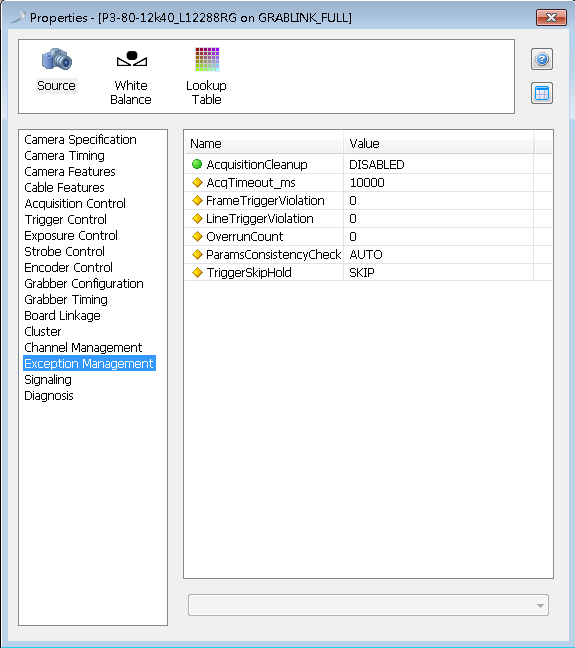

Exception Management

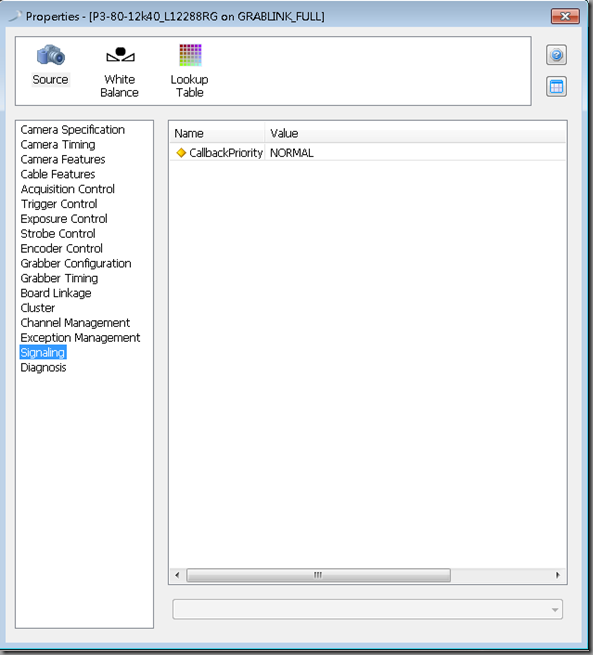

Signaling

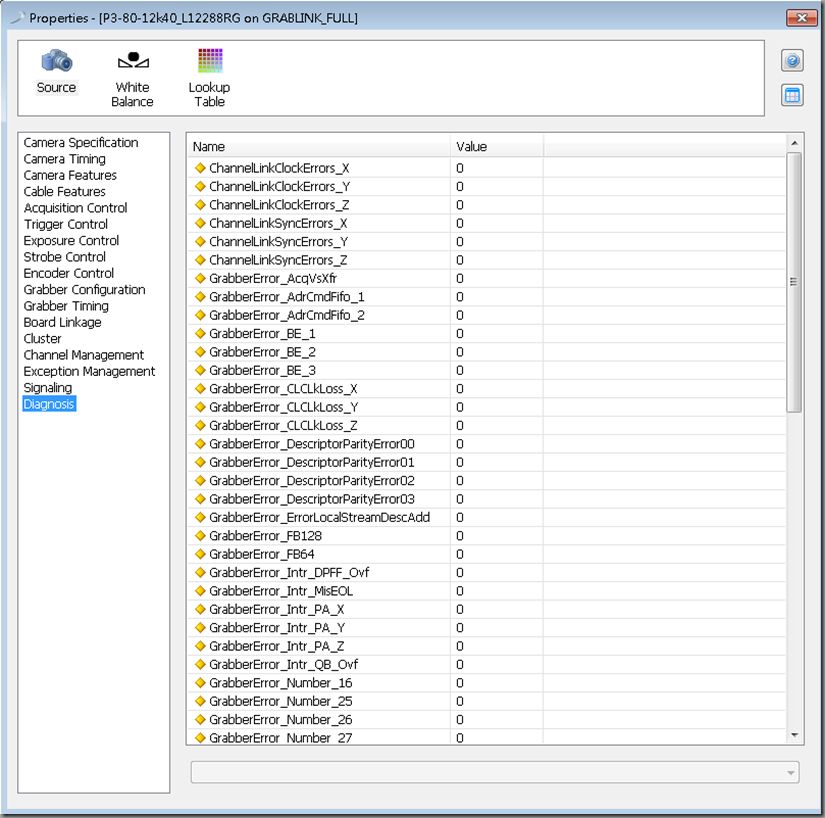

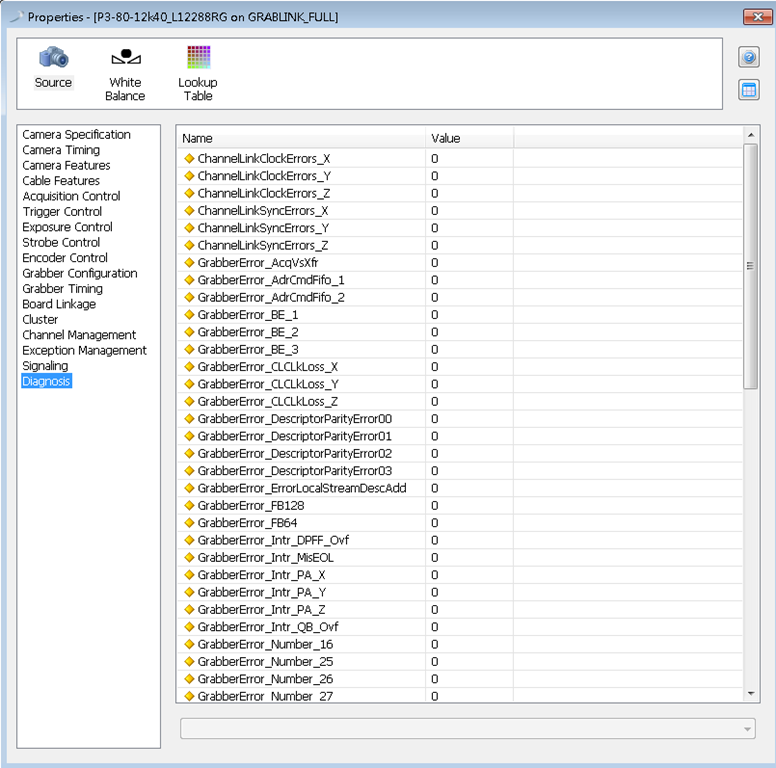

Diagnosis
===========================================================================

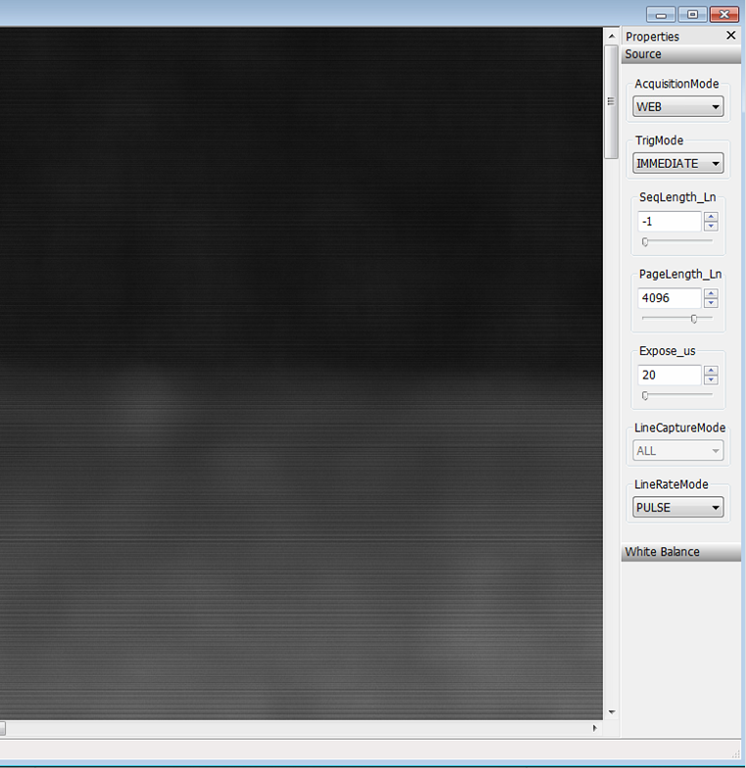

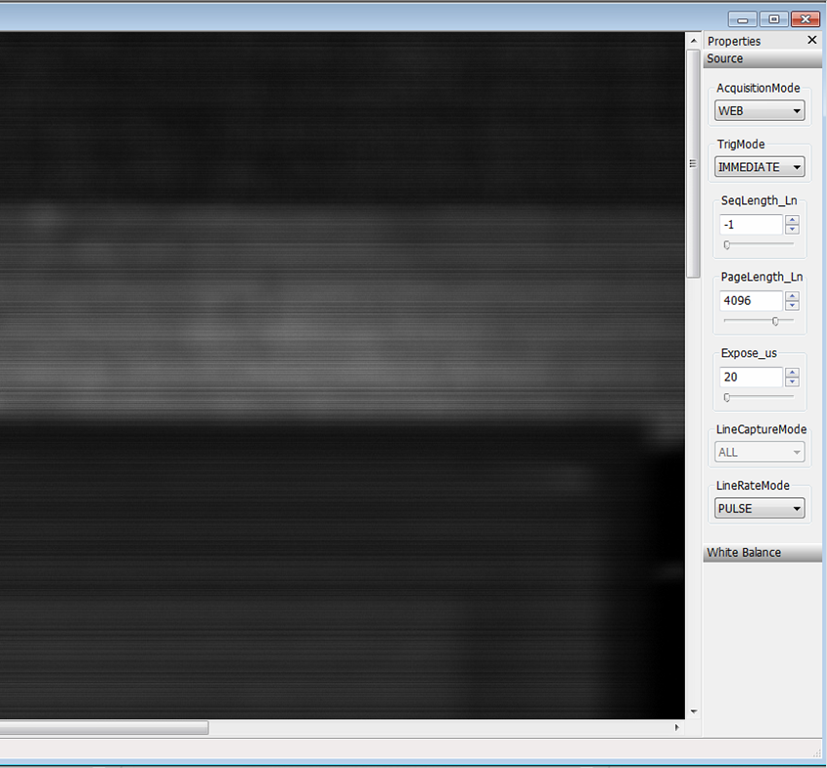

顯示比例1:1

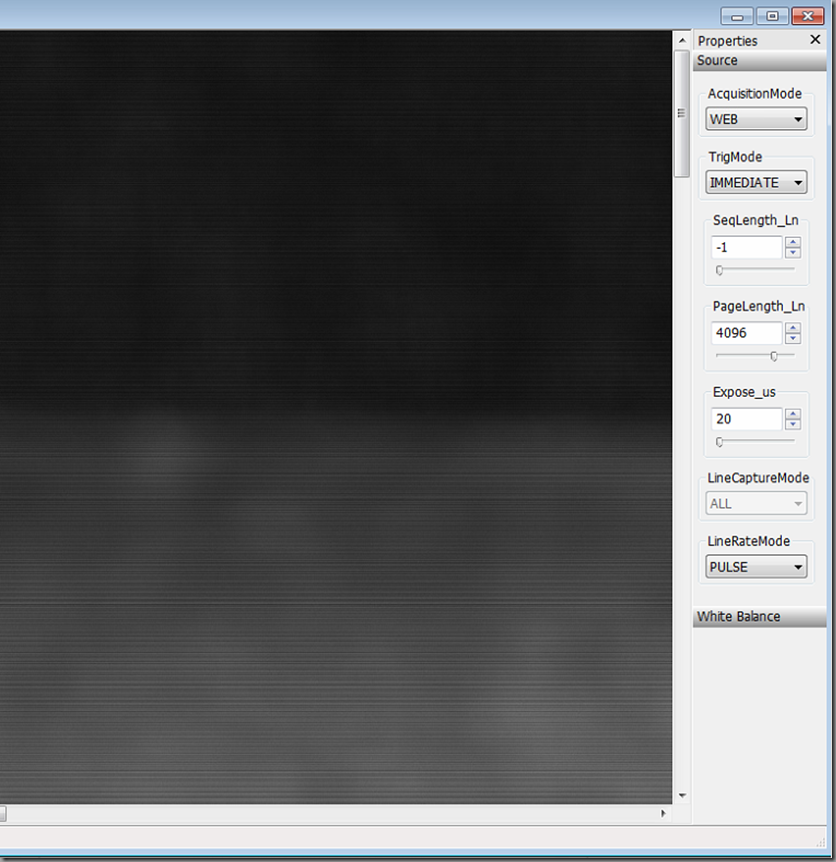

顯示比例1: 2

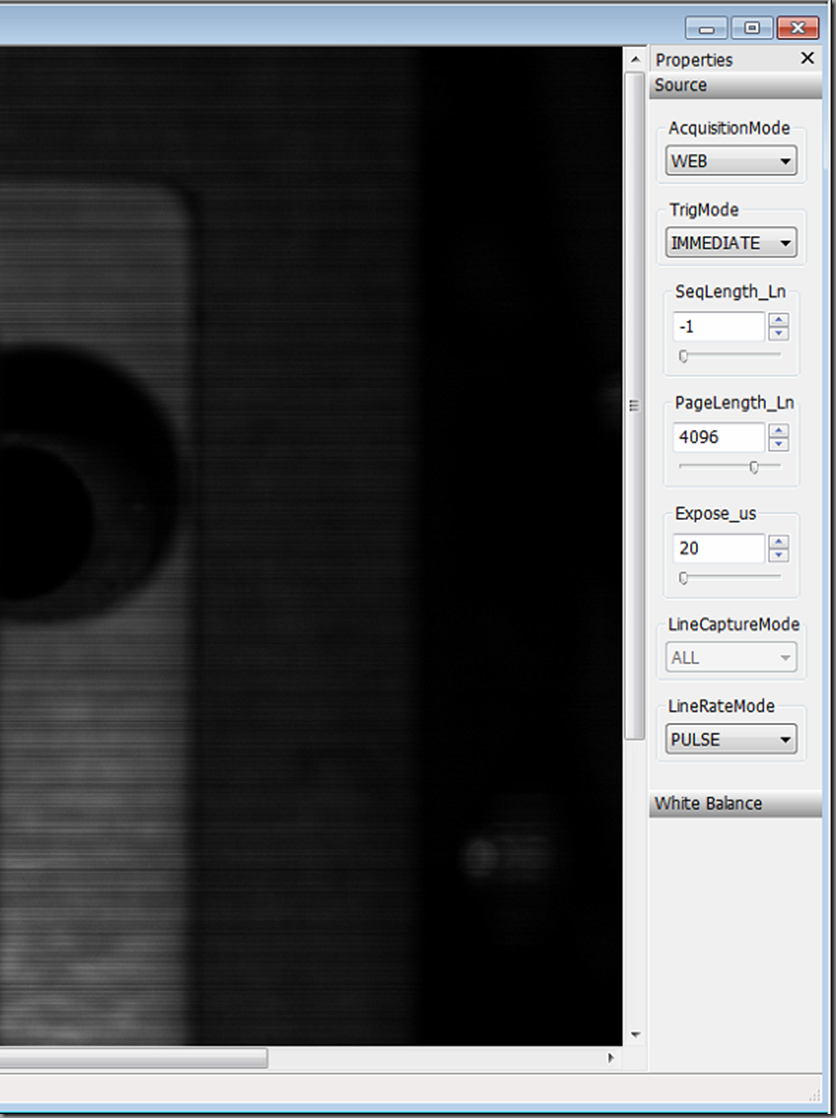

顯示比例 1: 4

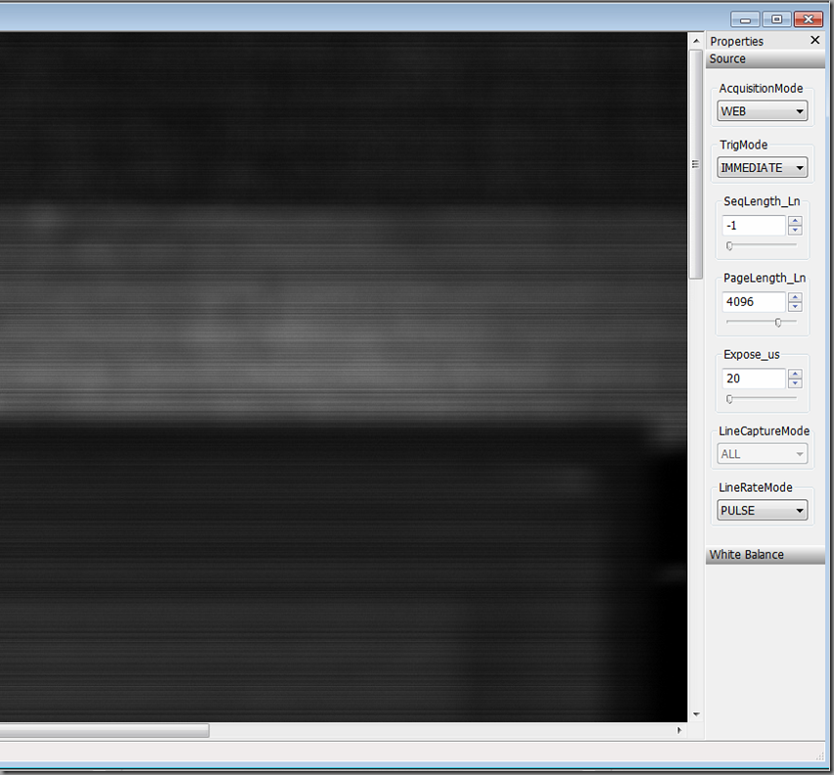

當顯示比例不是1:1時, 會開始出現高頻間隔條紋, 應該是圖片顯示在stretched模式下所出現的高頻雜訊, 建議先儲存照片再進行不同比例的瀏覽, Windows照片瀏覽器在不同比例觀看下不會造成同樣現象!!!
